БСЭ БСЭ - Большая Советская Энциклопедия (НИ)

Г. А. Ременик.

«Ни'стру»(«Днестр»), ежемесячный литературно-художественный и общественно-политический журнал на молдавском языке. Орган СП Молдавской ССР. Издаётся с 1932 в Кишиневе; до 1957 носил название «Октомбрие» («Октябрь»). Тираж (1974) около 6 тыс. экземпляров.

Нисходя'щий у'зел орби'ты, см. Узел орбиты .

Нит(от лат. niteo — блещу, сверкаю), наименование единицы яркости, входящей в Международную систему единиц (СИ), — канделы на м 2, принятое Международной комиссией по освещению (1951), а также ГОСТ 7932—56 «Световые единицы», но не утвержденное Генеральной конференцией по мерам и весам . Обозначения: русское нт , международное nt. 1 нт = 10 -4 кд/см 2= 9,95 · 10 -5 стильб = 3,13 · 10 -4 ламберт . Наименование Н. в новые стандарты на единицы не включается.

Ни'тард(Nithardus), Нитгард (умер 14.6.844), франкский историк. Внук Карла Великого. В сочинении «Четыре книги истории» (доведено до 843) описал борьбу между сыновьями Людовика Благочестивого Карлом Лысым, Людовиком Немецким и Лотарем, в которой участвовал на стороне Карла Лысого. Осуждал междоусобицы, отстаивал необходимость централизации. Книга содержит уникальные сведения о Стеллинга восстании 841—843, текст на романском и германском языке «Страсбургской клятвы» 842 — первого дошедшего до нас памятника на этих языках.

Соч. в кн.: Quellen zur Karolingischen Reichsgeschichte, Bd I, B., 1955.

Нитеви'дные криста'ллы, «усы», монокристаллы в форме иголок и волокон, имеющие диаметр от нескольких нм (десятков ) до нескольких сот мкм и большое отношение длины к диаметру (обычно более 100). Известны самородные волокнистые кристаллы Au, Ag, Cu, Sn, Pb, S, различных окислов и силикатов. Часто природные Н. к. встречаются в виде включений внутри др. минералов (например, иглы рутила в природных кристаллах рубина, кварца).

Первые упоминания об искусственном получении Н. к. относятся к 16 в. Особенный интерес к Н. к. возник в 50-х гг. 20 в. — после того как было обнаружено, что Н. к. многих веществ обладают необычно высокими механическими свойствами. В последующие годы в лабораториях ряда стран получены Н. к. более 140 различных элементов и соединений. Н. к. некоторых тугоплавких соединений (карбида кремния, окиси алюминия, нитрида кремния и др.) выпускаются в промышленных масштабах.

Наиболее важное свойство Н. к. — уникально высокая прочность (близкая к теоретической, которую можно оценить из значений модуля упругости материала), в несколько раз превосходящая прочность массивных моно- и поликристаллов ( рис. 1 ). Высокая прочность Н. к. объясняется совершенством их структуры и значительно меньшим, чем у массивных кристаллов, количеством (а иногда полным отсутствием) объёмных и поверхностных дефектов (одна из важнейших причин малой дефектности Н. к. — их малые размеры, при которых вероятность присутствия дефекта в каждом из кристаллов невелика).

Н. к. тугоплавких соединений, помимо высокой температуры плавления и прочности, имеют высокий модуль упругости, химически инертны по отношению ко многим металлическим, полимерным и керамическим материалам до весьма высоких температур. В Н. к., в отличие от поликристаллических волокон, не могут идти процессы рекристаллизации , обычно вызывающие резкое падение прочности при высоких температурах. Известно большое число методов получения Н. к.: физическое испарение с последующей конденсацией, осаждение из газовой фазы при участии химических реакций, кристаллизация из растворов, направленная кристаллизация эвтектических сплавов, выращивание на пористых мембранах и др. Н. к. тугоплавких металлов и соединений обычно получают методом осаждения из газовой фазы в высокотемпературных печах периодического, полунепрерывного или непрерывного действия. На рис. 2 показаны возможные схемы роста Н. к. Наиболее важные направления в применении Н. к. — реализация их высоких прочностных свойств в композиционных материалах , а также использование их высокой тепловой и абразивной стойкости.

Лит.: Бережкова Г. В., Нитевидные кристаллы М., 1969; Монокристальные волокна и армированные ими материалы, пер. с англ., М., 1973.

В. Н. Грибков, К. И. Портной.

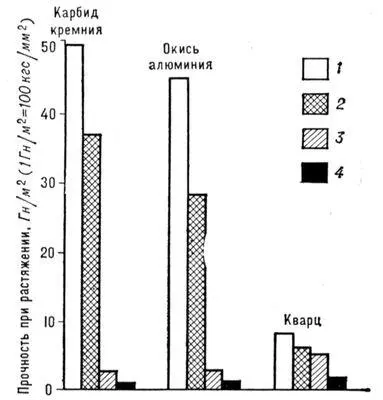

Рис. 1. Прочность нитевидных кристаллов в сравнении с теоретической и реальной прочностью некоторых материалов: 1 — теоретическая (s » 0,1 Е , где Е — модуль упругости); 2 — нитевидные кристаллы; 3 — непрерывные волокна; 4 — массивные образцы.

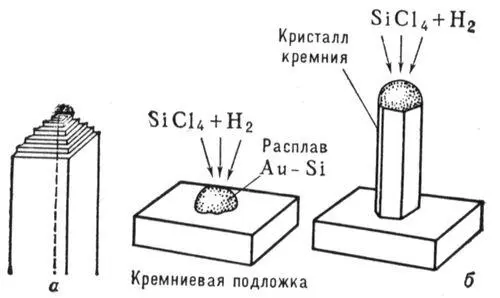

Рис. 2. Схемы роста нитевидного кристалла из газовой фазы по дислокационному механизму (а) и механизму пар — жидкость — твёрдая фаза (б).

Нитеводи'тель,нитевод, один из основных рабочих органов вязальной машины любого типа. Н. служит для прокладывания нити на иглы машины в процессе петлеобразования (см. Вязание ). Нить, проходящая сквозь Н., подаётся на иглы под определенным углом, при небольшом постоянном натяжении. Различают Н. подвижные и неподвижные. Подвижный Н. совершает возвратно-поступательное движение (на плоских машинах) или круговое (на круглых машинах) относительно неподвижной игольницы и прокладывает нить на работающие иглы. К подвижным Н. относятся также нитеводы (ушковины) основовязальных машин. Такие Н. совершают продольные и качательные движения, обвивая нитями иглы. Неподвижные Н. прокладывают нити на иглы движущейся игольницы. Многие вязальные машины имеют несколько (2—6) Н. в каждой петлеобразующей системе. При вязании некоторых изделий, например чулок или рисунчатого трикотажа, используют автоматически попеременно действующие Н., заменяемые специальным механизмом.

Ните'лла(Nitella), род харовых водорослей. Около 100 видов; в СССР — 14. Высота растений до 1 м. Основные побеги и ветви состоят из длинных (до 25 см ), одноклеточных междоузлий и многоклеточных узлов. Боковые побеги вильчатые, расположены мутовками (по кругу) в узлах. Размножение половое и вегетативное — обрывками ветвей. Растет в озёрах и опреснённых участках морей. Многие виды Н. используют для изучения внутриклеточных процессов.

Нитеро'й(Niterói), город на Ю.-В. Бразилии, у входа в бухту Гуанабара, на её восточном берегу (на западном берегу — г. Рио-де-Жанейро), административный центр штата Рио-де-Жанейро. 324,4 тыс. жителей (1970, с пригородами). Ж.-д. станция. Паромное сообщение с Рио-де-Жанейро. Машино-строительная, химическая и пищевая промышленность. Основан в 17 в.
