Существуют ЭЛП с мишенями, представляющими собой диэлектрический слой на электропроводящей подложке. С помощью электронного луча на такой мишени можно накапливать электрические заряды. Последовательность входных электрических сигналов преобразуется в процессе развёртки в зарядный (потенциальный) рельеф на мишени, который сохраняется в течение необходимого промежутка времени. Этот процесс называется записью сигналов. Закодированная таким способом информация может быть снова воспроизведена в форме выходных электрических сигналов при повторном сканировании мишени тем же или другим электронным лучом. Этот обратный процесс называется считыванием. Изменение скорости развёртки при считывании по отношению к скорости при записи позволяет изменить частотный спектр выходных сигналов по сравнению с входными при передаче информации по узкополосным каналам связи. Изменением закона развёртки при считывании можно изменять порядок следования сигналов, что важно, например, при преобразовании радиолокационного сигнала в телевизионный. Многократное накопление перед считыванием периодических сигналов, сопровождаемых случайными сигналами (помехами), позволяет увеличить отношение полезного сигнала к помехе. ЭЛП с такими мишенями позволяют также напоминать сигналы и воспроизводить их с задержкой во времени, сравнивать их с последующими сигналами или многократно воспроизводить однократно записанный сигнал. ЭЛП с диэлектрическими мишенями получили название запоминающих электроннолучевых трубок. Возможно сочетание диэлектрических мишеней с люминесцентным экраном в одном ЭЛП для создания запоминаемого видимого изображения (см. Потенциалоскоп ) . Такие ЭЛП используются для осциллографирования однократных процессов, создания яркого немерцающего изображения и других целей.

Особую группу составляют ЭЛП для мгновенного преобразования электрических сигналов с помощью металлических мишеней различной структуры. В принадлежащих к этой группе т. н. функциональных ЭЛП плоская мишень имеет множество отверстий, расположенных таким образом, что прозрачность мишени является заданной функцией z = f ( x, у ) координат х и у мишени. При подаче на обе пары отклоняющих пластин двух независимых электрических сигналов U xи U y, под действием которых луч отклоняется на мишени в точку с координатами х и у, в цепи расположенного за мишенью коллектора прошедших сквозь мишень электронов регистрируется выходной сигнал z. Каждый тип функциональных ЭЛП предназначен для реализации какой-либо одной функциональной зависимости (например, ; , z = arctg y/x и др.). Возможно последовательное соединение нескольких функциональных ЭЛП. С помощью металлической мишени с расположенными по особому закону прямоугольными отверстиями можно преобразовывать аналоговый сигнал в дискретный в форме последовательной или параллельной серии импульсов двоичного кода. ЭЛП с такими мишенями называются кодирующими (см. Кодирующее устройство ) . Если мишень разделить на ряд изолированных друг от друга секторов, то ЭЛП с такой мишенью можно использовать в качестве коммутатора слаботочных электрических цепей (см. Электроннолучевой переключатель ).

В зависимости от назначения и принципа действия ЭЛП могут иметь не одну, а несколько электронных пушек и отличаться от простейших значительной конструктивной сложностью при сохранении, однако, основного принципа — взаимодействия управляемых электронных потоков с мишенями.

Лит.: Шерстнев Л, Г., Электронная оптика и электроннолучевые приборы, М., 1971; Жигарев А. А., Электронная оптика и электроннолучевые приборы, М., 1972; Денбновецкий С. В., Семенов Г. Ф., Запоминающие электроннолучевые трубки в устройствах обработки информации, М., 1973.

В. Л. Герус.

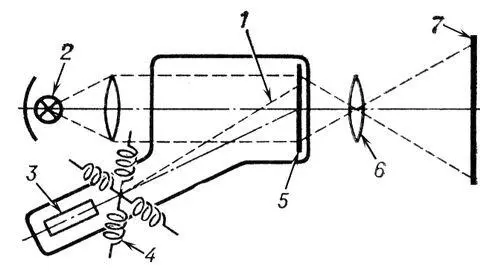

Рис. 2. Схематическое изображение светоклапанного электроннолучевого прибора: 1 - электронный луч; 2 - источник света с оптической системой; 3 - электронная пушка; 4 - отклоняющие катушки; 5 - мишень; 6 - объектив; 7 - проекционный экран.

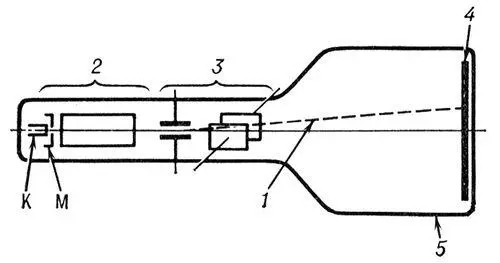

Рис. 1. Схема простейшего электроннолучевого прибора: 1 — электронный луч (пучок электронов); 2 — электронная пушка; 3 — отклоняющие пластины; 4 — мишень; 5 — вакуумплотная оболочка; К — катод (источник электронов); М — управляющий электрод (модулятор).

Электронноопти'ческий преобразова'тель(ЭОП), вакуумный фотоэлектронный прибор для преобразования невидимого глазом изображения объекта (в инфракрасных, ультрафиолетовых и рентгеновских лучах) в видимое либо для увеличения (усиления) яркости видимого изображения. В основе действия ЭОП лежит преобразование оптического или рентгеновского изображения в электронное, осуществляемое с помощью фотокатода, и затем электронного изображения в световое (видимое), получаемое на катодолюминесцептном экране (см. Катодолюминесценция, Люминофоры ) . В ЭОП (см. рис. ) изображение объекта проецируется (с помощью объектива) на фотокатод (при использовании рентгеновских лучей теневое изображение объекта проецируется на фотокатод непосредственно). Излучение от объекта вызывает фотоэлектронную эмиссию с поверхности фотокатода, причём величина эмиссии с различных участков последнего изменяется в соответствии с распределением яркости спроецированного на него изображения. Фотоэлектроны ускоряются электрическим полем на участке между фотокатодом и экраном, фокусируются с помощью электрического или (и) магнитного поля (образующего электронную линзу ) и бомбардируют экран, вызывая его люминесценцию. Интенсивность свечения отдельных точек экрана зависит от плотности потока фотоэлектронов, вследствие чего на экране возникает видимое изображение объекта. Различают ЭОП одно- и многокамерные (каскадные); последние представляют собой такое последовательное соединение двух или более однокамерных ЭОП, при котором световой поток с экрана первого ЭОП (каскада) направляется на фотокатод второго и т. д.

Основные характеристики ЭОП: 1) интегральная чувствительность (ИЧ) — отношение фототока к интенсивности падающего на фотокатод излучения; определяется главным образом свойствами используемого в ЭОП фотокатода; например, у ЭОП с кислородно-серебряно-цезиевым фотокатодом, применяемого для преобразования изображения в инфракрасных лучах (с длиной волн 0,78—1,5 мкм ) , ИЧ достигает 70 мка/лм; многощелочной фотокатод (состоит из соединений Sb с Cs и Sb с К и Na), используемый в ЭОП для усиления яркости видимого изображения, обеспечивает ИЧ до 10 6 мка/лм; 2) разрешающая способность, определяемая максимальным количеством раздельно видимых штрихов изображения на участке экрана длиной 1 мм; лежит в пределах 25—60 и более штрихов на 1 мм; 3) коэффициент преобразования — отношение излучаемого экраном светового потока к лучистому потоку, падающему от объекта на фотокатод; у однокамерных ЭОП составляет несколько тыс., у каскадных — 10 6и более.
