Основные недостатки каскадных ЭОП — малая разрешающая способность и сравнительно высокий темновой фон, приводящие к ухудшению качества изображения. Последний недостаток устранён в ЭОП с микроканальным усилителем, предложенным в 1940 советским инженером И. Ф. Песьяцким. В ЭОП этого типа на пути фотоэлектронов располагается стеклянная пластина, пронизанная множеством каналов диаметром 15—25 мкм; внутренние стенки каналов покрыты материалом с высоким коэффициентом вторичной электронной эмиссии. К пластине прикладывают напряжение в несколько кв, под действием которого попавшие в каналы фотоэлектроны ускоряются до энергий, достаточных для возникновения вторичной электронной эмиссии из стенок каналов, что позволяет усилить первичный электронный поток в 10 5 — 10 6раз. Электроны из каждого канала попадают в соответствующую точку экрана, формируя видимое изображение. В микроканальных ЭОП отпадает необходимость применения электронной фокусировки.

Большой вклад в разработку ЭОП различных типов внесли советские учёные П. В. Тимофеев, В. В. Сорокина, М. М. Бутслов и др.

И. Ф. Усольцев.

ЭОП применяются в инфракрасной технике, спектроскопии, медицине, микробиологии, кинотехнике, ядерной физике и других областях науки и техники. В конце 40-х гг. с помощью инфракрасного ЭОП с длинноволновой границей чувствительности 1,1 мкм были сфотографированы спектр ночного неба и невидимая область центральной части нашей Галактики, что стимулировало широкое использование ЭОП в астрономии.

Современные многокамерные ЭОП позволяют регистрировать на фотоэмульсии световые вспышки ( сцинтилляции ) от одного электрона, испускаемого входным фото-катодом. Но наряду с этим при наблюдениях слабых (слабоизлучающих или слабоосвещённых) небесных объектов возможно накопление сигналов о таких вспышках в памяти ЭВМ. Существуют спектральные приборы, работающие на этом принципе, которые одновременно регистрируют около тысячи элементов спектра небесного светила и столько же элементов спектров сравнения; способность к накоплению информации практически ограничивается объёмом памяти ЭВМ. Такие приборы обеспечивают существенный выигрыш при наблюдении слабых объектов на фоне свечения ночного неба.

Этот выигрыш пропорционален , где h — квантовый выход приёмника (отношение числа фотоэлектронов к числу падающих квантов), t — время накопления. Посредством таких приборов может быть осуществлено суммирование изображений, получаемых с помощью нескольких телескопов.

В некоторых типах ЭОП изображение регистрируется матрицей из электроночувствительных элементов (в количестве 10—100), установленной вместо люминесцентного экрана.

П. В. Щеглов.

Лит.: Зайдель И. Н., Куренков Г. И., Электронно-оптические преобразователи, М., 1970; Козелкин В. В., Усольцев И. Ф., Основы инфракрасной техники, 2 изд., М., 1974; Курс астрофизики и звездной астрономии, под ред. А. А. Михайлова, 3 изд., т. 1, М., 1973; Щеглов П. В., Электронная телескопия, М., 1963.

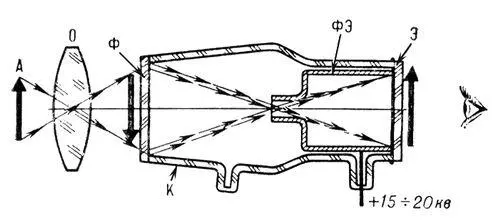

Структурная схема электроннооптического преобразователя: А — объект наблюдения; О — объектив; Ф — фотокатод; ФЭ — фокусирующий электрод; Э — люминесцентный экран; К — стеклянный или керамический корпус; стрелками показан ход лучей вне (оптических) и внутри (электронных) прибора.

Электронносветово'й индика'тор,визуальный индикатор точной настройки лампового радиоприёмника на волну принимаемой радиостанции, установки уровня записи в ламповом магнитофоне, установки «нуля» в измерительной радиоаппаратуре; представляет собой комбинированную электронную лампу, в баллоне которой совмещены индикаторное устройство и усилительная лампа (обычно триод ) . Индикаторное устройство содержит следующие элементы: люминесцентный низковольтный экран с люминофором, нанесённым либо на металлическую подложку, либо на прозрачную проводящую плёнку на стекле баллона Э. и.; электроды для формирования пучка электронов, испускаемых катодом (общим с усилительной лампой); отклоняющие (управляющие) электроды. Индицируемый сигнал после выпрямления подаётся на управляющую сетку усилительной лампы. От его величины зависит ток в анодной цепи, который, в свою очередь, определяет соотношения потенциалов анода, отклоняющих электродов (соединённых с анодом внутри баллона Э. и.) и экрана (соединённого с анодом через нагрузочный резистор сопротивлением 1—2 Мом ) . Управляющие электроды так отклоняют электронный пучок, что, падая на экран, он высвечивает на нём две полосы, разделённые тёмным участком. Обычно режим работы Э. и. выбирают таким, что максимальному сигналу соответствует максимальное сближение светлых полос.

М. С. Кауфман

Электро'нные ли'нзы,устройства, предназначенные для формирования пучков электронов, их фокусировки и получения с их помощью электроннооптических изображений объектов и деталей объектов (см. Электронная и ионная оптика, Электронный микроскоп ) . Устройства, с использованием которых совершают такие же операции над пучками ионов, называются ионными линзами. В Э. л. и ионных линзах воздействие на электронные (ионные) пучки осуществляется электрическими или магнитными полями; эти линзы называются соответственно электростатическими или магнитными. Э. л. классифицируют по виду симметрии их поля и по его другим характерным признакам. Терминология, применяемая для характеристики Э. л., в ряде случаев заимствована из классической оптики световых лучей, что объясняется глубокой аналогией между последней и электронной (ионной) оптикой, а также соображениями наглядности и удобства.

Простейшей осесимметричной электростатической Э. л. является диафрагма с круглым отверстием, поле которой граничит с одной или с обеих сторон с однородными электрическими полями ( рис. 1 ). В зависимости от распределения потенциала она может служить собирающей (пучок заряженных частиц) или рассеивающей линзой. Если поля с обеих сторон осесимметричной электростатической Э. л. отсутствуют, т. е. к ней примыкают области пространства с постоянными потенциалами V 1и V 2, и если эти потенциалы различны, Э. л. называется иммерсионной ( рис. 2 ); при одинаковых потенциалах линза носит название одиночной (такая линза состоит из 3 и более электродов). В результате прохождения электронов через иммерсионную линзу их скорости изменяются, одиночные линзы оставляют эти линзы неизменными. Иммерсионные и одиночные линзы — всегда собирательные.
