sin J 2/ sin J 1= ,

где V 1— потенциал первого участка Э. п. и пространства перед ним, V 2— потенциал последнего участка призмы и пространства за ним. Как известно, потенциал электростатический можно определять с точностью до произвольной постоянной, принимая его равным нулю там, где это диктуется соображениями удобства. В данном случае, как и в большинстве задач электронной и ионной оптики, потенциал принимают равным нулю там, где равна нулю скорость частиц. При этом условии электроннооптический преломления показательn э = . Т. о., отклонение пучка заряженных частиц в телескопической системе подчиняется закону, совершенно аналогичному Снелля закону преломления в световой оптике. Для увеличения дисперсии применяют сложную Э. п., состоящую из двух телескопических систем, расположенных под углом друг к другу. Такие Э. п. служат диспергирующими элементами в электронных спектрометрах.

В магнитной Э. п. с «двухмерным» полем роль цилиндрических линз играют поля рассеяния на краях магнитных полюсов. При определённом угле падения пучка на призму эти поля образуют телескопическую систему ( рис. 2 ).

Лит.: Арцимович Л. А., Лукьянов С. Ю., Движение заряженных частиц в электрических и магнитных полях, М., 1972; Кельман В. М., Явор С. Я., Электронная оптика, 3 изд., Л., 1968; Призменные бета-спектрометры и их применение, Вильнюс, 1971; Применение призменных бета-спектрометров, Вильнюс, 1974.

В. М. Кельман, И. В. Родникова.

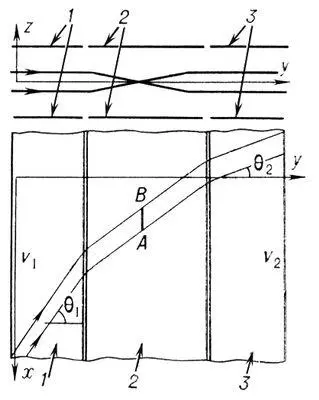

Рис. 1. Телескопическая система, состоящая из двух цилиндрических иммерсионных электростатических линз: 1, 2 - электроды, составляющие первую по ходу пучка цилиндрическую линзу, 2, 3 - вторую линзу; ломаные линии со стрелками - проекции траекторий заряженных частиц на плоскости yz и ху; А В- линейный фокус. (Название «цилиндрический» применительно к электронным линзам указывает на то, что они могут действовать на электронный пучок так же, как цилиндрическая светооптическая линза на световой пучок.)

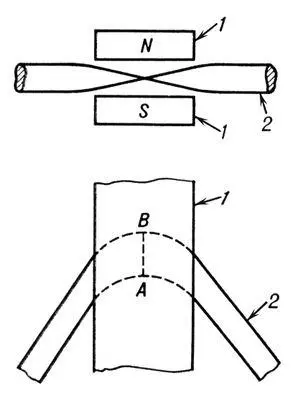

Рис. 2. Отклонение пучка заряженных частиц магнитной призмой: 1 — полюса магнита призмы; 2 — пучок заряженных частиц; АВ — линейный фокус.

Электро'нные тео'рии в органи'ческой хи'мии,теории, рассматривающие строение, физические свойства и реакционную способность органических соединений на основе представлений о распределении электронной плотности в атомах и молекулах, а также о смещениях её при химических реакциях.

Э. т. возникли на рубеже 19 и 20 вв. вскоре после открытия электрона. В первых Э. т. представления о существовании электростатических связей в неорганических соединениях были механически перенесены на неполярные органические соединения. Эти теории не смогли объяснить многие экспериментальные факты органической химии и потому уступили место теориям, базирующимся на представлениях о существовании ковалентных связей (немецкий учёный И. Штарк, 1908—15, Г. Льюис , 1916—23). Образование ковалентной связи, осуществляемое, по Льюису, общей для двух атомов электронной парой (дублетом), впоследствии было интерпретировано в рамках квантовой механики как эффект перекрывания электронных плотностей взаимодействующих атомов (см. Химическая связь , Валентность ) .

Концепция ковалентной связи оказалась наиболее плодотворной в органической химии. Созданными в 20—30-е гг. на её основе Э. т. было объяснено строение большого числа органических соединений и установлена зависимость между свойствами этих соединений и их строением, чему способствовали появившиеся в это время квантовохимического представления о различных типах ковалентной связи (см. Сигма- и пи-связи , Семиполярная связь ) .

Наибольшее распространение в этот период получили используемые и поныне Э. т., развивавшиеся английскими химиками Т. Лоури, Р. Робинсоном , К. Инголдом , а также Л. Полингом. Введённые ими в рамках так называемой теории электронных смещений представления о статическом и динамическом смещениях электронных пар (индуктивный, мезомерный, индуктомерный и электромерный эффекты) широко используются для объяснения, а в некоторых случаях и для предсказания свойств и реакционной способности разнообразных органический соединений. Английские химики предложили также классификацию органических реакций в соответствии с механизмом электронных смещений и механизмом электростатической ориентации реагентов при их взаимодействии — нуклеофильным, электрофильным и радикальным (см. Органическая химия , Сопряжение связей , Мезомерия , Нуклеофильные и электрофильные реагенты ) . Теория электронных смещений позволила объяснить выравнивание связей в цепях сопряжения (в частности, равноценность связей в бензоле), передачу влияния заместителя по системе сопряжённых связей, порядок замещения в ароматическом кольце при наличии в нём заместителя (см. Ароматические соединения , Ориентации правила ) и многие другие закономерности, экспериментально установленные в органической химии, например Марковникова правило , Эльтекова правило .

Э. т. развивались в тесной связи как с классической химического строения теорией, так и с квантовой химией, являющейся основой всех современных электронных теорий.

Лит. см. при статьях Органическая химия , Химического строения теория , Валентность . Химическая связь .

Электро'нные часы', часы, в которых источником периодических колебаний обычно служит кварцевый генератор, а отсчёт времени производится по цифровому индикаторному устройству (на жидких кристаллах, светодиодах и т. д.). Преобразование периодических колебаний в дискретные сигналы, управляющие цифровым индикатором, осуществляется электронным устройством, выполненным на интегральных микросхемах (например, в наручных Э. ч.) или полупроводниковых приборах (например, в настольных Э. ч.).

Электро'нный захва'т,вид радиоактивного распада ядер, при котором ядро захватывает электрон с одной из внутренних оболочек атома ( К, L, М и др.) и одновременно испускает нейтрино. При этом ядро с массовым числом A и атомным номером Z превращается в ядро с тем же A и Z меньше на 1: A z+ е —® A z-1+ n. Образовавшуюся вакансию в электронной оболочке атома заполняют электроны с других оболочек, в результате чего испускается квант характеристического рентгеновского излучения атома A z-1 или соответствующий электрон (Оже-электрон). Э. з. возможен, если масса (в единицах энергии) атома A z больше массы атома A z-1 на величину, большую энергии связи захватываемого электрона. Если это превышение больше, чем 2 mc 2 = 1,02 Мэв ( m — масса покоя электрона, с — скорость света), то с Э. з. начинает конкурировать b +-распад (см. Радиоактивность ) .
