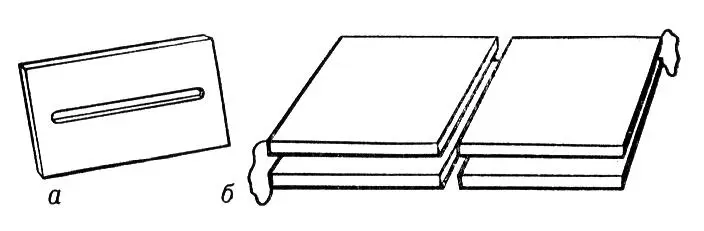

Рис. 5. Электростатические цилиндрические линзы: а — диафрагма со щелью; б — иммерсионная линза, составленная из двух пар пластин. В области прохождения заряженных частиц поля линз не изменяются в направлении, параллельном щелям диафрагм или зазорам между пластинами соседних электродов.

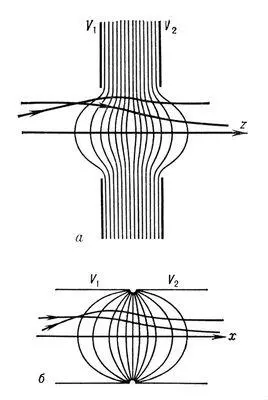

Рис. 2. Иммерсионные электронные линзы, состоящие из двух диафрагм (а) и двух цилиндров (б): тонкие линии — сечения эквипотенциальных поверхностей плоскостью рисунка; кривые со стрелками — траектории заряженных частиц; V1 и V2 — потенциалы электродов.

Электро'нные прибо'ры,приборы для преобразования электромагнитной энергии одного вида в электромагнитную энергию другого вида, осуществляемого посредством взаимодействия электронов (движущихся в вакууме, газе или полупроводнике) с электромагнитными полями. К Э. п. относятся электровакуумные приборы (кроме ламп накаливания) и полупроводниковые приборы.

Протекающие в Э. п. процессы чрезвычайно разнообразны. Так, в электронных лампах и вакуумных приборах СВЧ ( клистронах, магнетронах, лампах бегущей волны и т. д.) электроны, испускаемые катодом, взаимодействуют с постоянным и переменным электрическими полями. В результате взаимодействия с постоянным полем кинетическая энергия электронов увеличивается; в результате взаимодействия с переменным полем постоянный электронный поток превращается в переменный и часть кинетической энергии электронов преобразуется в энергию электрических колебаний. В вакуумных индикаторах и электроннолучевых приборах электроны ускоряются постоянным электрическим полем и бомбардируют мишень (например, экран, покрытый люминофором ) ; при взаимодействии электронов с мишенью часть их кинетической энергии преобразуется в электромагнитную энергию (например, световую). В вакуумных фотоэлектронных приборах (вакуумных фотоэлементах, фотоэлектронных умножителях и др.) электроны, эмитируемые фотокатодом под действием оптического излучения, ускоряются постоянным электрическим полем и направляются на анод. В результате энергия оптического излучения преобразуется в энергию электрического тока, текущего в анодной цепи такого Э. п. В рентгеновских трубках энергия электронов, ускоренных на пути от катода к аноду (антикатоду), при ударе электронов об анод частично преобразуется в энергию рентгеновского излучения. В ионных приборах (газоразрядных приборах) электроны, ускоренные постоянным электрическим полем, сталкиваются с молекулами газа и либо ионизируют их, либо переводят в возбуждённое состояние. Такие газоразрядные приборы, как ртутные вентили, газотроны, тиратроны, таситроны, по принципу преобразования энергии аналогичны электровакуумным диодам и триодам; основное отличие состоит в том, что в газоразрядных приборах ионы газа нейтрализуют пространственный заряд потока электронов и этим обеспечивают прохождение через прибор огромных токов (например, в ртутных вентилях — до тысяч а) при сравнительно малых анодных напряжениях (15— 20 в). В газоразрядных источниках света и индикаторах газоразрядных каждая возбуждённая молекула газа при переходе в равновесное состояние излучает световую энергию. В люминесцентных лампах световую энергию излучают молекулы люминофора, возбуждённые ультрафиолетовым излучением разряда. В квантовых газоразрядных приборах ( газовых лазерах, квантовых стандартах частоты и др.) возбуждённые молекулы газа, взаимодействуя с электромагнитными колебаниями, усиливают их при своём переходе в невозбуждённое состояние.

Преобразование энергии в полупроводниковых приборах основано на том, что в полупроводнике, как и в вакууме, можно создавать постоянные электрические поля и осуществлять управление движением носителей заряда. В основе работы полупроводниковых приборов лежат следующие электронные процессы и явления: эффект односторонней проводимости при протекании тока через запирающий слой электронно-дырочного перехода ( р — n- перехода) или потенциального барьера на границе металл—полупроводник (см. Шотки диод ) ; туннельный эффект; явление лавинного размножения носителей в сильных электрических полях; акусто-, оптико-, термоэлектрические эффекты в диэлектрических и полупроводниковых материалах и т. д. На использовании эффекта односторонней проводимости основана работа полупроводниковых диодов. В транзисторах для усиления электрических колебаний используют т. н. транзисторный эффект — управление током запертого перехода с помощью тока отпертого перехода. В Ганна диодах и лавинно-пролётных полупроводниковых диодах лавинное умножение в р — n -переходах, обусловленное ударной ионизацией атомов носителями, используется для генерации электрических колебаний. В светоизлучающих диодах электрическая энергия преобразуется в энергию оптического излучения на основе явления инжекционной электролюминесценции.

Э. п. находят применение в радиотехнике, автоматике, связи, вычислительной технике, астрономии, физике, медицине и т. д, — практически во всех областях науки и техники. Мировая промышленность ежегодно выпускает (70-е гг.) свыше 10 млрд. Э. п. различных наименований.

Лит.: Власов В. Ф., Электронные и ионные приборы, 3 изд., М., 1960; Кушманов И. В., Васильев Н. Н., Леонтъев А. Г., Электронные приборы, М., 1973.

В. Ф. Коваленко

Электро'нные при'змы,электроннооптические (соответственно ионные призмы — ионнооптические) системы, предназначенные для отклонения пучков заряженных частиц или для разделения таких частиц по энергии и массе. Э. п. получили своё название в рамках общей аналогии между электронной и ионной оптикой и оптикой световых лучей. Среди многочисленных типов Э. п. наиболее близкими аналогами светооптических призм являются те Э. п., которые оставляют падающий на них параллельный пучок заряженных частиц параллельным и после отклонения. Простейшей электростатической Э. п. такого типа служит телескопическая система, составленная из двух цилиндрических иммерсионных электронных линз ( рис. 1 ). Задний линейный фокус АВ первой линзы совпадает с передним линейным фокусом второй. Электростатическое поле телескопической системы «двухмерно» (оно не изменяется в направлении, параллельном оси х ) и симметрично относительно средней плоскости ху, вблизи которой движутся частицы. Параллельный пучок падает на телескопическую систему под большим углом J 1к оси у и выходит под углом J 2, сохраняя свою параллельность. При этом выполняется равенство
