В некоторых электростатических Э. л. одним из электродов служит катод, испускающий электроны (катодные линзы). Линза подобного типа ускоряет испущенные катодом электроны и формирует из них электронный пучок. Катодная Э. л., состоящая лишь из двух электродов - катода и анода, не может сфокусировать электронный пучок, и с этой целью в в конструкцию линзы вводят дополнительный электрод, который называется фокусирующим ( рис.3 ).

Осесимметричные магнитные линзы выполняются в виде катушки из изолированной проволоки, обычно заключённой в железный панцирь для усиления и концентрации магнитного поля линзы. Для создания линз с очень малыми фокусными расстояниями необходимо максимально уменьшить протяжённость поля; с этой целью применяются полюсные наконечники ( рис. 4 ). Поле магнитной линзы может возбуждаться также постоянным магнитом.

Электродами т. н. цилиндрических электростатических Э. л. служат обычно диафрагмы со щелью или пластины, расположенные симметрично относительно средней плоскости линз ( рис. 5 ). Название «цилиндрические» указывает, что подобные Э. л. действуют на пучки заряженных частиц так же, как цилиндрические светооптические линзы на световые пучки, фокусируя их лишь в одном направлении. Классификация цилиндрических Э. л. аналогична приведённой для осесимметричных Э. л. (существуют иммерсионные, одиночные, катодные и другие цилиндрические Э. л.) ( рис. 6 ). Цилиндрическими могут быть и магнитные Э. л. (обычно с железным панцирем).

Поля трансаксиальных электростатических Э. л. ( рис. 7 ) обладают симметрией вращения относительно оси (ось х на рис. ), расположенной перпендикулярно к оптической оси системы z. В сечениях, параллельных средней плоскости yz такой линзы, эквипотенциальные поверхности имеют форму окружностей или, если поле ограничено, их частей, как и сечения сферических поверхностей обычных светооптических линз. Поэтому аберрации трансаксиальной линзы в направлении параллельном средней плоскости, сравнимы по величине с аберрациями светооптических линз, т. е. очень малы. Линейное изображение В 1точечного или перпендикулярного к средней плоскости прямолинейного предмета практически не будет претерпевать аберрационного расширения.

Особый класс Э. л. образуют квадрунольные электростатические и магнитные Э. л. Их поля имеют две плоскости симметрии, а векторы напряжённостей полей в области движения заряженных частиц почти перпендикулярны к их скоростям ( рис. 8 ). Такие линзы фокусируют пучок в одном направлении и рассеивают его в другом, перпендикулярном к первому, создавая линейное изображение точечного предмета. Применяя две установленные одна за другой квадрупольные электростатические и магнитные Э. л. Их поля имеют две плоскости симметрии, а векторы напряженности полей в области движения заряженных частиц ( рис. 8 ). Такие линзы фокусируют пучок в одном направлении и рассеивают его в другом, перпендикулярном к первому, создавая линейное изображение точечного предмета. Применяя две установленные одна за другой квадрупольные Э. л. (дублет) ( рис. 9 ), поля которых повёрнуты одно по отношению к другому на 90° вокруг их общей оптической оси, можно получить систему, собирающую пучок в двух взаимно перпендикулярных направлениях и дающую при надлежащем выборе параметров Э. л. стигматическое изображение (точка отображается точкой). Квадрупольные Э. л. могут воздействовать на пучки заряженных частиц со значительно большими энергиями, а в случае магнитных линз — и с большими массами, чем осесимметричные Э. л.

Лит. см. при ст. Электронная и ионная оптика.

В. М. Кельман, И. В. Родникова.

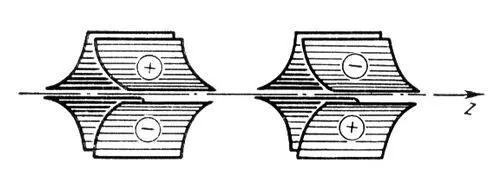

Рис. 9. Дублет из двух квадрупольных электростатических линз, поля которых повёрнуты вокруг оптической оси z системы одно относительно другого на угол 90°.

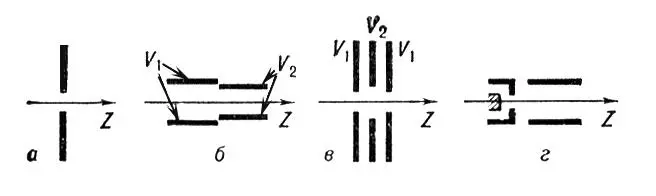

Рис. 6. Сечения электродов электростатических цилиндрических линз плоскостью, проходящей через ось г перпендикулярно к средней плоскости: а — цилиндрическая (щелевая) диафрагма; б — иммерсионная цилиндрическая линза; в — одиночная цилиндрическая линза; г — катодная цилиндрическая линза; V1, V2 — потенциалы соответствующих электродов.

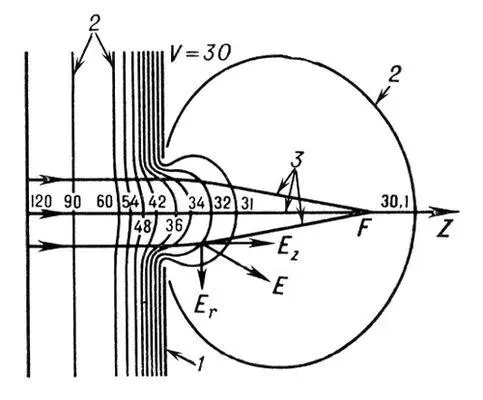

Рис. 1. Диафрагма с круглым отверстием (собирающая): 1 — электрод-диафрагма; 2 — сечения эквипотенциальных поверхностей электростатического поля плоскостью рисунка; 3 — траектория электронов; F — фокус линзы. Однородное поле пимыкает к диафрагме слева. При эквипотенциалях проставлены соответствующие им значения потенциалов в произвольных единицах, причём принято, что потенциал равен нулю там, где равна нулю скорость частиц; V = 30 — потенциал электрода. Продольная составляющая E z напряженности E электрического поля тормозит электроны, поперечная составляющая Er — их фиксирует.

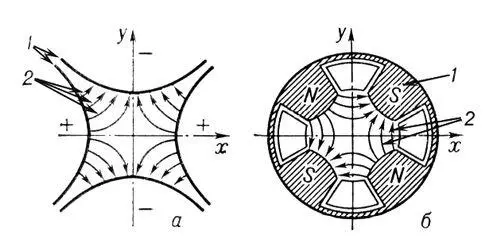

Рис. 8. Сечения квадрупольных электростатической (а) и магнитной (б) электронных линз, перпендикулярные направлению движения пучка заряженных частиц: 1 — электроды; 2 — силовые линии полей.

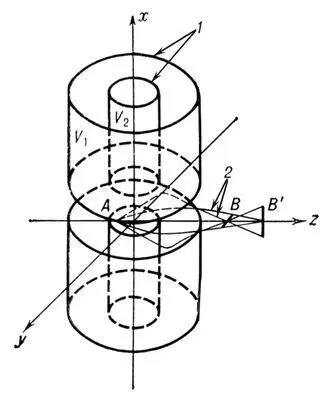

Рис. 7. Электростатическая трансаксиальная линза с электродами в виде двух соосных цилиндров и с кольцевыми щелями для пропускания пучка частиц: 1 — цилиндрические электроды; 2 — траектории заряженных частиц; V1 и V2 — потенциалы электродов. Пучок, выходящий из точки А предмета, после прохождения поля линзы становится астигматическим и образует два линейных изображения В и B'. При определённом подборе параметров линза может давать стигматическое (точка в точку) изображение.

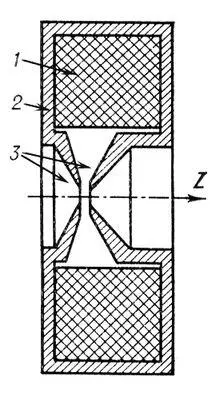

Рис. 4. Магнитная линза с полюсными наконечниками: 1 - катушка возбуждения; 2 - панцирь; 3 - наконечники. Панцирь служит магнитопроводом. Полюсные наконечники концентрируют магнитное поле на небольшом участке вблизи оптической оси линзы z.

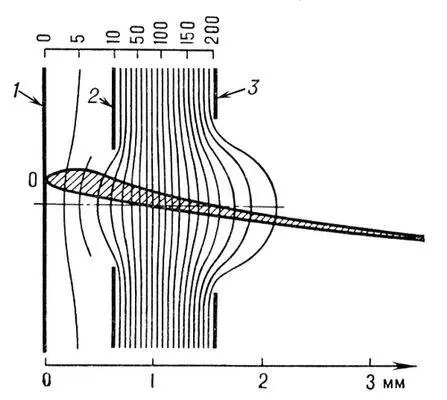

Рис. 3. Катодная электронная линза: 1 - катод; 2 - фокусирующий электрод; 3 - анод; тонкие линии - такие же сечения эквипотенциальных поверхностей, как и на предыдущих рисунках. На верхней шкале проставлены значения потенциалов (на катоде потенциал принят равным нулю); О - одна из точек катода, испускающая электроны; заштрихованное пространство - сечение области, занятой потоком электронов.
