Расчетные характеристики этого истребителя следующие: взлетная масса 5175 кг, масса пустого 3200 кг; максимальная эквивалентная мощность у земли 10 200 э.л.с., максимальная скороподъемность у земли 125 м/с, максимальная скорость у земли 1000 км/ч. Как видно из этих данных, в проекте истребителя была задана огромная энерговооруженность, недостижимая при использовании других двигателей, почти 2 л.с./кг, которая должна была обеспечивать не только высокую скороподъемность, но и большую скорость полета.

Вертикальное положение фюзеляжа при взлете и посадке потребовало разработки специального шасси с одной главной и четырьмя вспомогательными опорами. Главная опора шасси размещалась в хвостовой части фюзеляжа, а выдвижные вспомогательные опоры в обтекателях на концах крестообразного оперения. Все опоры были снабжены самоориентирующимися колесами, обеспечивающими возможность рулежки.

Работа над проектом этого истребителя ограничилась не только стадией предварительного проектирования и экспериментальных исследований, но и подробной конструкторской разработкой. Из-за своей сложности и новизны, граничащей с фантастикой, проект остался нереализованным, однако многие использованные в нем технические идеи нашли свое отражение впоследствии в других проектах, разрабатывавшихся в Великобритании, США и Франции.

СВВП с поворотными винтами

Во время второй мировой войны в Германии также исследовались проекты вертикально взлетающих боевых и транспортных самолетов с поворотными винтами. Проект одного из таких самолетов, предложенный конструкторами вертолетов Генрихом Фок- ке и Антоном Флеттнером и получивший обозначение Fa-269, разрабатывался фирмой «Фокке-Ахгелис». СВВП был выполнен по схеме моноплана с прямым сре- днерасположенным крылом и одним поршневым двигателем, установленным в фюзеляже. Он должен был иметь толкающие воздушные винты, приводимые с помощью трансмиссии. Винты должны были отклоняться перед взлетом и посадкой вниз под крыло, благодаря чему на этих режимах они могли создавать вертикальную тягу. Предполагалось использовать трехлопастные винты, которые должны были иметь большой диаметр, поэтому для отклонения винтов вниз требовалось трехопорное шасси с длинными стойками. Проект остался нереализованным. Была построена только демонстрационная модель. Следует отметить, что подобная система отклонения винтов на небольшой угол была впоследствии использована для уменьшения длины разбега и пробега на самолете Дорнье Do.28.

Проект СВВП с поворотным крылом и винтами Р. 1003 был также разработан в 1938 г. конструкторами Рорбахом и Симоном фирмы «Вессерфлюг». СВВП был выполнен по схеме моноплана с высокорасположенным крылом, консоли которого с гондолами и винтами могли поворачиваться на 90°. Проект остался нереализованным, но такая схема СВВП была позже использована в других проектах.

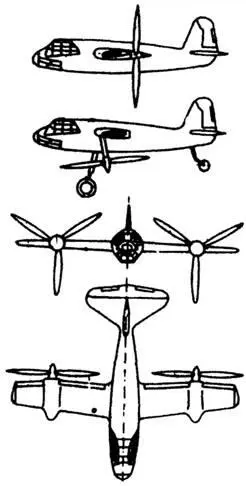

Проект СВВП Фокке-Ахгелис Fa-269

Проект СВВП Р.1003

Вертикально стартующий истребитель- перехватчик

Больший успех сопутствовал работам Э. Бахема. Когда весной 1944 г. в Германии были разработаны требования к небольшому дешевому истребителю объектовой ПВО, Э. Бахем, который продолжал сотрудничать с В. Брауном и следил за работами над ракетными двигателями в Пене- мюнде, предложил свой проект под обозначением BP.20 «Наттер» (гадюка). К проекту «Наттера» непосредственный интерес проявил рейхсканцлер Г. Гиммлер, пообещав личную поддержку и придав ему высочайший приоритет. В августе 1944 г. в рамках «срочной программы истребителя» начались работы над проектом BP.20.

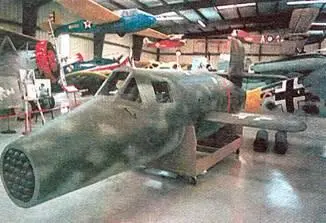

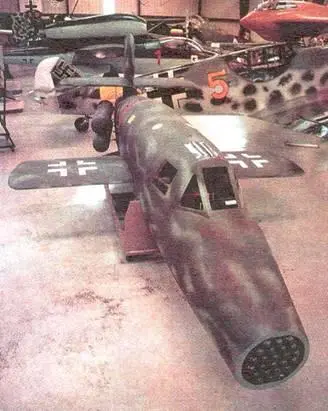

Вертикально стартующий истребитель Бахем Ва.349 «Наттер» в Смитсонианском национальном аэрокосмическом музее в Вашингтоне

Первоначальная конфигурация самолета «Каттер» отвечала такой схеме атаки: после применения бортового оружия из неуправляемых ракет пилот затем должен был использовать оставшуюся кинетическую энергию самолета для набора высоты с последующим пикированием на цель и ее тараном. Непосредственно перед столкновением пилот должен был катапультироваться, а хвостовая часть самолета с двигателем должна была приземляться на парашюте, что позволило бы ее снова использовать.

Параллельно с разработкой и уточнением конструкции проводились испытания в аэродинамической трубе в Брауншвейге, в которых исследовались характеристики самолета до скорости М = 0,95.

Была заказана первая партия из 50 опытных самолетов, получивших обозначение Ва.349; сборка первых самолетов была закончена за три месяца, прошедших с момента начала работ. Первый планирующий полет был совершен под Нюрнбергом в ноябре 1944 г. Самолет Ва.349, имевший взлетную массу 1700 кг, был поднят на высоту 6000 м самолетом-буксировщиком Не-111 и отцеплен. Летчик- испытатель отмечал, что устойчивость самолета Ва.349 была в норме, управление было простым и эффективным на всех скоростях от 200 до 680 км/ч. Первая попытка беспилотного вертикального старта была предпринята 18 декабря 1944 г. Самолет был оснащен четырьмя ракетными ускорителями «Шмиддииг». Испытания закончились неудачей – самолет даже не сошел с направляющих. Через четыре дня при старте самолет сошел с направляющих и набрал высоту.

Затем были успешно проведены еще 10 стартов беспилотных Ва.349, хотя выяснилось, что скорость перед сбросом ускорителей оказалась недостаточной для нормальной работы рулей, поэтому их хорда была увеличена в два раза, нижняя часть киля была укорочена, а верхняя – удлинена. Были установлены и охлаждаемые водой газовые рули, которые работали 30 с при разгоне до нормальной скорости полета.

Первый полет самолета с ЖРД «Вальтер» А-1 производился с манекеном в кабине. Самолет Ва.349 был запущен успешно, на заданной высоте носовая часть и двигатель отделились, а манекен и двигатель были спасены с помощью парашютов. Результаты испытаний произвели впечатление на руководство, потребовавшее немедленно провести испытания с пилотом; 28 февраля обер-лейтенант Лотар Зиберт, добровольно согласившийся на подобные испытания, стартовал на Ва.349. Самолет набрал высоту 500 м, после чего фонарь кабины самопроизвольно открылся. Самолет перевернулся через хвост на высоте 1500 м, спикировал к земле и взорвался, летчик погиб.
