Евгений Ружицкий - Европейские самолеты вертикального взлета

Уже весной 1963 г. первый экспериментальный СВВП Як-36 был доставлен на летно-испытательную станцию на аэродроме ЛИИ, где специально для испытаний СВВП был сооружен бетонный котлован со стальным решетчатым покрытием и мостообразной фермой для испытаний на привязи. С помощью этого сооружения были осуществлены первые привязные подлеты и полеты на режиме висения на высоте до 0,5 м. Ведущим летчиком- испытателем от ЛИИ был назначен Ю. А. Гарнаев, имевший к тому времени большой опыт полетов на летающем стенде «Турбо- лет». Вторым летчиком-испытателем был назначен В. Г. Мухин, летчик-испытатель ОКБ им. Яковлева.

Первые свободные полеты на режиме висения были выполнены в период с 23 по 30 июня 1963 г., после чего наступил длительный перерыв в полетах, вызванный необходимостью тщательного анализа полученных экспериментальных материалов.

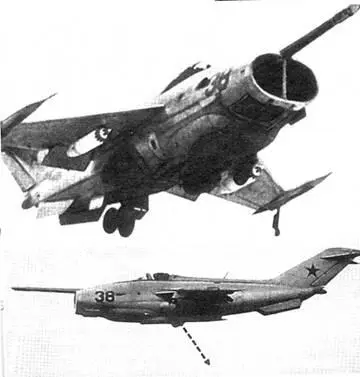

Экспериментальный СВВП Як-36

Лишь через год, 27 июля 1964 г., на втором экспериментальном СВВП В. Г. Мухин совершил полет по самолетному профилю, а 27 сентября 1964 г. им был осуществлен первый свободный полет на режиме висения. После длительных испытаний на режиме висения, проводившихся под руководством ведущих специалистов ОКБ С. Г. Мордови- на, К. Б. Бекирбаева и В. Н. Павлова и с участием динамиков ЛИИ А. И. Квашнина и Г. М. Лапшина, в феврале 1966 г. В.Г. Мухин совершил на Як-36 вертикальный взлет, переход к горизонтальному полету, полет по кругу и посадил машину по- самолетному. Несколько позже, 24 марта, был совершен первый полет по полному профилю, с вертикальным взлетом и посадкой, а в октябре 1966 г. СВВП Як-36 был показан руководству страны в Кубинке.

На праздновании Дня Воздушного Флота в августе 1967 г. в аэропорту Домодедово, где была развернута экспозиция новейших образцов авиационной техники, в том числе Як-36, В. Г.

Мухин успешно продемонстрировал все фазы полета первого отечественного СВВП, выполнив вертикальный взлет, переход к горизонтальному полету на высоте 50 м и полет по кругу над аэродромом, а затем полет на режиме висения с разворотом на 180° и вертикальную посадку. Возможность вертикального взлета и посадки Як-36 вызвала большой интерес командования ВМС СССР, позволяя решить проблему авиационного прикрытия и авиационной поддержки кораблей в открытом море минимальными средствами.

К этому времени три построенных экспериментальных СВВП, включая два летных и один для статических испытаний, полностью выполнили свою задачу, дав возможность разработки на их базе усовершенствованных боевых СВВП.

СВВП Як-36 выполнен по схеме среднеплана с двумя подъемно-маршевыми ТРД и велосипедным шасси.

Фюзеляж имел эллиптическое сечение и отличался увеличенной шириной в носовой части, где размещалась одноместная кабина летчика с катапультным креслом. Носовую часть фюзеляжа занимал воздухозаборник, разделенный вертикальной перегородкой. Под ним располагался откидной щиток большой площади, служивший одновременно и аэродинамическим тормозом, и экраном, предотвращающим засасывание выхлопных газов в воздухозаборники двигателей. В носовой части установлена длинная штанга, на конце которой расположены сопла системы газодинамического управления. Такие же сопла располагались на законцовках консолей крыла и хвостовом коке, обеспечивая управление СВВП на режимах вертикального взлета и посадки на малых скоростях.

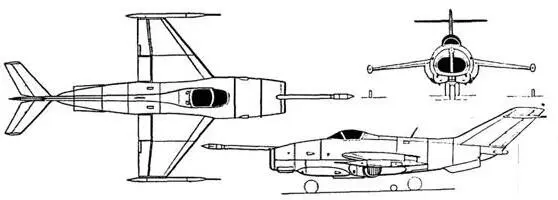

Схема СВВП Як-36

Крыло трапециевидной формы в плане со стреловидностью по передней кромке 40° и прямой задней кромкой, снабжено закрылками и элеронами.

Хвостовое оперение стреловидное, с большим по площади килем, с рулем направления и расположенным на нем стабилизатором, с рулем высоты и триммерами, под хвостовой частью дополнительно установлены две трапециевидные килевые поверхности.

Шасси убирающееся, выполнено по велосипедной схеме для облегчения конструкции крыла и снижения массы взлетно-посадочных устройств, снабжено консольными поддерживающими стойками.

Силовая установка состояла из двух подъемно- маршевых двигателей (ПМД) Р27-300, размещенных рядом в носовой части фюзеляжа и имевших поворотные насадки реактивных сопл. Поворот насадков осуществлялся синхронно валом, соединяющим редукторы с гидромотором. Насадки имели профилированную форму и снабжались поперечными направляющими лопатками, упорядочивающими выхлопную струю и препятствующими ее растеканию. Рычаг управления поворотом сопл располагался в кабине рядом со спаренными рычагами управления двигателями.

Размеры:

размах крыла 8,25 м

длина самолета с носовой штангой 15,2м

высота самолета 4,5 м

длина фюзеляжа 12,5м

Двигатели 2 подъемно-маршевых

ТРД Р27-300

статическая тяга 2x5300 кгс

Масса:

взлетная 7500 кг

Летные данные не опубликованы

Палубный штурмовик с вертикальным взлетом и посадкой

Як-38 являлся первым отечественным самолетом с вертикальным взлетом и посадкой и был предназначен для поражения надводных и наземных целей, не имеющих мощной ПВО, а также обороны района патрулирования подводных лодок от противолодочных самолетов и вертолетов противника.

После успешной демонстрации на воздушном празднике в Домодедово экспериментального СВВП Як-36, к которому большую заинтересованность проявил ВМФ, А. С. Яковлев вышел в правительство с предложением о постройке малой серии из 10-12 самолетов Як-36 для отработки «технологии» корабельного базирования летательных аппаратов этого типа, и 27 декабря 1967 г. вышло постановление правительства, предусматривающее создание нового легкого боевого самолета с вертикальным взлетом, предназначенного для базирования на кораблях.

В соответствии с утвержденными в январе 1969 г. совместным решением главкомов ВВС и ВМФ так- тико-техническими требованиями к СВВП сухопутного и корабельного базирования, новый самолет, получивший сперва обозначение Як-ЗбМ, предназначался для авиационной поддержки сухопутных войск в ближнем тылу противника при базировании на передвижных площадках или на передвижном прицепетрейлере в непосредственной близости от линии фронта, а при базировании на противолодочных крейсерах – для уничтожения подвижных и неподвижных наземных и морских объектов противника в условиях прямой видимости, а также для ведения визуальной разведки. Помимо этого, самолет должен был располагать возможностью уничтожать воздушные цели типа вертолетов, транспортных самолетов, дозвуковых штурмовиков и самолетов РЛДН и ПЛО в операционных районах дислокации атомных подводных ракетоносцев.
