Топливо общей массой 2750 кг размещается в двух герметичных топливных фюзеляжных отсеках.

Целевое оборудование. Пилотажно-навигационное и радиотехническое оборудование самолета обеспечивает автономную навигацию (программирование маршрута полета, выведение самолета в район цели и возвращение к аэродрому посадки). В состав оборудования входят: система автоматизированного управления полетом САУ-36, автоматический радиокомпас АРК-15М, радиовысотомер РВ-5, радиосистема ближней навигации РСБН-36, система опознавания СРО-2М, маркерный радиоприемник МРП-56П, радиостанция Р- 860-1 и другая аппаратура. Установлен оптический прицел АСП-ПФД-21 и фотоконтрольный прибор СШ- 45-100-ОС.

В комплекс обороны самолета входят станция предупреждения «Сирена-ЗМ», а также аппаратура постановки активных помех «Си- рень-И» («Гвоздика»).

Для контроля работы оборудования и самолетных систем установлен самописец «Тестер-УЗЯ» (или «Тестер-УЗЛ»), позволяющий вести одновременную запись 50 параметров.

Общесамолетные системы. На борту имеется три гидравлические системы:

– основная гидросистема, обеспечивающая работу гидроусилителей системы управления самолетом, управление разворотом передней стойки шасси, раскладывание и складывание консолей крыла, источником питания основной гидросистемы является насос НП-72М, установленный на коробке приводов подъемно-маршевого двигателя;

– гидросистема силовых приводов, обеспечивающая уборку и выпуск шасси, закрылков, открытие и закрытие створок отсека подъемных двигателей, за

слонок отбора воздуха при реактивном управлении самолетом, заслонок подачи воздуха на запуск подъемных двигателей и к переднему струйному рулю;

– дублирующая гидросистема, обеспечивающая питание гидроусилителей управления самолетом в случае выхода из строя основной гидросистемы.

Пневматическая система состоит из двух автономных систем: аварийной и резервной. От аварийной пневмосистемы осуществляется рабочее торможение колес, аварийный выпуск шасси и закрылков, аварийное открытие створок отсека подъемных двигателей, заслонок струйных рулей,

выпуск и сброс тормозного парашюта.

Резервная пневмосисте- ма служит для аварийного торможения колес главных опор шасси и аварийного выпуска тормозного парашюта.

Электросистема, в которой источниками электроэнергии постоянного тока являются стартер-генератор ГСР-СТ-18/70КИС и две аккумуляторные батареи 15СЦС-52Б, а источниками переменного тока – генератор ГТ-16П48Д и преобразователь П0-750А и ПТ- 500ЦС.

Система кондиционирования воздуха включает агрегаты отбора воздуха от двигателя и агрегаты регулирования и ограничения температуры воздуха, поступающего в кабину, а также агрегаты автоматического регулирования давления воздуха.

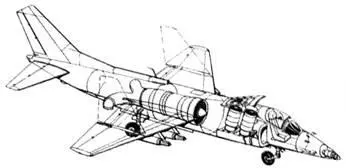

Компоновочная схема СВВП Як-38

Кислородная система состоит из кислородного прибора КП-52М, двух кислородных баллонов емкостью по два литра с давлением кислорода 150 кг/см 2 , зарядного штуцера, трубопроводов и парашютного кислородного прибора КП-27М. Комплект КП-52М работает с кислородной маской КМ-34 и защитным шлемом ЗШ-5А.

Комплекс средств спасения обеспечивает покидание самолета в аварийной обстановке на режимах вертикального взлета и посадки, переходных режимах полета, включая разбег и пробег, а также при полетах над водой и сушей. На самолетах ранних выпусков использовалось катапультное кресло КЯ-1М со спасательной парашютной системой ПС-Я серии 2 и электрическая система катапультирования СК-ЭМ. Аварийное покидание кабины с креслом КЯ-1М на нормальных режимах полета выполняется вручную, а на вертикальных и переходных режимах – автоматически от сигнала электрической системы СК-ЭМ без вмешательства летчика. Катапультирование кресла осуществляется при помощи комбинированного стреляющего механизма КСМ-Я1М.

На самолетах поздних выпусков установлено катапультное кресло К-36ВМ с носимым аварийным запасом НАЗ-7М и автоматическая система катапультирования СК-ЭМП. Аварийное покидание кабины с креслом К-36ВМ на нормальных режимах полета также осуществляется вручную, а на вертикальных и переходных режимах – автоматически от сигнала системы СК-ЭМП или вручную. Безопасная скорость катапультирования при этом 140-1100 км/ч (при условии безопасного сброса фонаря и применения защитного шлема ЗШ-5А). Максимальная безопасная скорость для катапультирования через остекление фонаря – 500 км/ч, высота при этом должна быть не менее 40 м; на уровне моря катапультирование возможно при скорости до 950 км/ч. Катапультирование кресла К-36ВМ осуществляется входящим в его конструкцию комбинированным стреляющим механизмом КСМУ-36ВМ.

Як-38 Як-38У

Размеры:

длина самолета (со штангой ПВД) 16,37 м 17,76 м

размах крыла:

в рабочем положении 7,12 м 7,12 м

со сложенными консолями 4,45 м 4,45 м

площадь крыла 18,41м 2 18,41м 2

Двигатели 1 ПМД Р27В-300 и 2 ПД РД36-35ФВР

статическая тяга 1x6100 кгс 2x2900 кгс

Массы и нагрузки:

максимальная взлетная

при вертикальном взлете 10 300 кг 10 000 кг

при взлете с разбегом 90 м 11 300 кг -

топлива во внутренних баках 2750 кг –

максимальная боевая нагрузка:

при вертикальном взлете 1000 кг -

при взлете с разбегом 2000 кг -

Летные данные:

максимальная скорость 1200 км/ч 900 км/ч

практический потолок 12 000 м –

максимальная

скороподъемность 100 м/с –

Практическая дальность:

при вертикальном взлете 410 км -

при взлете с разбегом 600 км –

максимальная

эксплуатационная перегрузка 6,5 -

Вооружение. Самолет Як-38 (Як-36М) оснащен бортовым комплексом вооружения, позволяющим его применять по наземным и морским целям днем и ночью, а также в случае необходимости – по воздушным целям в дневное время. Вооружение подвешивается на четырех балочных держателях БДЗ-60-2ЭФ1, установленных в корневых частях крыла симметрично по два относительно оси самолета.

При атаке наземных и морских целей могут использоваться управляемые ракеты Х-23 совместно с аппаратурой радиокомандного наведения «Дельта НГ», НАР, бомбы калибра до 250 кг, зажигательные баки ЗГ-500, унифицированные пушечные контейнеры УПК-23-250, а также спецвооружение – бомбы РН-28. Общий вес боевой нагрузки – до 1000 кг.

Под фюзеляжем стационарно установлена спаренная 23-мм пушка ГШ-23Л, которая может использоваться как в воздушном бою, так и по наземным и морским целям (на первых серийных самолетах пушка не устанавливалась). Для уничтожения воздушных целей на пилонах могут подвешиваться ракеты типа Р-60 или Р-60М, снабженные ТГС.
