Отработка взлета с коротким разбегом в корабельных условиях была проведена с декабря 1979 г. по сентябрь 1980 г. на ТАВКР «Минск». Испытания показали, что наличие ветрового потока над палубой дает возможность дальнейшего улучшения динамики взлета.

В процессе отработки взлета с коротким разбегом с палубы «Минска» в акватории Уссурийского залива 27 декабря 1979 г. потерпел аварию и упал в море из-за отказа системы поворота сопл СВВП Як-38У с испытателями О.Г. Кононенко и М.С. Дексбахом на борту, которым удалось катапультироваться с тонущего самолета.

Однако взлет с коротким разбегом 8 сентября 1980 г. в Южно-Китайском море закончился трагически: оторвавшись от палубы, Як-38, пилотируемый О. Г. Кононенко, резко просел, ударился колесами об ограничительный брус и упал в воду. Летчик старался спасти самолет и не пытался катапультироваться. Попытка спасения летчика с помощью дежурившего в воздухе вертолета-спасателя не удалась, и Як-38 затонул вместе с летчиком.

В ЛИИ и ЦАГИ изучались причины катастрофы. Аэродинамиками филиала ЦАГИ И. Б. Федоровой и Н. О. Валуевым была экспериментально установлена на модели корабля в аэродинамической трубе аэродинамическая неравномерность воздушного потока над палубой и показано, что торможение ветрового потока могло повлечь за собой снижение подъемной силы крыла, приведшее к потере скорости и удару о палубу.

Натурная проверка этого предположения на ТАВКР «Минск» подтвердила результаты трубного эксперимента. Для обеспечения аэродинамической совместимости авианесущего корабля и самолета специалистами ЦАГИ и ЛИИ был разработан и внедрен комплекс пассивных выравнивающих устройств, продемонстрировавших эффективность при возобновлении летных испытаний, а летчики Ю. И. Митиков (ОКБ им. А. С. Яковлева) и В. В. Назарян (ЛИИ) провели программу испытаний на доработанном самолете Як-38 и по ее результатам рекомендовали внедрить взлет с коротким разбегом в качестве штатного режима в строевую эксплуатацию.

Модернизированный самолет Як-38М, специально рассчитанный на режим короткого взлета и посадки, совершил первый полет 30 ноября 1982 г. Самолет отличался управляемой передней стойкой шасси, узлами подвески ПТБ и рядом других усовершенствований. Серийный выпуск Як-38 и Як-38М продолжался на Саратовском авиационном заводе до начала 80-х годов. Всего был построен 231 самолет.

На базе штурмовика Як-38 предполагалось создать многоцелевой самолет Як-39 для использования в качестве палубного истребителя-перехватчика и штурмовика. СВВП Як-39 должен был иметь увеличенную площадь крыла и емкость топливных баков, бортовую многофункциональную БРЛС и усовершенствованное вооружение, однако этот проект не был реализован, так как предпочтение было отдано более перспективному новому СВВП Як-141.

С 1974 по 1988 г. суммарный налет самолетов Як-38 и Як-38М составил 29 425 часов, за это время было зарегистрировано 37 летных происшествий, из них восемь катастроф, 21 авария и восемь поломок, в результате которых было потеряно 36 самолетов. В 31 случае летчики успешно катапультировались, причем в 18 случаях катапультирование выполнялось автоматически. В начале 1990-х годов все СВВП Як-38 были выведены в резерв и переданы на базу хранения, а корабли, на которых они базировались, исчерпали свой ресурс и были проданы как металлолом.

Самолет выполнен по схеме среднеплана с одним подъемно-маршевым и двумя подъемными двигателями и трехопорным шасси. Конструкция планера изготовлена в основном из алюминиевых сплавов, наиболее широко применен сплав 01420, обладающий высокой коррозионной стойкостью.

Фюзеляж – стрингерный полумонокок овального сечения с носовым коком, выполненным из радиопрозрачного материала, и хвостовым обтекателем. Конструктивно разделен на две части: носовую и хвостовую, стыкующиеся болтами. В носовой части расположена герметическая кабина вентиляционного типа с фонарем, состоящим из неподвижной части (козырька) и откидывающейся вправо подвижной части. Герметизация кабины по периметру откидной части фонаря осуществляется резиновым шлангом, в который подается воздух под давлением 1,8 – 2,5 кгс/см^. Трубопроводы, тяги управления и электрожгуты выходят из кабины через герметические выводы.

Для предотвращения попадания горячих газов двигателей в воздухозаборники сверху и снизу фюзеляжа установлены верхние и нижние отражательные ребра. Кроме того, для защиты конструкции фюзеляжа и самолетных систем от воздействия высоких температур ПМД закрывается экраном, а на обшивку отсека ПМД ниже зализа крыла нанесено теплозащитное покрытие.

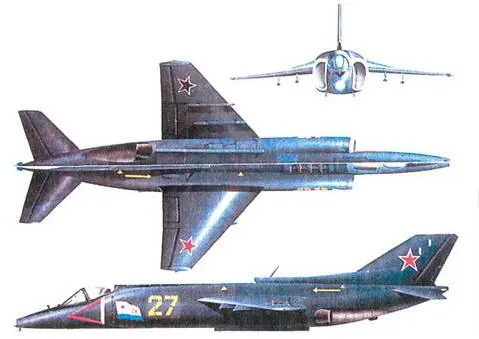

Схема СВВП Як-38

Крыло треугольной в плане формы, концевые части выполнены складывающимися. Крыло имеет угол стреловидности по передней кромке 45°, угол установки – 0°, отрицательное поперечное V – 10°, относительное удлинение крыла – 2,58. Крыло снабжено элеронами с весовой балансировкой и осевой компенсацией, а также выдвижными закрылками. Правый элерон имеет триммер. Корневые части крыла снабжены щелевыми закрылками. На стоянке складывающиеся части крыла могут поворачиваться вверх вокруг оси верхних шарниров соединения на 102° при помощи гидроцилиндров, управляемых из кабины пилота.

Стабилизатор размахом 3,8 м стреловидный, низкорасположенный, с рулями высоты, киль тоже стреловидный, с форкилем и рулем направления, профили стабилизатора и киля – симметричные, относительной толщиной 6%. Стреловидность стабилизатора по линии 1/4 хорд – 53°, киля – 43°.

Шасси трехопорное, убирающееся, носовая опора убирается назад, главная – вперед в фюзеляж. На каждой опоре по одному колесу на рычажной подвеске, база шасси 5,5 м, колея – 2,75 м.

Силовая установка состоит из одного подъемно- маршевого ТРД Р27В-300 с тягой 6100 кгс или Р28В-300 с тягой 6800 кгс, разработанных в ОКБ «Союз», и двух подъемных ТРД РД36- 35ФВР с тягой по 2900 кгс или РД36-35ФВР (2x3100 кгс), созданных в Рыбинске. Двигатели размещены в фюзеляже самолета в двух отсеках. Отсек подъемных двигателей, в котором они установлены тандемом с наклоном 10° вперед, расположен за кабиной летчика. Отсек подъемно-маршевого двигателя находится за передним топливным баком.

Воздухозаборники подъемных двигателей расположены под верхней открывающейся створкой за кабиной летчика, а воздухозаборники подъемно-маршевого двигателя – боковые однорежимные, снабжены перепускными створками и щитками для слива пограничного слоя.

ПМД имеет одиннадца- тиступенчатый компрессор и двухступенчатую турбину, сопло – нерегулируемое. Запуск ПМД – электрический от внешнего источника питания. ПД имеют шестиступенчатый компрессор и одноступенчатую турбину.
