Отделение управления находится в средней части танка, при этом доступ в него возможен как через люк в крыше корпуса, так и через боевое отделение. Рабочее место механика-водителя оснащено тремя перископическими приборами наблюдения.

Боевое отделение располагается в кормовой части корпуса. Смонтированная здесь трехместная сварная башня имеет необычную заостренную от бортов к носовой части клиновидную форму. На первых модификациях танка «Меркава» Мk.1 и Mk.2, отличающихся в основном друг от друга некоторыми элементами бронирования ходовой части, в башне устанавливалась 105-мм нарезная пушка М-68. Это американское орудие выпускалось в Израиле по лицензии и, кроме танков «Меркава», монтировалось также на трофейных танках Т-54 и Т-55.

Пушка, снабженная теплоизоляционным кожухом, стабилизирована в двух плоскостях наведения. Боекомплект к ней включает 62 выстрела осколочно-фугасными, кумулятивными, бронебойно-подкалиберными (снаряд М111, способный пробить броню толщиной до 150 мм) и дымовыми боеприпасами, которые хранятся в контейнерах из огнестойкого материала.

Дополнительное вооружение танка состоит из спаренного с пушкой 7,62-мм пулемета. Еще по одному пулемету такого же калибра крепятся на кронштейнах у люков командира и заряжающего. Кроме того, при необходимости на башне может устанавливаться 60-мм гранатомет для стрельбы дымовыми, осветительными, а также противопехотными осколочными минами.

В башне размещаются 3 члена экипажа. В распоряжении наводчика имеется пульт управления огнем, комбинированным лазерным перископическим прицелом-дальномером, цифровым баллистическим вычислителем, перископическим смотровым прибором.

Командир, чье рабочее место находится сзади наводчика, располагает панорамным прицелом и шестью смотровыми приборами по периметру люка. Прицел командира связан с прицелом-дальномером наводчика, благодаря чему он может давать последнему целеуказание, а при необходимости вести стрельбу из пушки вместо наводчика.

Заряжающий пользуется одним перископическим прибором наблюдения.

Доступ в боевое отделение, помимо люков в крыше башни, обеспечивается также за счет аварийного люка в днище корпуса и большого люка, сделанного в кормовом броневом листе корпуса.

В качестве силовой установки на танках «Меркава» применяется американский дизельный двигатель AVDS-1790-5А мощностью 900 л. с. Трансмиссия гидромеханическая.

Ходовая часть представлена шестью парами сдвоенных обрезиненных опорных и тремя парами поддерживающих катков. Ведущие колеса находятся спереди. Траки гусеницы цельнометаллические, с открытым шарниром.

В стандартное оборудование, которое устанавливается на танках «Меркава» всех модификаций, также входят фильтровентиляционное оборудование, воздухоочиститель, автоматическая система пожаротушения и средства радиосвязи.

Танк «Меркава», весящий 60 т, способен развивать максимальную скорость 46 км/ч и преодолевать подъем 30°, вертикальную стенку высотой до 1 м, ров шириной до 3 м и брод глубиной до 1,4 м.

Нужно сказать, что особого внимания заслуживает следующая модификация танка «Меркава».

«Меркава» Мk.3. Израильская армия получила первые танки данной модификации в начале 1900 года. Они отличаются улучшенными основными боевыми качествами. Так, достаточно высокая живучесть этих машин на поле боя обуславливается применением новой модульной броневой защиты корпуса и башни, закрепленной болтами на передних и боковых поверхностях корпуса и башни. Данная конструкция бронирования очень практична с той точки зрения, что в случае поражения снарядами модулей их очень легко заменить даже в полевых условиях. Кроме того, модули можно изготавливать отдельно от танков, что удешевляет производство.

Другими новшествами, используемыми при модернизации «Меркавы», являются система быстрого слива топлива из кормовых баков в случае их повреждения, противопожарное оборудование с применением сжиженного газа в качестве огнетушащего состава, система, которая подает звуковой сигнал, извещающий экипаж об облучении танка лазером.

Основным вооружением машины служит стабилизированная в двух плоскостях наведения гладкоствольная 120-мм пушка МG-251, снабженная эжекционным устройством и теплоизоляционным кожухом ствола.

В боекомплект к ней входят унитарные выстрелы с бронебойными подкалиберными и многоцелевыми снарядами. При этом стрельба из орудия может вестись как боеприпасами израильского производства, так и американскими и немецкими.

Система управления огнем «Матадор» Mk.3 включает стабилизированный комбинированный прицел наводчика со встроенным лазерным дальномером, электронный баллистический вычислитель и датчики условий стрельбы.

Вспомогательное вооружение танка представлено 7,62-мм пулеметом, спаренным с пушкой, и двумя пулеметами такого же калибра, закрепленными на кронштейнах перед люками командира и заряжающего. На крыше башни возможна также постановка 60-мм миномета.

Силовая установка «Меркавы» Мk.3 состоит из американского 12-цилиндрового дизельного двигателя AVDS 1790-9АR мощностью 1200 л. с. Двигатель выполнен в одном блоке с гидромеханической трансмиссией.

Проходимость танка осталась на уровне предыдущих модификаций, максимальная скорость движения по шоссе повысилась до 60 км/ч.

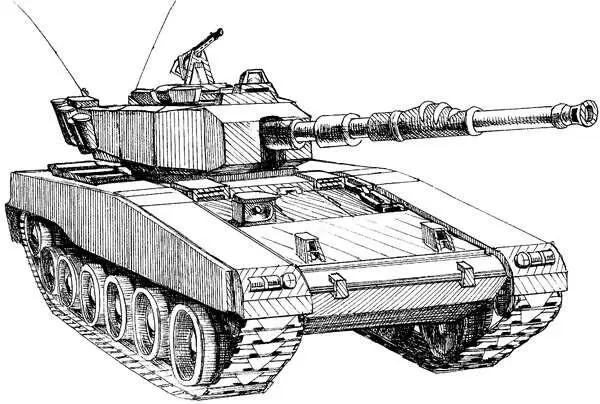

Работу над проектированием боевого танка NKPz ( рис. 140 ) в 70-е годы вела швейцарская компания «Контраверс». Базой для создания новой модели танка стала конструкция израильской боевой машины «Меркава».

Боевая масса танка составляет 50 т. Его максимальная скорость не превышает 60–70 км/ч. А запас хода по топливу равен 500 км.

В средней части корпуса находится отделение управления. Боевое отделение с вращающейся башней расположено в средней части.

Главным вооружением танка является гладкоствольная пушка калибра 120 мм (производство германской фирмы «Рейнметалл»), оснащенная автоматическим устройством заряжания. Для размещения боекомплекта, состоящего из 44 снарядов, предусмотрен специальный отсек, находящийся в средней части машины. Там же находятся и отсеки для топливных баков, а также для аккумуляторов.

Пушку дополняют два пулемета калибра 7,5 мм. Один из них находится у пушки. Другой, играющий роль зенитного орудия, крепят на крыше башни. К ним прилагаются 5000 патронов.

Экипаж NKPz состоит из 3 человек: командира, наводчика и водителя. Управлять огнем им помогает модернизированная система, спроектированная и выполненная фирмой «Контраверс». В ее функции входит также обнаружение и исправление возможных повреждений.
