На «Элефанте-1В» установлен 12-цилиндровый дизельный двигатель с турбонаддувом мощностью 950 л. с., который позволяет машине при движении по шоссе развивать скорость до 58 км/ч. Трансмиссия автоматическая гидромеханическая. В ходовой части использована торсионная подвеска.

Танк «Элефант-1В» способен преодолеть подъем до 30°, вертикальную стенку высотой 0,9 м, траншею шириной 3,5 м и брод глубиной 1,2 м.

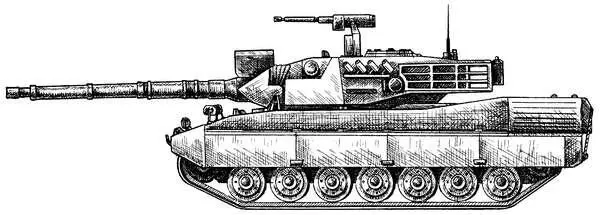

В Италии серийное производство танков OF-40 ( рис. 143 ), предназначенных для экспорта в страны Ближнего и Среднего Востока, началось в 1980 году.

Корпус и башня OF-40 имеют сварную конструкцию. Борта корпуса и ходовая часть прикрыты съемными стальными противокумулятивными экранами толщиной 15 мм.

В передней части корпуса находится рабочее место механика-водителя, в распоряжении которого есть три перископических прибора наблюдения. Слева от него размещается часть боекомплекта пушки.

В трехместной башне установлена 105-мм нарезная пушка итальянского производства, по сути, являющаяся аналогом английской танковой пушки L7 такого же калибра. Боекомплект к ней состоит из 57 унитарных выстрелов со снарядами трех типов: бронебойными, кумулятивными и осколочно-фугасными.

В систему управления огнем входят лазерный дальномер (совмещен с оптическим прицелом наводчика) и цифровой баллистический вычислитель. Командир танка располагает панорамным прицелом 8-кратного увеличения с пассивным ночным каналом наблюдения.

Вспомогательное вооружение танка представлено спаренным с пушкой 7,62-мм пулеметом и 12,7-мм пулеметом, закрепленным на командирском люке и использующимся в качестве зенитного. Кроме того, по бортам башни смонтированы дымовые гранатометы.

В качестве силовой установки OF-40 применен 10-цилиндровый V-образный дизельный двигатель 838 Са М500 германского производства. В одном блоке с ним выполнена гидромеханическая трансмиссия. Запас хода по топливу составляет 600 км.

В ходовой части на каждый борт приходится по семь опорных и три поддерживающих катка, имеющих индивидуальную торсионную подвеску. Гусеницы с резинометаллическим шарниром, обрезиненной беговой дорожкой и резиновыми накладками траков.

Танк способен развить максимальную скорость 60 км/ч и преодолеть следующие препятствия: вертикальную стенку высотой 1,1 м, ров шириной до 3 м, брод глубиной до 1,2 м (с комплектом ОПВТ — до 3 м).

Помимо всего прочего, OF-40 оснащен аппаратурой радиосвязи, автоматической системой пожаротушения, фильтровентиляционной установкой, кондиционером.

В 1981 году фирма «ОТО Мелара» провела модернизацию танка OF-40, направленную в основном на повышение его огневой мощи. В ходе работ на машинах были установлены система стабилизации пушки в двух плоскостях наведения и цифровая система управления огнем ОG 14 LR. Кроме того, на пушках танков монтировались телевизионные камеры, передающие изображение на экраны, установленные перед командиром и наводчиком. Модель танка с усовершенствованной системой управления огнем получила обозначение OF-40 Мк.2 .

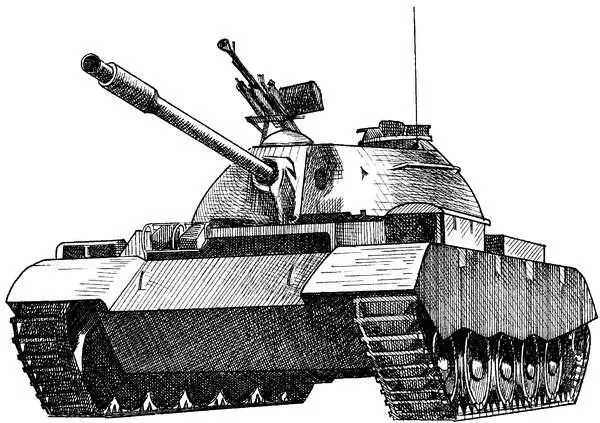

В середине 70-х годов китайская фирма «NORINCO» создала и построила танк ТИП 69 ( рис. 144 ). Впервые он был предъявлен широкой публике на военном параде в Пекине в сентябре 1982 года. В данное время эта модель находится в серийном производстве и имеется на вооружении Народно-освободительной армии Китая.

Машины ТИП 69 строились на экспорт и поставлялись в вооруженные силы Ирака, Ирана, Пакистана, Таиланда. Помимо этого, китайские специалисты оказали помощь Пакистану в строительстве завода по капитальному ремонту танков ТИП 69. На этом же заводе производят данную модель танка, собирая их из узлов и агрегатов, поставляемых из Китая.

Танк ТИП 69 имеет классическую систему компоновки, согласно которой моторно-трансмиссионное отделение расположено в задней части корпуса. Корпус танка изготовлен методом сварки из стальных бронелистов. На нем установлена литая полусферическая башня. Толщина верхней литой лобовой бронедетали равна 97 мм, передняя часть брони составляет толщину 203 мм. На бортах и ходовой части установлены противокумулятивные экраны.

В экипаже танка 4 человека. Место механика-водителя устроено в отделении управления в передней части корпуса по левому борту, а командира танка, наводчика и заряжающего — в башне, смонтированной в боевом отделении (средняя часть корпуса).

В башне установлено все основное вооружение танка ТИП 69. Первые серийные образцы, имевшие обозначение ТИП 69-I, были оснащены гладкоствольной 100-мм пушкой, в боекомплекте которой имелись выстрелы унитарного заряжания с бронебойными подкалиберными, кумулятивными и осколочно-фугасными снарядами.

Китайцы стали выпускать танки модификации ТИП 69-II в 1982 году, на вооружении которых была нарезная 100-мм пушка. Ее боекомплект состоял из бронебойных подкалиберных, кумулятивных и осколочно-фугасных снарядов, а также трассирующих оперенных бронебойных подкалиберных снарядов.

На машине установлена усовершенствованная система управления огнем марки JSFCS-212, которая была создана фирмой «NORINCO». Она содержит в себе стабилизированный прицел для наводчика, прибор наблюдения и прицеливания командира, электронный баллистический вычислитель, систему датчиков входной информации (скорость бокового ветра, температура воздуха, наклон оси цапф пушки), лазерный дальномер, двухплоскостной стабилизатор пушки и блок управления.

Лазерный дальномер установлен на стволе пушки и выполнен на основе неодима. Конструктивно он аналогичен лазерному дальномеру советского танка Т-62. При помощи этого прибора наводчик может измерить дальность расстояния до цели от 300 до 3000 м с точностью до (плюс-минус) 10 м. Помимо этого, на танке установлен комплекс приборов стрельбы и наблюдения. Имеется командирский прибор наблюдения, у которого кратность увеличения днем равна пяти, ночью — шести, а дальность определения целей — 350 м. Угол поля зрения прибора днем 12 %, ночью — 8 %. У наводчика есть ночной прицел (кратность увеличения — 7, угол зрения — 6 %, дальность определения целей — 800 м).

Применение системы управления огнем дает возможность поражать неподвижные и мобильные цели как днем, так и ночью, причем с первого выстрела с вероятностью 50–55 %.

К вспомогательному вооружению относится спаренный с пушкой 7,62-мм пулемет, курсовой пулемет калибра 7,62 мм, устанавливаемый неподвижно на лобовой броне, а также зенитный 12,7-мм пулемет, находящийся на турели над люком заряжающего.
