На заметку

Освещение кухни будет бесполезным, если на важные для работы места будут падать тени.

В дополнение к розеткам такие электроприборы, как пристенные обогреватели и электрорадиаторы, могут быть стационарно подсоединены к сети.

Количество таких приборов не ограничивается, при условии что они подсоединяются через соединительное устройство с выключателем и предохранителем (соединитель с предохранителем). В Британии такие устройства можно видеть в большинстве домов, они используются для включения/выключения таких приборов, как посудомоечная машина или холодильник, вместо того чтобы ползать под столом в поисках розетки.

Такие соединители с предохранителем (СП) можно также использовать для защиты отдельных участков цепи при стационарном подключении, например, настенного светильника, полотенцесушителя или вытяжного вентилятора. Когда соединитель с предохранителем применяется для подсоединение прибора напрямую к сети, то провод от прибора подключается к СП через отверстие в его корпусе. Небольшое отделение для предохранителя, тоже в корпусе, содержит соответствующий прибору предохранитель. СП могут быть как с выключателем (например, для стиральной машины и т. и.), так и без выключателя (для приборов, которые могут иметь таймер или выключаться другими средствами). В России вместо СП используются кабельные выводы, к клеммам, внутри которых, подсоединяются шнуры питания электроприборов.

Как упоминалось ранее, мощные потребители, такие, как электроплита или душ с электроподогревом [25] Особенно это касается проточных водонагревателей, где высокая потребляемая мощность (до 15 кВт и более) опасно соседствует с водой. Для таких приборов делать проводку с соответствующей защитой (автомат, УЗО) и кабелем подходящим для мощности выбранного прибора должен только квалифицированный мастер. — Примеч. перев. должны иметь отдельную цепь, а их подключение/отключение обычно обеспечивается двухполюсным выключателем. Обычный однополюсный выключатель при выключении прерывает только фазный провод, а двухполюсный — и фазный, и нулевой провод цепи.

Помимо цепи розеток и цепи освещения в вашем доме есть и другие, обычно более мощные (и поэтому более опасные) электрические цепи, о которых надо знать.

Самым мощным потребителем электроэнергии в доме, скорее всего, будет электроплита. Поэтому она должна быть подключена напрямую к электрощитку посредством собственной радиальной цепи. Стационарная электроплита подключается гибким кабелем (шнуром) со специальной вилкой к специальной розетке. И вилка, и розетка рассчитаны на 32 А. Другой конец гибкого кабеля должен быть надежно закреплен хомутом внутри сетевой колодки электроплиты. Кабель следует размещать в стороне от вентиляционных отверстий духового шкафа. Он не должен быть зажат между плитой и стеной.

Электропитание к 32-амперной розетке подводится кабелем сечением 6 мм 2. Этот кабель подсоединяется к отдельному автоматическому выключателю на щитке. Номинал автомата 32 А.

Еще один прибор со своей отдельной цепью электропитания — это погружной водонагреватель, когда он используется как дублер горячего водоснабжения. Водонагреватель также подсоединяется через двухполюсный выключатель, расположенный близко к прибору и соединенный с ним кабелем повышенной гибкости в термостойкой изоляции.

Водонагреватели мощностью выше 1,5 кВт также должны иметь собственную цепь питания с защитой, идущую от электрощитка.

Душ с электроподогревом (который тоже, конечно, водонагреватель) должен запитываться напрямую с электрощитка свой собственной цепью. По соображениям безопасности он должен быть защищен УЗО и включаться двухполюсным выключателем, который оборудован световым индикатором, а также механическим флажковым индикатором.

На заметку

Существуют кухонные водонагреватели-кипятильники, которые подают кипяток прямо в чашку через кран для кипящей воды.

Емкостные водонагреватели и наружные светильники/розетки тоже должны получать питание по отдельным цепям, и снова, поскольку это требует подключения к основной сети, потребуются услуги квалифицированного электрика. В этой книге не дается специализированная информация о сечениях кабелей и номиналов предохранителей, поскольку в большинстве случаев это было бы нарушением требований британских строительных норм и правил в плане работы с электросетями без соответствующих разрешений и лицензий.

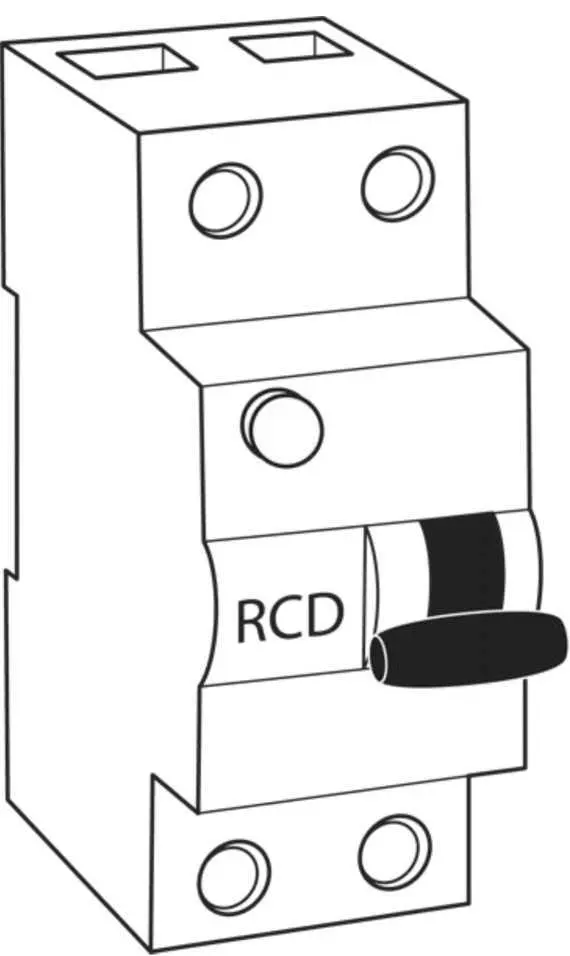

Рис. 7.5. УЗО (устройство защитного отключения).

Наконец, еще один тип электроцепей — цепи сверхнизкого напряжения, которые могут называть низковольтными цепями или цепями низкого напряжения. Освещение со сверхнизким напряжением обеспечивается галогенными лампами с вольфрамовой нитью накаливания, дающими в два-три раза больше света, чем обычные лампы такой же ваттности (мощности). Они запитываются напряжением 12 вольт — а не 230 вольт, которые требуются для традиционного освещения, — с применением (скрытого) трансформатора. С помощью такого трансформатора потребление энергии может быть снижено на величину до 60 %, хотя это станет заметно только при замене нескольких традиционных светильников. Кроме того, срок службы ламп увеличивается примерно втрое.

Ключевой момент

Дешевые лампы любой ваттности долго не служат.

Галогеновые лампы устанавливаются в специальные многофасеточные зеркальные отражатели с герметично закрытой передней частью и могут безопасно использоваться в кухнях и ванных. Их называют дихроичными рефлекторами, и это означает, что основная часть вырабатываемого лампой тепла отражается назад, а не в комнату. В результате освещение получается относительно холодным.

Если вы используете сверхнизковольтное освещение для всей комнаты, то практическое правило гласит: одна 20-ваттная лампа с широким лучом на квадратный метр или одна 50-ваттная лампа на 1,5 квадратных метра. Это правило начинается в полуметре от края комнаты.

Обычно трансформаторы для сверхнизковольтного освещения ставятся в полости пола или потолка, и очень важно обеспечить им хорошую вентиляцию. Не закрывайте их изоляцией, помните, что тепло уходит назад. Ни в коем случае не располагайте трансформаторы рядом с трубами отопления. Большинство трансформаторов оснащены тепловой защитой, отключающей их в случае перегрева сердечника. Трансформатор автоматически включится снова, когда температура понизится.
