Майкл Эдвардс - Сделай сам. Все виды работ для домашнего мастера

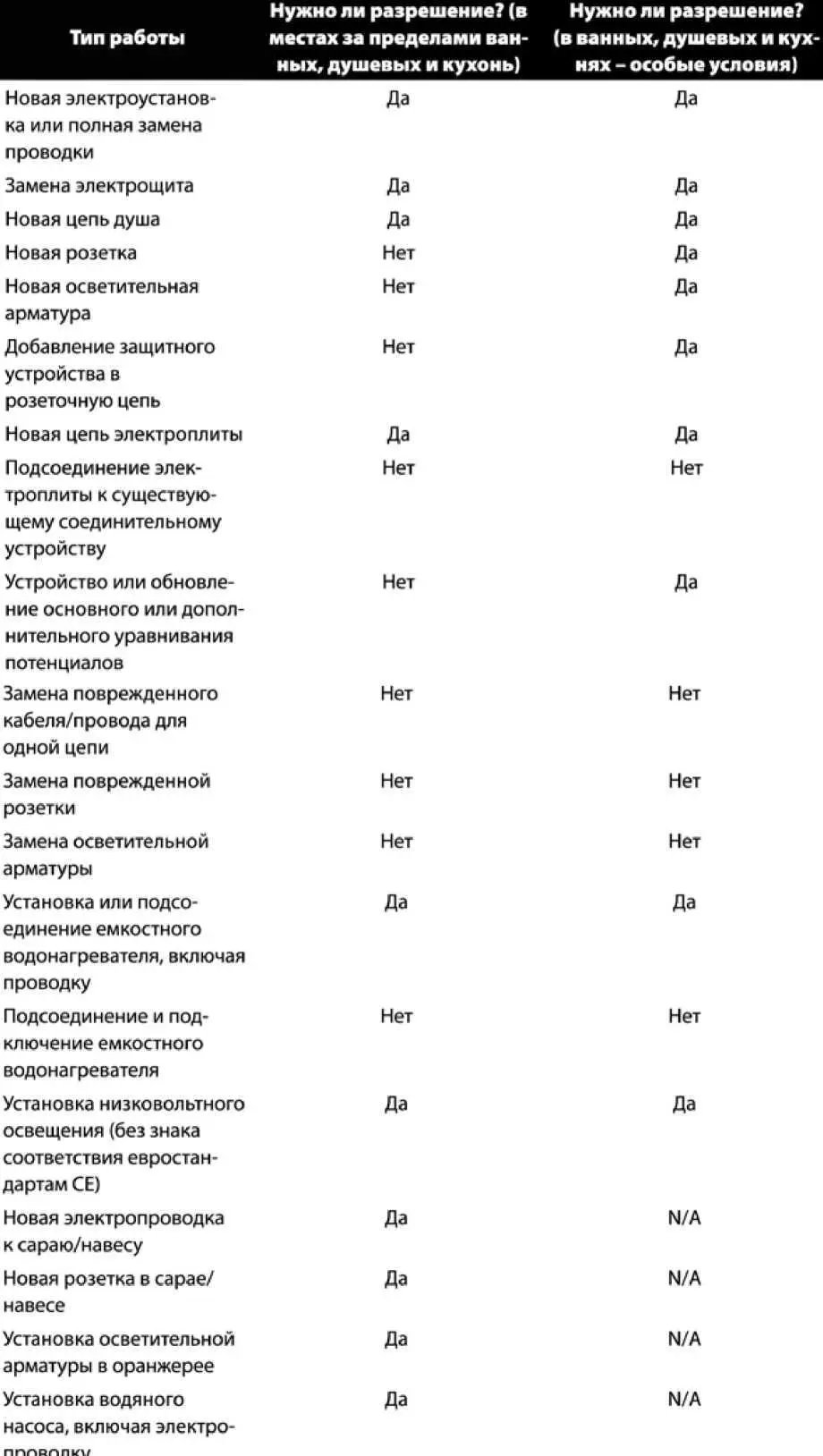

В строительных нормах и правилах Великобритании указывается, что все электротехнические работы должны проводиться компетентным субъектом [18] В РФ электротехнические работы регламентируются различными нормативными документами, такими, как ГОСТ, ПУЭ (правила устройства электроустановок), СНиП, СП. Положения этих документов приближены к стандартам Международной электротехнической комиссии (МЭК). Они не запрещают выполнение электротехнических работ владельцем жилища, однако строго ограничивают то, что можно делать без надзора. Некоторые работы можно проводить без уведомления соответствующих органов надзора, другие же — например, многие работы в кухне и ванной — требуют согласования до их начала. — Примеч. перев. . Невыполнение этого условия может сделать недействительной вашу страховку на дом, поэтому перед началом любых электротехнических работ проконсультируйтесь в соответствующих надзорных органах. Таблица ниже дает первичные рекомендации.

Для того чтобы понимать, как безопасно решать проблемы с электричеством, надо понимать, как в жилище устроено электроснабжение. Электроэнергия попадает в ваш дом через электросчетчик — прибор учета потребления электроэнергии, который измеряет, сколько вы потребляете. Этот счетчик, хотя и установлен на вашей «территории», является собственностью электрокомпании [19] В РФ в разных случаях собственником прибора учета электроэнергии может быть и физическое лицо, и управляющая компания, и электрокомпания. Поэтому следует выяснить, кто является ответственным за счетчик, контролирующий потребление электроэнергии именно вашим жилищем, и выполнять действия, предписанные законодательством (поверка, проверка, замена с оплатой нового прибора и т. и.). — Примеч. перев. . Ни в коем случае нельзя самостоятельно вмешиваться в его работу, «регулировать» его, портить.

Затем электроэнергия поступает на электрощит(ок). В Великобритании это может быть и блок плавких предохранителей — щиток с предохранителями старого образца. В России — квартирный или этажный щиток с автоматическими выключателями. Они имеют разные номиналы, указанные в амперах, которые показывают допустимую силу долговременно протекающего электрического тока. Чем больше количество ампер, тем больше тока может использовать электроприбор до срабатывания предохранителя.

Электрические щиты/щитки заменили старые щитки с предохранителями. Вместо плавких предохранителей теперь используются автоматические выключатели (автоматы) и защитные устройства по дифференциальному току (УЗО, или ВДТ — устройство защитного отключения, или выключатель дифференциального тока) [20] Есть комбинация автомата и УЗО — дифференциальный автомат. Его эффективность будет зависеть от типа электропроводки. Поэтому подбор защитных устройств для вашей домашней электросети следует делать с участием профессионала. — Примеч. перев. .

Автомат (рис. 7.1) в своей основе просто защитный выключатель. Когда он фиксирует какое-то нарушение электроцепи, такое, как короткое замыкание или перегрузку, то срабатывает (выключается) и разрывает цепь. Это легко заметить, так как рычаг выключателя автомата будет в положении OFF (ВЫКЛ.) или, если это кнопка, то она будет в выступающем положении.

УЗО (рис. 7.5) является очень чувствительным прибором, который обнаруживает любую утечку на землю в защищаемой им цепи. В случае утечки, он за доли секунды отключает подачу электроэнергии в цепь. Например, если вы газонокосилкой перерезали провод, то УЗО тотчас сработает. УЗО в электрощитке может защищать больше одной цепи.

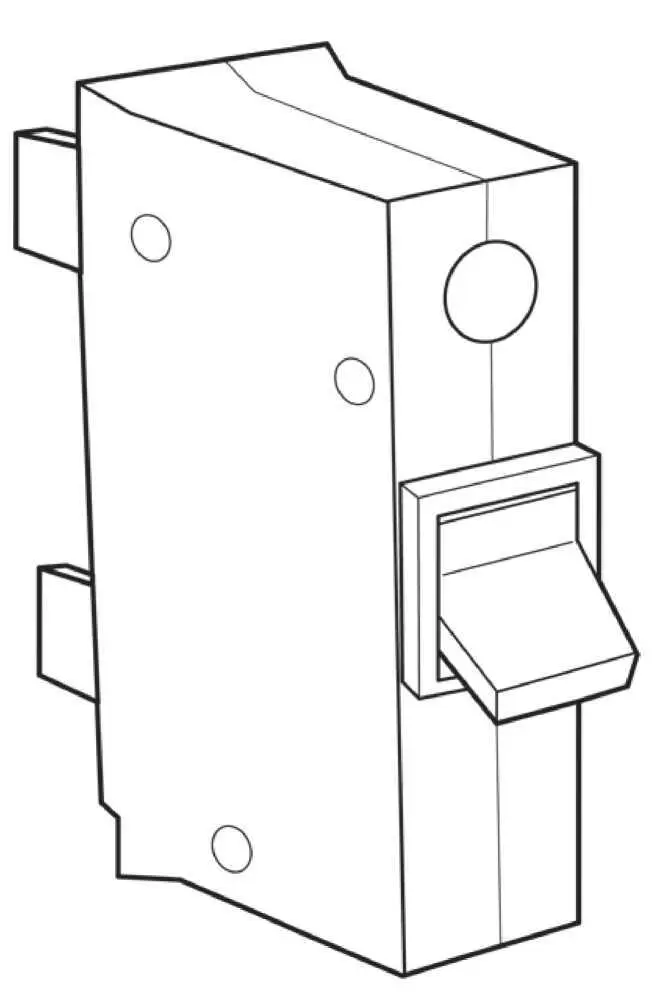

Рис. 7.1. Автомат.

В соответствии с нормами и правилами любая розетка, к которой потенциально может подсоединяться «уличный» потребитель, должна быть защищена УЗО. Это предполагает, что каждая розетка на первом этаже должна иметь защиту в виде УЗО. Сегодня большинство домов оборудовано электрощитками с раздельной нагрузкой. Такие щитки защищают розетки автоматами и УЗО.

Если есть малейшие сомнения в безопасности выполнения электротехнических работ самостоятельно, необходимо проконсультироваться у квалифицированного электрика. Как упоминалось ранее, есть требование закона о получении полного сертификата квалифицированного электрика на все выполненные вами работы (в Британии — completion certificate), связанные с подключением к сети электроснабжения. На работы внутри домовых электроцепей требуется «сертификат соответствия» на внутридомовые электроцепи (в Британии — minor works certificate).

В целом следует иметь в виду следующее:

• Выключайте автомат, защищающий цепь, с которой вы работаете.

• Сделайте так, чтобы никто не мог случайно включить подачу электроэнергии.

• Используйте только сертифицированные материалы [21] В РФ предпочтительно выбирать кабели/провода, изготовленные по ГОСТ, а не по ТУ, так как последние могут изготавливаться (с целью снижения цены в погоне за сверхприбылью) без соблюдения необходимых требований, в частности, по сечению провода — уменьшая его, а следовательно, и снижая допустимые нагрузки, что может вести к опасным последствиям. — Примеч. перев. .

Постоянная проводка выполняется кабелем [22] В повседневной жизни в РФ нет единого подхода в отношении терминов провод, кабель, жила, проводник. Здесь и далее под кабелем будем понимать систему изолированных проводников в дополнительной изоляции и, при необходимости, в броневом защитном кожухе, а под проводом — одножильный или многожильный проводник в трубчатой изоляции или без нее. Проводом могут называть и отдельную жилу. Кабель является более защищенным электротехническим изделием, чем провод. В торговых сетях одни и те же электротехнические изделия могут называться по-разному, поэтому понимайте, что вам нужно, чтобы суметь объяснить это продавцу. — Примеч. перев. , который содержит отдельные изолированные проводники (жилы, которые часто называют проводами, что для непосвященного может вносить определенную путаницу, см. вторую сноску на этой странице). Эти отдельные провода заключены в наружный электроизоляционный материал. Для стационарной электропроводки в жилых помещениях рекомендуется использовать малодымные, не поддерживающие горение, кабели типа Ввг-Нг-Ls. Кабели типа NYM можно использовать только при одиночной прокладке, — когда они не касаются друг друга или кабелей другого типа.
