Кабели, которые разводят электричество к комнатам от автоматических выключателей, на электрощитке организованы разными способами. Один тип цепи, используемый для розеток, называется радиальной. В радиальной цепи запитывается несколько розеток, но в отличие от кольцевой розеточной цепи (в России не используется) электроэнергия «заканчивается» на последней розетке.

На заметку

Для каждой работы есть свой инструмент, и проверка цепи после ее прокладки будет проще с помощью соответствующего оборудования. Даже подсоединение отдельной розетки можно проверить с помощью тестера для розеток, который вставляется в розетку, и при правильном ее подсоединении на тестере зажигается индикатор.

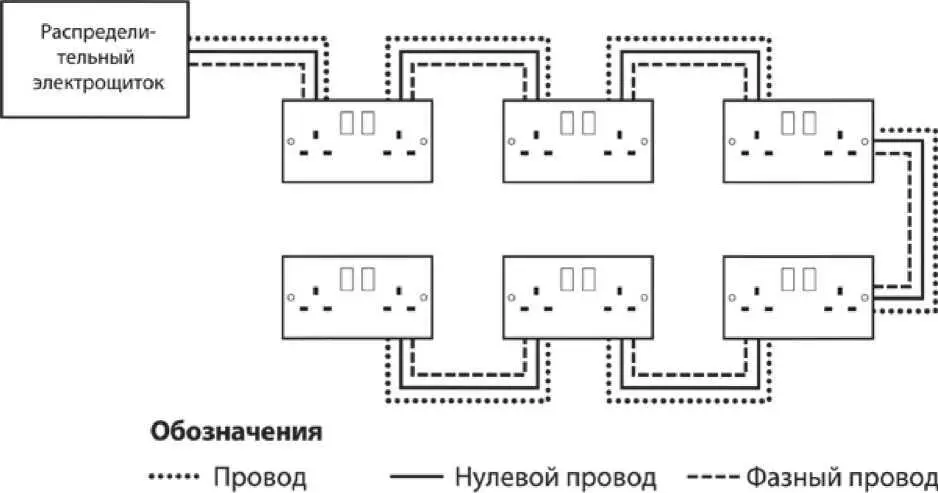

Рис. 7.2. Розеточная цепь.

Розеточная цепь (рис. 7.2) представляет собой кабель, который делает петлю по дому, подавая энергию к одной розетке, от нее к следующей и так далее. Эта цепь защищается автоматическим выключателем на 30 А, кабель с изоляцией ПВХ трехжильный, с заземляющей жилой, сечение 3*2,5 мм. Обычно дом имеет, как минимум, три розеточных цепи — одна для кухни, другая для ванной и третья для комнат. При аварийном отключении одой из цепей, наличие в доме более одной розеточной цепи в большинстве случаев позволяет получать электроэнергию из другой.

Количество розеток в одной цепи строго не ограничено, но планировать надо так, чтобы в одной мощность подключенных к ней электроприборов не превышала 3,5 кВт.

Существуют нормы на количество розеток в помещениях. В комнатах — не менее одной розетки на каждые 4 м периметра, в коридорах квартир — не менее одной розетки на каждые 10 м 2площади, в кухнях квартир — не менее четырех розеток.

Скрытую проводку обычно прокладывают внутри штукатурки или в штробы (канавки) стены по вертикали и горизонтали. Расположение кабелей должно быть точно известно во избежание повреждения при сверлении отверстий, забивании гвоздей и т. п. Нельзя прокладывать скрытую проводку по диагоналям.

Один из вариантов прокладки скрытой проводки — залить кабели бетонной стяжкой пола. Кабели предварительно должны быть помещены гофрированные пластиковые трубы и фиксированы, например, скобами. Проводка под полом должна отстоять от стен на 15 см.

Открытую проводку обычно ведут в специальных пластиковых кабель-каналах либо витым проводом на изоляторах. Выбор способа определяется эстетическими соображениями.

Освещение в доме делится на три категории: общее, рабочее и специальное.

Общее освещениеобеспечивает освещенность всего помещения в целом без концентрации на какой-то части комнаты.

Рабочее освещениеобеспечивает свет для конкретной задачи, такой, как шитье или чтение, когда общего освещения может быть недостаточно.

Специальное,или местное, освещениепредполагает освещение определенных мест, таких, как рабочий кухонный стол под навесными полками.

Планируя освещение конкретной комнаты, разумно подумать о функциях этого помещения и что будет делаться в данной комнате. Большинству комнат потребуется общее освещение, которому с помощью выключателя-регулятора светового потока (диммера) можно придавать различную интенсивность.

На заметку

При разводке кабелей к осветительной арматуре и розеткам делайте это максимально очевидным способом, так чтобы при последующих работах (например, при навешивании картины) кто-то другой, увидев на стене розетку, мог считать, что скрытая проводка идет либо вверх, либо вниз от нее. Это может предотвратить попадание сверла в кабель.

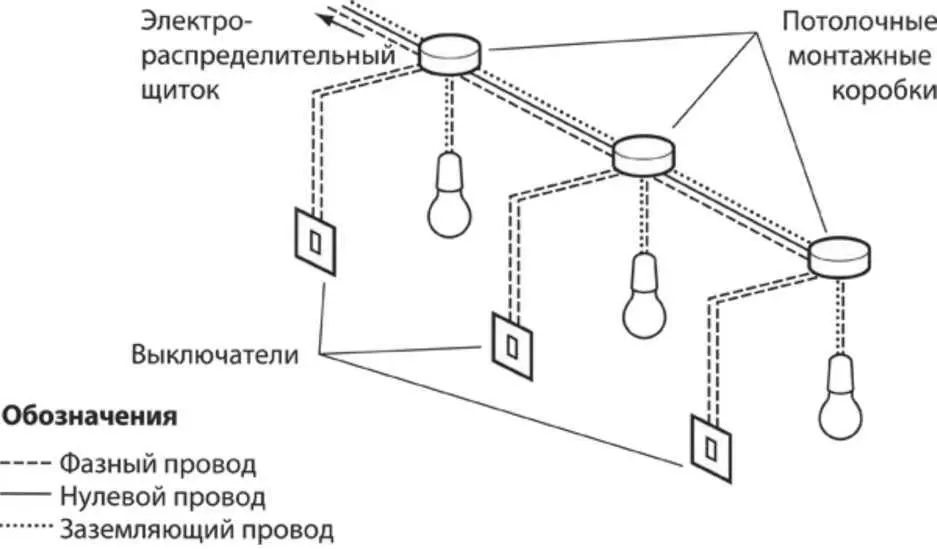

Самым распространенным типом осветительной цепи является радиальная цепь, когда кабель ведется от щитка к первому осветительному устройству через потолочную электромонтажную коробку, как показано на рис. 7.3. Выключатель этой цепи также подключается к монтажной коробке. В разрыв фазного провода на лампу ставится выключатель, поэтому провода выключателя показаны пунктиром. Когда выключатель включен, ток течет по обоим проводам. Затем кабель проходит к следующей потолочной монтажной коробке и так далее, пока все они не будут подключены.

Рис. 7.3. Радиальная цепь освещения.

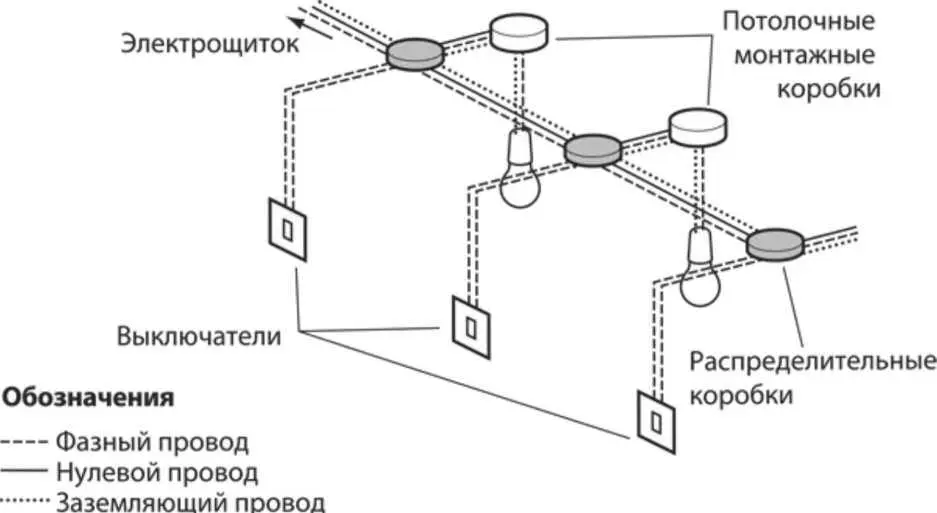

Другим типом цепи освещения является цепь с распределительными электромонтажными коробками, когда кабель цепи освещения приходит от щитка в распределительную коробку с четырьмя клеммами. Кабель следует через одну распределительную коробку к следующей, а провода к подвесному светильнику и выключателю подсоединяются к распределительной коробке. Хотя этот тип цепи освещения все еще используется, он менее удобен, чем радиальная система, где все провода можно расположить в потолочной распределительной коробке.

Рис. 7.4. Цепь с распределительными коробками.

Большинство людей полагают, что замена осветительной арматуры настолько проста, что не делают заметок, куда какой провод приходил в старой арматуре. Когда они монтируют новый светильник, то полагают, что все нулевые провода идут вместе, все фазные идут вместе и все заземляющие вместе(имеются в виду цвета проводов). Это не так! Фазный провод кабеля, идущий к выключателю имеет положенный ему цвет. А к осветительному прибору, фаза от выключателя подается по голубому проводу этого кабеля. Поэтому голубой провод этого кабеля должен иметь красный кембрик (изоляционная трубка) или намотанную на него красную изоленту, но нередко такая пометка отсутствует. В случае сомнений вы можете найти дополнительную информацию по этому вопросу на сайте www. diydoctor. org.uk.

Ключевой момент

Если у вас нет официальной квалификации для сертификации своей работы, то вам НИ В КОЕМ СЛУЧАЕ нельзя делать новые электрические цепи в вашем доме.

Для ванных комнат существуют строгие предписания в отношении устанавливаемой осветительной арматуры и мест ее монтажа. Эти предписания делят ванную на четыре отдельные зоны. Каждая зона связана с расположением источника воды, то есть ванна, душ, раковина и т. п. Освещению в ванных присвоен класс IP-защиты, которая показывает уровень защиты осветительной арматуры от доступа пыли и воды. Ее показатель выражается двумя цифрами, и чем выше обе части, тем лучше. Если есть сомнения о расположении какой-то осветительной арматуры, нужно проконсультироваться с квалифицированным электриком. Кухни также относятся к особым зонам со специальными предписаниями, поэтому также следует проконсультироваться у специалистов относительно расположения там светильников.
