Билл Хилтон - Мебель для дома своими руками. Приемы работы и подробные чертежи

Валики фрезеруйте валиковой фрезой 5 мм (3/16 дюйма). Фальцы делайте шириной 13 мм (½ дюйма) и глубиной 10 мм (⅜ дюйма).

Теперь увеличьте контур для резьбы, сделав полноразмерный трафарет/шаблон из бумаги или картона. Перенесите контур на заготовки. Вырежьте электролобзиком и тщательно зашлифуйте обрезанные кромки.

4. Соберите среднюю галерею. Детали просто сколачиваются финишными гвоздями 51 мм (6d). Шляпки заглубите и зашпаклюйте.

Поставьте галерею на корпус и также прибейте ее. Шляпки заглубите и зашпаклюйте.

В заключение разметьте и просверлите отверстия диаметром 8 мм (5/16 дюйма) под нагели для крепления верхнего корпуса. В каждой боковине галереи по два таких отверстия: одно на расстоянии 45 мм (1·¾ дюйма) от задней стенки, другое на расстоянии 143 мм (5·⅝ дюйма) от задней стенки.

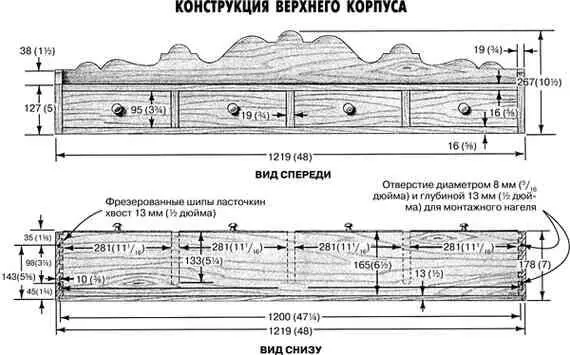

1. Вырежьте детали корпуса. К деталям относятся: крышка и днище, перегородки, задняя стенка и боковины верхней галереи. Боковины, боковины верхней галереи и перегородки должны вырезаться из материала 19 мм (¾ дюйма) по размерам, указанным в Спецификации.

Материал крышки и днища должен быть распилен или простроган до толщины 16 мм (⅝ дюйма). Материал для задней стенки — до толщины 13 мм (½ дюйма). При необходимости — в случае задней стенки это вполне вероятно — склейте узкие доски в панель нужной ширины.

2. Сделайте фальцы на боковинах. Боковина на 13 мм шире крышки и днища так чтобы задняя стенка накладывалась на крышку и днище и ее торцевое волокно закрывалось боковинами. На задних кромках боковин вырежьте фальцы глубиной 10 мм (⅜ дюйма) и шириной 13 мм (½ дюйма).

3. Отфрезеруйте ласточкины хвосты. Крышка и днище присоединяются к боковинам шипами ласточкин хвост в полупотемок. Как и другие шипы проекта, у оригинала они были вырезаны вручную, а у репродукции фрезером. Используйте то же оборудование и настройку, которые были использованы для ласточкиных хвостов выдвижных ящиков.

Однако — и это БОЛЬШОЕ однако — крышка и днище имеют трапециевидные шипы, что означает, что они идут перед шипорезным шаблоном. И поскольку они длиной почти метр 120 см (4 фута), вам придется поднимать шаблон. Высота стандартного верстака не подойдет.

4. Соберите корпус. Склейте вместе боковины, крышку и днище. Вдвиньте на место перегородки заподлицо с передними кромками корпуса и через крышку и днище забейте в них финишные гвозди 38 мм (4d). Заглубите шляпки и зашпаклюйте их.

5. Вырежьте заднюю стенку. Задняя стенка — один из ярких элементов серванта. Увеличьте образец контура задней стенки, сделав трафарет, чтобы перевести его на заготовку. Вырежьте контур электролобзиком и очень тщательно зашлифуйте обрезанную кромку.

6. Сделайте боковины галереи. У этих деталей один угол закруглен радиусом 25 мм (1 дюйм), есть валик диаметром 5 мм (3/16 дюйма), отфрезерованный вдоль нижней кромки. У боковин есть также фальц глубиной 10 мм и шириной 13 мм (½ дюйма), вырезанный под заднюю стенку.

7. Установите заднюю стенку и боковины галереи. Установите на место заднюю стенку и прибейте ее к корпусу. Прибейте на место боковины галереи. Забейте гвозди наискось через закругленную кромку в верхний корпус и через боковину в заднюю стенку. Заглубите и зашпаклюйте шляпки.

8. Установите верхний корпус на среднюю галерею. Вставьте концы нагелей в отверстия, просверленные в боковинах галереи. Аккуратно выровняйте верхний корпус относительно средней галереи, затем твердо прижмите к нагелям, чтобы сделать отметки для отверстий под нагели в верхнем корпусе.

Переверните верхний корпус и просверлите на каждой метке отверстие диаметром 8 мм (5/16 дюйма) и глубиной 13 мм (½ дюйма).

Вклейте в каждое отверстие в боковинах галереи по нагелю длиной 25 мм (1 дюйм) и установите на них верхний корпус.

9. Вырежьте детали выдвижных ящиков. При разных размерах боковых и задних панелей и днищ, все они сделаны из материала 10 мм (⅜ дюйма). Распилите и/или прострогайте материал до нужной толщины и вырежьте по размерам передние, боковые и задние панели и днища.

10. Вырежьте шипы ласточкин хвост. Передние и боковые панели соединяются ласточкиным хвостом в полупотемок. Отфрезеруйте их так же, как фрезеровали шипы для других ящиков и верхнего корпуса.

11. Вырежьте пазы для панелей днищ. Как показано на рисунке Конструкция выдвижных ящиков, днища ставится в паз шириной и глубиной 6 мм (¼ дюйма), отфрезерованный в передней и боковых панелях. Вырезайте паз прямой фрезой 6 мм (¼ дюйма) на фрезерном столе.

12. Соберите ящики. Вырезав соединения и зашлифовав детали, продолжите сборку. Приклейте боковые панели к передним. Вдвиньте днища на свои места и забейте в них по паре гвоздей через каждую боковую панель. Еще пару гвоздей забейте через днище в заднюю панель для фиксации сборки.

13. Установите ручки. У ящиков деревянные круглые ручки диаметром 25 мм (1 дюйм), которые можно приобрести во многих местах или заказать дистанционно. Просверлите отверстие по центру лицевой панели каждого ящика на расстоянии 45 мм (1·¾ дюйма) от ее верхней кромки и установите эти ручки.

14. Вставьте ящики в корпус. При необходимости прострогайте боковые панели или верхние кромки для хорошей пригонки.

Для этого проекта подходят разные отделки. О вариантах прочитайте в Подсказках на тему «Отделка в стиле кантри». Там вы получите идеи и советы по технике нанесения различных ЛКМ.

Оригинал был покрашен, а затем покрывался лаком очень давно. Мне кажется, что оригинальной отделкой была окраска, поэтому мы покрасили нашу репродукцию в цвет под названием «груша» из серии Old Village line ( Старая деревня ) компании Stulb Paint Company .

Какую бы отделку вы ни использовали, перед ее нанесением снимите все петли, защелки-запоры и латунные ручки.

Шипы ласточкин хвост распространены в мебели в стиле кантри. Сто — сто пятьдесят лет назад ласточкин хвост был базовым столярным соединением. Каждый столяр умел их вырезать.

Прочность соединения ласточкиным хвостом не зависит от клея или крепежных изделий. В те времена, когда клей был не слишком надежен, а крепеж не был дешевым, это было особенно важно. Соединения на шипах ласточкин хвост позволяют древесине сжиматься и расширяться, что весьма желательно при соединении больших деревянных деталей, таких как панели шкафов или боковины комодов. Также имейте в виду, что раньше, когда изготавливались оригиналы показанных в этой книге изделий, у делавших их столяров не было механических инструментов. Все — распиловка досок, вырезание соединений — делалось ручным инструментом. Даже пазы и фальцы должны были вырезаться специальными рубанками или пилой и стамеской. В этом контексте вырезание вручную ласточкиных хвостов было не очень обременительным.
