13. Установите сборку центральной стойки. После высыхания клея и демонтажа зажимов со сборки центральной стойки установите ее на место. Для ее крепления вбейте гвозди через различные рамные детали в торцы деталей сборки. Например, забивайте гвозди через днище в стойку, через заднюю стойку в боковые упоры и полкодержатель и через боковые перекладины в ящичные бруски (перекладины).

14. Прибейте на место полку. Полка сделана из нескольких досок, общей шириной 426 мм (16·¾ дюйма).

На первой устанавливаемой доске необходимо сделать вырезы под заднюю опору и заднюю стойку. Как и с днищем, полка не может быть заподлицо с внешней стороны опор. Поэтому зажимами зафиксируйте боковину на месте, чтобы облегчить пригонку досок полки. Последней укладываемой доске надо сделать вырезы для опоры и центральной стойки. Помните, что она должна не доходить на 19 мм (¾ дюйма) до передней кромки опоры и стойки, чтобы не мешать дверке.

Быстрая склейка

Обычная процедура склеивания говорит, что склеенные детали фиксируются зажимами «на ночь». Но если вы используете желтый или белый клей (ПВА), то можно безопасно снять зажимы через час после склейки. Эти современные клеи застывают быстро — как вы, возможно, уже узнали, если когда-то пытались стянуть неплотное соединение через некоторое время после склейки. После часа в зажимах соединения способны выдержать приличную нагрузку. При недостатке зажимов и времени неплохо помнить, что вам не обязательно ждать до завтра, чтобы перейти к следующей стадии сборки.

15. Установите направляющие ящиков. Следующим шагом установите направляющие ящиков и верхнюю поперечину. Гребень (шип) на конце направляющей вставляется в паз в перекладине. Направляющая крепится гвоздями.

Забивайте гвозди через боковые перекладины в прилегающие к каждой направляющие. Забивайте гвозди через заднюю стойку в примыкающие к ней направляющие. Забейте пару гвоздей через верхнюю заднюю перекладину в торец верхней поперечины.

Перед прибиванием направляющей ящика шириной 89 мм (3·½ дюйма) прибейте к ней боковой упор ящика.

И после того, как направляющие и верхняя поперечина будут на месте, вставьте короткую центральную стойку между верхней перекладиной и подъящичным бруском (перекладиной) и прибейте их.

16. Смонтируйте боковины. Теперь, когда все внутренние детали надежно приклеены и прибиты, можно закрывать конструкцию. Начните с прибивания боковин к опорам. Используйте финишные гвозди 51 мм (6d). Шляпки заглубите и зашпаклюйте.

17. Прибейте на место заднюю стенку. Задняя стенка образуется досками произвольной ширины и толщиной 13 мм (½ дюйма), соединенными по кромке в четверть. Придайте материалу требуемую толщину. Распилите его поперечно по нужной длине. Затем пазорезным диском сделайте на обеих кромках всех досок фальц глубиной 6 мм (¼ дюйма) и шириной 10 мм (⅜ дюйма). Вырежьте фальц на одной пласти первой кромки, затем переверните доску и вырежьте второй фальц на другой пласти.

Прибейте доски к верхним и нижним перекладинам. Поскольку ни задняя стенка, ни перекладины не особенно толстые, используйте для этого гвозди без шляпки (штифты) 25 мм (1 дюйм).

Точеные ножки оригинала относятся к классу ножек, известных западной публике как «ножки-луковицы». Они, похоже, сделаны из тополя, так что для нашей репродукции мы тоже выбрали тополь. Их изготовление требует мастерства опытного токаря. Если необходимо, склейте материал из тополя, так чтобы получить бруски с сечением 70×70 мм (2·¾ × 2·¾ дюйма) для точения. Для вытачивания ножек см. их контур на рисунке Профили .

Если вы не токарь, то можете заказать точеные ножки у компании Osborne Wood Products в Токкоа, штат Джорджия (800-849-8876). Ножки в этом стиле (номер по каталогу 4100), которые делает Osborne , наиболее близки ножкам оригинала по размеру и по форме.

1. Вырежьте детали. Спецификация дает размеры. Детали рамы имеют толщину 19 мм (¾ дюйма), поэтому могут быть вырезаны из материала 32 мм (5/4 дюйма). (Вы должны уметь вырезать две доски толщиной 10 мм (⅜ дюйма) из каждой доски материала толщиной 32 мм (5/4 дюйма).) В Подсказках на тему «Склейка панелей» есть схема самодельных зажимов, которые особенно хорошо подходят для склейки тонких материалов.

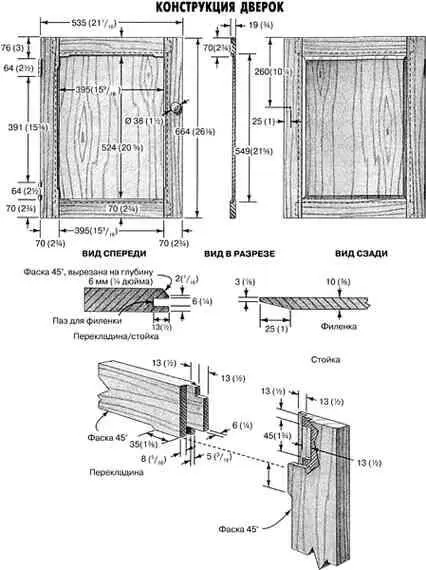

2. Сделайте пазы в перекладинах и стойках. Филенка «свободно плавает» в пазах шириной 6 мм (¼ дюйма) и глубиной 13 мм (½ дюйма) в перекладинах и стойках. Вырежьте пазы циркуляркой или прямой фрезой на фрезерном столе. Паз смещен от центра кромки материала, как подробно показано на рисунке Конструкция дверок .

Один рез для настройки другого

Можно эффективно использовать паз под филенку в деталях рамы дверки для настройки положения бокового упора и расположения заготовки в шипорезном шаблоне. Зафиксировав в шаблоне деталь с пазом, опустите фрезу — при выключенном, конечно, фрезере — в паз, и вы получите должное положение фрезера относительно шаблона. Сдвиньте боковой упор к кромке шаблона и застопорите упор.

3. Вырежьте гнезда и шипы. Гнезда можно отфрезеровать с помощью приспособления, использованного для гнезд рам каркаса. Нужна прямая фреза 6 мм (¼ дюйма). Гнезда смещены, как пазы под филенку.

Вырежьте шипы не циркулярке, используя ваш шипорезный шаблон. Поскольку гнезда смещены, должны быть смещены и шипы. Это означает, что надо вырезать одну грань на каждой детали, затем перенастроить продольный упор циркулярки перед вырезанием второй грани.

После формирования шипов сделайте на каждом ступеньку ножовкой с обушком. Напильником скруглите углы, чтобы шипы подошли к гнездам.

4. Сделайте фаски на перекладинах и стойках. Как показано в Конструкции дверок , на перекладинах и стойках есть непроходные фаски вдоль внутренних кромок. Соберите рамы без клея и разметьте границы фасок.

Поскольку подшипник фрезы для фасок может попасть в паз для филенки, вам придется снимать эти фаски с использованием фрезерного стола, направляя фрезер вдоль упора. Берите конусную фрезу 45°.

5. Сделайте филенки. После склейки и обрезания по размеру двух филенок вам остается только сделать на них выпуклость. Поскольку лицевая сторона филенки плоская, то выпуклость делается только для пригонки к пазу кромок филенки. У оригинала ширина скосов примерно 25 мм (1 дюйм). Между скосом и пластью нет никаких дополнительных элементов профиля. Срезайте скосы циркуляркой.
