Расположите продольный упор так, чтобы диск был наклонен от него. Поднимите диск немного больше 25 мм (1 дюйм). Установите упор так, чтобы у поверхности стола он отстоял от внутренней поверхности диска на 6 мм (¼ дюйма). Наклоните диск так, чтобы верхний зуб отстоял от упора на 10 мм (⅜ дюйма). Эта настройка должна дать нужный скос. Если пробный рез подтвердит ее правильность, вырежьте филенки.

Все следы пиления зашлифуйте или зациклюйте.

6. Соберите дверки. Для пробы соберите дверки без клея. Если надо, дополнительно пригоните соединения. Окончательно зашлифуйте все детали. Затем соберите и склейте собранные дверки. Вклеивайте шипы в гнезда, но не вклеивайте филенки в пазы — они должны иметь немного свободы для естественных деформаций.

7. Навесьте дверки. Первым делом убедитесь, что они хорошо подходят к своим проемам. Зазор по всему периметру должен составлять примерно 2 мм (1/16 дюйма). При необходимости подстрогайте дверки.

Петли врезаются в опоры, а на дверках ставятся на поверхности. Стамеской сделайте зарезки, затем установите петли.

Для удержания дверок в закрытом состоянии мы использовали шариковые защелки-фиксаторы диаметром 8 мм (5/16 дюйма). Защелка устанавливается на кромке стойки рамы дверки, примерно на 25 мм (1 дюйм) ниже ручки. Ответная планка ставится на центральной стойке.

1. Вырежьте детали. В этой конструкции много выдвижных ящиков, и при этом трех разных размеров. На этой стадии сделайте только пять ящиков — два, которые на виду, и три, закрытые правой дверкой. Хотя размеры этих двух видов ящиков разные, конструкция у них одинаковая.

Обратите внимание, что лицевые панели вырезаны из материала 19 мм (¾ дюйма), боковые и задние панели из материала 13 мм (½ дюйма), а днища — из материала 9 мм (⅜ дюйма). Распилите и/или прострогайте материалы до нужных толщин панелей и днища. Для днища склейте по кромке соответствующие доски по размерам, указанным в Спецификации. Используйте тот же подход, что при склейке дверных филенок.

Обрежьте по длине и ширине детали в соответствии с размерами. Хотя вам не обязательно помечать каждую деталь, это помогает в организации работ. Деталей очень много.

2. Отфрезеруйте ласточкины хвосты. Лицевые и боковые панели соединены шипами ласточкин хвост в полупотемок. У оригинала шипы вырезаны, конечно, вручную. На нашей репродукции мы резали их фрезером. Используйте фрезу для ласточкина хвоста 13 мм с конусом 14° и шипорезный шаблон. Подробности настройки и использования такого шаблона изложены в Подсказках на тему «Фрезерование ласточкина хвоста».

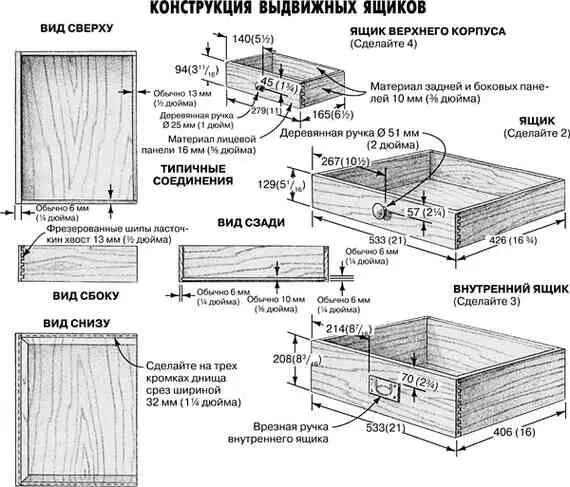

3. Вырежьте паз для днища. Как показано на рисунке Конструкция выдвижных ящиков , их днища вставляются в паз шириной и глубиной 6 мм (¼ дюйма), отфрезерованный в лицевой и боковых панелях. Вырежьте паз прямой фрезой 6 мм (¼ дюйма) фрезером со столом.

4. Сделайте днище. Панели для днищ вы уже склеили. После очистки от засохшего выдавленного клея зашлифуйте их. Толщина панелей 10 мм (⅜ дюйма), а пазы для них только 6 мм (¼ дюйма) шириной. Поэтому у днища с трех сторон надо срезать фаску, чтобы уменьшить толщину у кромок. Сделать это можно циркуляркой, как в случае дверных филенок.

5. Соберите ящик. Вырезав соединения и зашлифовав детали, продолжайте сборку. Приклейте боковые панели к лицевой панели. Вдвиньте днище в пазы. Установите на место заднюю панель и забейте в нее через боковые панели по два-три штифта (гвоздя без шляпки) с каждой стороны. Для фиксации днища забейте через него пару штифтов в заднюю панель.

6. Установите ручки. У двух ящиков верхней части корпуса деревянные ручки диаметром 51 мм (2 дюйма), которые можно купить или заказать во многих местах. По центру лицевых панелей на расстоянии 57 мм (2·¼ дюйма) от верхней кромки просверлите отверстия и установите эти ручки.

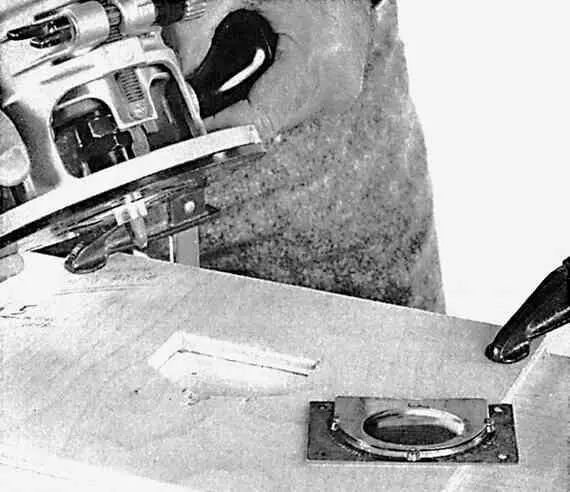

На внутренних ящиках установлены так называемые врезные ручки, которые мы заказывали по почте. (См. Спецификацию.) Для такой ручки нужно сделать вырез глубиной 13 мм (½ дюйма). Проще всего сделать это по трафарету. Вырежьте его из куска оргалита или фанеры. Уже имея у себя ручку , а не просто «по картинке из каталога», вырежьте в трафарете отверстие правильных размеров и в правильном месте. Установите на фрезер упор для работы с трафаретом, вставьте соответствующую фрезу, точно установите глубину, а затем отфрезеруйте углубление.

Задняя часть ручки, устанавливаемой на внутренних ящиках, показана здесь. Вы можете видеть, почему должно быть вырезано углубление в лицевой панели. В куске фанеры вырежьте отверстие по размерам элементов ручки и используйте этот шаблон для направления фрезера c упором для работы по трафарету и галтельной фрезой. Вырежьте углубление такой глубины, чтобы внешняя поверхность ручки была заподлицо с поверхностью лицевой панели.

7. Вставьте ящики в корпус. При необходимости подстрогайте боковые панели или верхние кромки.

1. Вырежьте детали. Открытое пространство между корпусом и верхним корпусом я называю «галереей». Оно ограничивается крышкой (столешницей) корпуса, боковинами галереи и задней стенкой галереи.

Все эти детали должны быть склеены из относительно узких досок. Крышка и боковины сделаны из материала толщиной 19 мм (¾ дюйма), а задняя стенка из материала 13 мм (½ дюйма). Распилите и/или прострогайте материал, как положено, затем обрежьте по длине и ширине и склейте для получения панелей с размерами, указанными в Спецификации.

2. Вырежьте профиль на кромке крышки. У крышки (столешницы) на кромке вырезан профиль, который называют «четвертной валик с полочкой». Для фрезерования этого профиля на верхней поверхности используйте фрезу соответствующей конфигурации. Затем переверните крышку и закончите вырезанием валика вдоль нижней кромки. На этом проходе контролируйте рез с помощью бокового упора, поскольку поверхность, по которой можно было бы вести подшипник валиковой фрезы, была срезана предыдущей фрезой (для четвертного валика с полочкой).

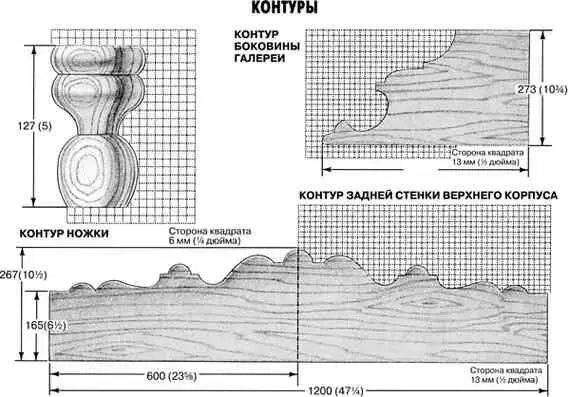

3. Вырежьте контуры боковин. Контур «завиток» наиболее заметен в профилях боковин галереи, но у них на задних кромках есть также и фальцы под заднюю стенку галереи, и декоративный валик, отфрезерованный вдоль их нижних кромок.
