Autodesk - AutoCAD 2008. Руководство пользователя

Для перемещения объектов, расположенных полностью внутри рамки выбора, можно использовать команду РАСТЯНУТЬ. Включите режим "Орто" или полярного отслеживания для перемещения объектов в заданном направлении.

Например: движение двери по направлению к стене. Дверь на чертеже находится полностью в секущей рамке, а линии стены лишь частично размещены в области секущей рамки.

В результате необходимо захватить рамкой весь объект для перемещения.

Для быстрого перемещения и копирования объектов можно использовать ручки. См. раздел Редактирование с помощью ручек.

Можно также выбирать объекты и перетаскивать их на новое место; для создания копии нажмите CTRL. Таким способом можно перетаскивать объекты между открытыми чертежами и приложениями. При попытке перетаскивания с помощью правой кнопки мыши открывается контекстное меню. Это меню содержит опции "Перенести сюда", "Копировать сюда", "Вставить как блок" и "Отмена". См. раздел Внедрение OLE-объектов в чертежи.

Для перемещения объекта по двум точкам

1. Выберите меню Редактирование→Переместить.

2. Выберите объекты для перемещения.

3. Укажите базовую точку перемещения.

4. Укажите вторую точку.

Выбранные объекты перемещаются в направлении и на расстояние, определяемые двумя заданными точками.

Редактирование

ПЕРЕНЕСТИ

Для перемещения объекта на заданную величину смещения

1. Выберите меню Редактирование→Переместить.

2. Выберите перемещаемый объект.

3. Введите значения относительных координат смещения в декартовой, полярной, цилиндрической или сферической системе координат. Не следует вводить знак @, так как уже предполагается ввод относительных координат.

4. На запрос второй точки нажмите ENTER.

Значения координат определяют не положение базовой точки, а величину смещения объекта. Выбранные объекты перемещаются на заданную величину смещения.

Редактирование

ПЕРЕНЕСТИ

Перемещение объекта из пространства модели в пространство листа (и наоборот)

1. Перейдите на вкладку "Лист".

2. Выберите меню Редактирование→Смена пространства.

3. Выберите один или несколько объектов для перемещения.

4. Нажмите ENTER.

Объект перемещается в выбранное пространство и в соответствии с этим пространством изменяет свой масштаб.

Редактирование

СМЕНАПРОСТР

Перемещение объектов с помощью растягивания

1. Выберите меню Редактирование→Растянуть.

2. Выберите объекты секущей рамкой.

Секущая рамка должна захватывать по крайней мере одну вершину или определяющую точку объекта. Выбор секущей рамкой осуществляется путем щелчка и перетаскивания мыши справа налево, после чего необходимо снова нажать кнопку мыши.

3. Выполните одно из следующих действий:

■ Укажите базовую точку и вторую точку для перемещения.

■ Введите значения относительных координат смещения в декартовой, полярной, цилиндрической или сферической системе координат. Не следует вводить знак @, так как уже предполагается ввод относительных координат. На запрос второй точки смещения нажмите ENTER.

Объекты, у которых хотя бы одна вершина или определяющая точка расположена внутри секущей рамки, растягиваются. Объекты, полностью охваченные секущей рамкой, перемещаются без растягивания.

Редактирование

РАСТЯНУТЬ

Команды

СМЕНАПРОСТР

Переносит объекты из пространства модели в пространство листа и наоборот

ПЕРЕНЕСТИ

Перемещает объекты на заданное расстояние в указанном направлении

ОКНОСВ

Управление свойствами объектов

РАСТЯНУТЬ

Перенос или растягивание объектов

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Метод "направление-расстояние"

Размещение следующей точки на определенном расстоянии от предыдущей в направлении, заданном с помощью курсора

Объекты можно поворачивать на чертеже вокруг заданной базовой точки.

Для определения угла поворота вводится значение угла, перетаскивается с помощью курсора или указывается опорный угол для выравнивания с абсолютным углом.

Введите значение угла поворота в диапазоне от 0 до 360 градусов. Значения также могут вводиться в радианах, градах и топографических единицах. Направление отсчета углов (по часовой стрелке или против нее) определяется установкой "Выбор направления" в диалоговом окне "Единицы измерения".

Протащите объект возле базовой точки и укажите вторую точку. Используйте режимы "Орто", полярного отслеживания или объектной привязки для большей точности.

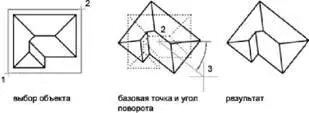

Например, можно повернуть план дома путем выбора объектов (1), указания базовой точки (2) и угла поворота, перемещая к другой точке (3).

С помощью параметра "Ссылка" можно поверните объект для выравнивания с абсолютным углом.

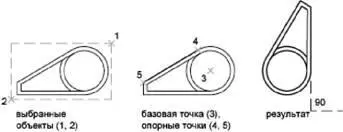

Например, поверните деталь на чертеже, чтобы диагональная кромка повернулась на 90 градусов, выберите объекты для поворота (1, 2), укажите базовую точку (3) и введите параметр "Ссылка". Для опорного угла укажите две конечные точки диагональной линии (4, 5). Для нового угла введите значение 90.

Для поворота 3D объектов может использоваться команда ПОВЕРНУТЬ или ПОВЕРНУТЬ3D.

■ С помощью команды ПОВЕРНУТЬ можно повернуть объекты вокруг указанной базовой точки. Ось вращения проходит через базовую точку и параллельна оси Z текущей ПСК.

■ С помощью ПОВЕРНУТЬ3D можно задавать ось вращения с использованием двух точек; либо объекта; оси X, Y или Z либо направления Z текущего вида.

См. также:

■ Поворот видов на видовых экранах листа

Для поворота объекта

1. Выберите меню Редактирование→Повернуть.

2. Выберите поворачиваемый объект.

3. Укажите базовую точку поворота.

4. Выполните одно из следующих действий:

■ Введите значение угла поворота.

■ Перетащите объект возле базовой точки и укажите местоположение точки, к которой нужно повернуть объект.
