■ Введите cдля создания копии выбранных объектов.

■ Введите rдля поворота выбранных объектов не на указанный опорный угол, а на абсолютный угол.

Редактирование

ПОВЕРНУТЬ

Поворот объекта на заданный абсолютный угол

1. Выберите меню Редактирование→Повернуть.

2. Выберите поворачиваемые объекты.

3. Укажите базовую точку поворота.

4. Выполните одноиз следующих действий:

5. Введите значение опорного угла или указать два местоположения точек.

С помощью этого можно определить воображаемую линию, которую будет повернута на новый угол.

6. Введите новый угол или указать точку.

Значение, которое было введено для нового угла, является значением абсолютного угла. Если же указать точку, то опорный угол будет повернут к этой точке.

Редактирование

ПОВЕРНУТЬ

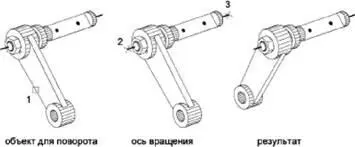

Для поворота 3D объекта вокруг оси

1. Выберите меню Редактирование→3D операции→3D поворот.

2. Выберите поворачиваемый объект (1).

3. Укажите начальную и конечную точки оси вращения (2, 3).

Положительным направлением оси считается направление от начальной точки к конечной; поворот подчиняется правилу правой руки (см. раздел Понятие о пользовательской системе координат в 3D).

4. Задать угол поворота.

ПОВЕРНУТЬ3D

Команды

ПОВЕРНУТЬ

Поворачивает объект вокруг базовой точки.

ПОВЕРНУТЬ3D

Поворот объектов вокруг оси в 3D пространстве

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Имеется возможность так переместить и повернуть объект, чтобы выровнять его с другим объектом.

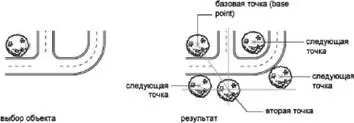

В приведенном ниже примере две пары точек используются для выравнивания трубопровода в 2D представлении с использованием команды ВЫРОВНЯТЬ. Использование объектных привязок конечных точек позволяет выровнять трубы с высокой точностью.

В 3D представлении команда 3-ВЫРОВНЯТЬ используется для обозначения до трех точек с целью определения исходной плоскости м далее до трех точек с целью определения конечной плоскости.

■ Первая исходная точка на объекте, именуемая базовой точкой, всегда переносится в первую конечную точку.

■ Указание второй исходной или конечной точки приводит к повороту выбранных объектов.

■ Третья точка, определяемая для исходной или конечной плоскости, приводит к дополнительному повороту выбранных объектов.

СОВЕТ. При работе с 3D моделями тел рекомендуется включать динамическую ПСК для ускорения выбора конечной плоскости.

Выравнивание двух объектов в 2D представлении

1. Выберите меню Редактирование→3D операции→Выровнять.

2. Выберите объекты для выравнивания.

3. Укажите исходную точку и далее соответствующую конечную точку. Для поворота объекта укажите вторую исходную точку и далее вторую конечную точку.

4. Нажмите ENTER для завершения команды.

Выбранные объекты перемещаются из исходной точки в конечную, а а вторая и третья точки, если таковые заданы, определяют поворот и наклон выбранных объектов.

ВЫРОВНЯТЬ

Выравнивание двух объектов в 3D представлении

1. Выберите меню Редактирование→3D операции→3D Выравнивание.

2. Выберите объекты для выравнивания.

3. Укажите одну, две или три исходных точки, а затем соответствующие им первую, вторую и третью конечные точки. Первая точка именуется базовой точкой.

Объекты перемещаются из исходной точки в конечную, а а вторая и третья точки, если таковые заданы, определяют поворот и наклон выбранных объектов.

3DALIGN

Команды

3DALIGN

Выравнивание объектов относительно других объектов в 2D и 3D

ВЫРОВНЯТЬ

Выравнивание объектов относительно других объектов в 2D и 3D

Системные переменные

UCSDETECT

Управляет активность сбора данных динамической ПСК

Утилиты

Нет

Ключевые слова для команд

Нет

Существует возможность создания копий объектов: либо точных, либо с закономерными изменениями.

Можно создать копии объектов на указанном расстоянии и в указанном направлении от оригиналов.

Использовать координаты, шаговую привязку, объектные привязки и другие инструменты для копирования объектов с точностью.

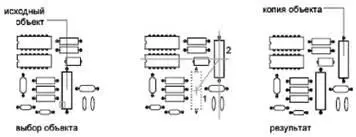

Копировать объект, используя расстояние и направление, указанное базовой точкой, за которой следует вторая точка. В следующем примере производится копирование блока, представляющего электронный компонент. Выберите меню Правка→Копировать. Затем выберите исходный объект для копирования. Укажите базовую точку для перемещения (1), за которой следует вторая точка (2). Объект копируется на расстояние и в направлении от точки 1 к точке 2.

Объект можно скопировать методом относительного расстояния, для чего нужно ввести значения координат для первой точки и нажать ENTER для ввода второй. Значения координат определяют не положение базовой точки, а величину смещения объекта.

ПРИМЕЧАНИЕ. Не следует вводить знак @ для указания относительных координат, так как здесь уже предполагается ввод именно относительных координат.

В режимах полярного отслеживания и "Орто" объекты можно копировать путем ввода расстояния перемещения. Дополнительную информацию см. в разделе Метод задания координат "направление-расстояние").

По умолчанию команда КОПИРОВАТЬ повторяется автоматически. Для завершения команды нажмите ENTER. Изменение поведения по умолчанию выполняется посредством системной переменной COPYMODE.

Для быстрого перемещения и копирования объектов можно использовать ручки. См. раздел Редактирование с помощью ручек.

Можно также выбирать объекты и перетаскивать их на новое место; для создания копии нажмите CTRL. Таким способом можно перетаскивать объекты между открытыми чертежами и приложениями. При попытке перетаскивания с помощью правой кнопки мыши открывается контекстное меню. Это меню содержит опции "Перенести сюда", "Копировать сюда", "Вставить как блок" и "Отмена". См. раздел Внедрение OLE-объектов в чертежи.
