Рис. 5.32.Анализатор VATS/PASSKey (иммобилайзер/пароль) (С разрешения компании Keedex Mfg)

Рис. 5.33.Клинья применяются при открывании закрытых дверей автомобилей (С разрешения компании A-1 Security Manufacturing Corp.)

Список 4.Инструменты для обслуживания сейфов, хранилищ и депозитных сейфовых ячеек. (Необходимы дополнительно для всех инструментов в списках 1 и 2.)

– Бороскоп

– Победитовые сверла

– Ассортимент сменных ключей (рис. 5.34)

– Устройство вскрытия дверей

– Приспособление для сверления сейфа (рис. 5.35)

– Молотковый перфоратор

– Съемник кончиков

– Оборудование для перемещения сейфов

– Кувалда

Рис. 5.34.Сменные ключи для изменения секретных комбинаций (С разрешения компании Keedex Mfg)

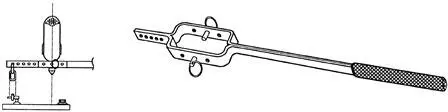

Рис. 5.35.Приспособление для сверления сейфа (С разрешения компании Keedex Mfg)

Список 5.Инструмент/приспособления для установки дверных замков и другой замковой фурнитуры. (Необходимы дополнительно для всех инструментов в списках 1 и 2.)

– Шаблон для сверления

– Метелка и совок для мусора

– Пила для вырезания отверстий

– Средства усиления дверей, отличающиеся по размеру и лицевой поверхности (рис. 5.36)

– Чехол для защиты от пыли

– Пила по гипсокартону или сухой штукатурке

– Листовые прокладки

– Перьевые сверла различного размера (рис. 5.37)

– Инструмент для извлечения цилиндра Kwikset

– Ручки

– Гвозди различного типа и размера

– Лом

– Ножовочный станок

– Шуруповерт

– Винты различного размера

– Винты однонаправленные

– Запорные планки и коробки различного типа и размера

– Монтажный нож и набор лезвий

– Вакуумный очиститель

– Отмычка для шайбы Weiser

– Долота, различные по размеру

– Клей по дереву

Рис. 5.36.Усиливающие приспособления полезны при установке замков на непрочные или поврежденные двери (С разрешения компании M.A.G. Eng. And Mfg. Co)

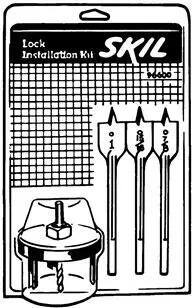

Рис. 5.37.Набор перьевых сверл для установки дверных замков (С разрешения компании Skil Corporation)

Список 6.Инструменты для установки охранных систем и устройств электронной безопасности (Необходимы дополнительно для всех инструментов в списках 1 и 2.)

– Изолента для электротехнических работ

– Проволока для протаскивания кабелей через трубы

– Универсальные сверла и удлинители

– Мультиметр

– Строительные степлеры или проволочный закрепочный автомат, а также скобы разного размера для проводов и коаксиальных кабелей

– Коаксиальные разъемы

– Лента для крепления проводов под ковром

– Тестер для выполнения электроизмерений

– Съемник изоляции проводов

– Кусачки для проводов

Информация, которая содержится в этой главе, поможет вам устанавливать и обслуживать большинство стандартных ручек-кнопок, замков-засовов и цилиндровых врезных замков. Учтите, что здесь приведены сведения и советы общего характера, которые применимы во многих случаях, однако некоторые пошаговые инструкции могут оказаться непригодными для конкретных изделий, с которыми вы работаете. Перед установкой или техническим обслуживанием любого замка или дверной фурнитуры нужно прочитать и следовать инструкциям производителя.

Ориентация двери (левая или правая) – важный фактор, который нужно учитывать при установке большинства замков. Одни замки подходят для любой двери, другие можно установить только на дверь, открывающуюся в определенную сторону. Если вы все же смонтируете замок в двери, открывающейся в другую сторону, то он будет установлен верхней стороной вниз. Это не только непрофессионально, но может привести к повреждению замка.

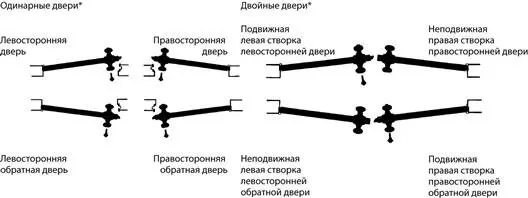

Рис. 6.1.При установке замков важно учитывать ориентацию дверей (С разрешения компании Schlage Lock Company)

Ориентация двери определяется положением и направлением открывания дверных петель по отношению к внешней стороне двери. Например, если вы стоите снаружи возле двери, у которой петли расположены слева, и открываете ее вовнутрь, то перед вами левосторонняя дверь. На рис. 6.1 показаны четыре типа различных ориентаций дверей.

Компания Schlage Lock Company изобрела этот тип замка в 1925 г.

Ручку-кнопку открывают и закрывают, вставив ключ в кнопку (рис. 6.2). Конструкция кнопки может быть разной, например как на рис. 6.3.

Рис. 6.2.Устройство ручек-кнопок серии «А» (С разрешения компании Schlage Lock Company)

Рис. 6.3.Популярная конструкция кнопки (С разрешения компании Schlage Lock Company)

Последовательность установки ручки-кнопки.

1. Разметить дверь, используя шаблон, который есть в комплекте поставки замка. Нужно провести линию высоты (центральная линия защелки) на краю двери. Предполагаемая высота от пола должна быть 38 дюймов (~965 мм). Нанести центральную точку двери по толщине. Установить центральную часть шаблона вдоль линии высоты. Удерживая его на месте, отметить центральную точку для отверстия диаметром 2 1/8 дюйма (54 мм) (рис. 6.4).

2. Просверлить отверстие диаметром 2 1/8 дюйма (54 мм) в двери на ее лицевой стороне у того края, где будет установлен замок. Чтобы избежать появления сколов на двери, нужно сверлить с двух сторон (а не только с одной до конца). Просверлить отверстие диаметром 7/8 дюйма или 1 дюйм (22,2 или 25,4 мм) в зависимости от диаметра корпуса засова прямо в краю двери так, чтобы это отверстие пересекло центр отверстия 2 1/8 дюйма (рис. 6.5). Затем следует разметить углубление, используя планку передней части засова в качестве шаблона. Лицевая поверхность планки должна быть заподлицо с поверхностью двери. Засов закрепить винтами.
