Просверлить отверстия диаметром 1 дюйм (25,4 мм) и глубиной 1 1/8 дюйма (28,5 мм). Сделать выемку глубиной 5/32 дюйма (4 мм) для установки заподлицо запорной планки и коробки. (Дополнительное углубление необходимо для усиления запорной планки.)

Рис. 6.28.Разметка запорной планки на косяке по шаблону (С разрешения компании Schlage Lock Company)

Внимание!

Следует убедиться, что дополнительная защелка не входит в отверстие запорной планки.

7. Отрегулировать скошенную защелку, ослабив два винта в верхней и нижней частях корпуса замка. Поставить лицевые планки под требуемым углом и завинтить винты (рис. 6.29).

Вставить корпус замка в сделанную выемку (усиливающую переднюю накладку нужно снять) и закрепить его в двери (рис. 6.30). Винт-фиксатор должен быть всегда с внутренней стороны шасси замка.

8. Вставить и установить внутренние и наружные шпиндели и пружины так, чтобы ограничитель штыря находился в контакте со ступицей корпуса замка (рис. 6.31).

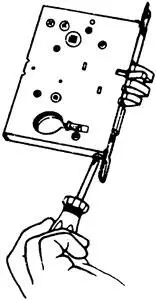

Рис. 6.29.Регулировка положения скошенной защелки с помощью отвертки (С разрешения компании Schlage Lock Company)

Рис. 6.30.Установка корпуса замка (С разрешения компании Schlage Lock Company)

Рис. 6.31.Установка шпинделя (С разрешения компании Schlage Lock Company)

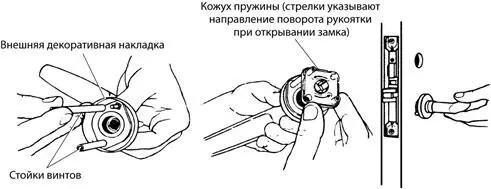

Рис. 6.32.Установка блока декоративной накладки (С разрешения компании Schlage Lock Company)

9. Обрезать установочные рычаги (накладка в форме розочки). Ввернуть стойки винтов на наружную розочку. Установить кожух пружины на винтовые стойки (стрелки указывают направление поворота рукоятки при открывании замка). Установить декоративную накладку на шпиндель с винтовыми стойками через отверстия в корпусе замка (рис. 6.32).

10. Смонтировать декоративную накладку внутренней фалевой ручки. Совместить кожух пружины с установочной пластиной. Надвинуть установочную пластину на винтовые стойки. Затянуть фиксирующие винты. Установить внутреннюю розочку на установочную пластину. Зафиксировать рычаг в нужном положении и затянуть гильзу гаечным ключом (рис. 6.33).

11. Ввинтить стойки в установочную пластину наружной розочки (рис. 6.34).

12. Установить декоративную накладку внутренней кнопки. Надвинуть установочную пластину на шпиндель. Затянуть фиксирующие винты. Установить внутреннюю розочку на установочную пластину. Зафиксировать кнопку в требуемом положении и затянуть гильзу гаечным ключом (рис. 6.35).

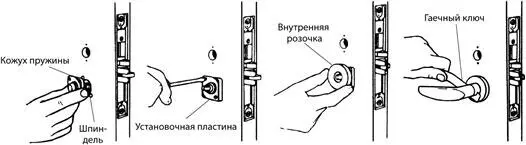

Рис. 6.33.Установка внутренней декоративной накладки (С разрешения компании Schlage Lock Company)

Рис. 6.34.Вставка стоек под винты (С разрешения компании Schlage Lock Company)

Рис. 6.35.Затяжка втулки гаечным ключом (С разрешения компании Schlage Lock Company)

13. Смонтировать цилиндры (открытого типа). Открытые цилиндры устанавливают после монтажа декоративной накладки (рис. 6.36). Затянуть крепежные винты цилиндров. Прикрепить усиленную переднюю планку.

Рис. 6.36.Установка цилиндра (С разрешения компании Schlage Lock Company)

14. Смонтировать цилиндры (закрытого типа). Цилиндр должен заглубляться на 7/16 дюйма (11 мм) от лицевой поверхности двери. Затянуть установочные винты цилиндров. Смонтировать усиленную переднюю пластину.

15. Закрепить декоративную накладку для фалевой ручки. Установить кожухи с пружинами на шпиндели так, чтобы стрелки на них были направлены в сторону вращения ручки. Надвинуть блок наружной декоративной накладки на шпиндель и вставить установочные стойки сквозь дверь. Зафиксируйте устройство.

Установить блок внутренней декоративной накладки на шпиндель. Вставить и затянуть фиксирующие винты (только с внутренней стороны двери). При выдвижении засова вращающаяся рукоятка должна принимать вертикальное положение (рис. 6.37).

16. Установить вращающуюся рукоятку и выдвинуть засов. Совместить отверстия для винтов по вертикали и зафиксировать это положение винтами (рис. 6.38).

Рис. 6.37.Монтаж декоративной накладки: поворотная рукоятка должна быть в вертикальном положении, когда засов (ригель) выдвигается (С разрешения компании Schlage Lock Company)

Рис. 6.38.Установка поворотной рукоятки (С разрешения компании Schlage Lock Company)

17. Смонтировать кнопку экстренной ситуации, защелкнув ее на месте (см. шаблон).

Установить пластинку с индикатором "Не беспокоить" (функция замка для отелей) и воротник цилиндра. Зафиксировать деталь винтом, который есть в комплекте (отверстие диаметром 9/16 дюйма = 14,3 мм).

Чтобы сменить ориентацию защелки, сначала надо снять переднюю усиленную планку. Затем следует извлечь антифрикционный язычок и засов защелки из шасси, а после этого целиком развернуть устройство для установки в положение, которое соответствует ориентации двери. Далее снова установить усиленную лицевую планку (рис. 6.39).

Чтобы изменить ориентацию шасси, нужно вывинтить винт-фиксатор с одной стороны шасси и установить его с противоположной стороны. Винт-фиксатор должен быть всегда с внутренней стороны шасси защелки для правильного функционирования замка (рис. 6.40).

Рис. 6.39.Чтобы изменить ориентацию защелки, ее следует извлечь и развернуть (С разрешения компании Schlage Lock Company)

Рис. 6.40.Изменение ориентации шасси (С разрешения компании Schlage Lock Company)
