Когда ключ полностью вставлен, плавающий шарик отклоняется вниз под действием подъемного пина и управляет блокирующим пином. Только когда все пиновые механизмы секретности и боковые управляющие пины окажутся в правильном положении, а блокирующий пин будет смещен на необходимую величину, можно повернуть цилиндр.

Пины, расположенные сбоку, которые не управляются пружинами и перемещаются в поперечном и вертикальном направлениях, занимают нужное положение. Когда ключ вставлен, каждый из пинов попадает в свое собственное соответствующее ему отверстие, как сверху, так и сбоку. Когда все механизмы секретности находятся в требуемом положении и все управляющие пины правильно передвинуты лунками на ключе, цилиндр можно повернуть.

Жестким инструментом таким, как отмычка, невозможно будет управлять блокирующим механизмом данного замка, поскольку отклоняющийся пин, находящийся в замочной скважине, препятствует проникновению такого инструмента вглубь. Кроме того, эта мера безопасности для каждого ряда элементов секретности дополнена двумя коническими пинами, которые застревают каждый раз при попытке открывания с помощью отмычек, что делает практически невозможным повернуть сердечник цилиндра.

Строительный (монтажный) ключ для цилиндра DOM IX KG (рис. 7.9) дает возможность временно открывать замок при строительстве. Эти цилиндры оснащены вставкой, которая не допускает использования постоянных ключей в период строительства. В течение строительного периода можно пользоваться только строительными ключами. Когда строительство закончено и здание передано владельцу, временные вставки извлекают и с этого момента замок можно будет открыть только оригинальным ключом. Все строительные ключи после этого не будут действовать.

Рис. 7.9.Конструкция ключей для цилиндров DOM IX KG допускает временное использование цилиндров (С разрешения компании DOM Security Locks)

Любой цилиндр DOM IX KG может быть оснащен так называемым составным ключом (рис. 7.10). Подобный ключ состоит из двух отдельных частей, что позволяет создать ситуацию, когда замок можно открыть, только если два человека принесут свои половины ключей. «Открывание при обязательном участии двух сторон» гарантирует, что один человек не сможет открыть цилиндр. Это особенно полезно в тех случаях, когда нужно закрывать такие места как аптеки, банки, компьютерные помещения и комнаты, где хранятся вещественные доказательства.

Рис. 7.10.Любой цилиндр DOM IX KG может быть оснащен составным ключом (С разрешения компании DOM Security Locks)

Цилиндр Kaba Gemini компании Lori Corporation изготовлен под ключ с лунками, прецизионно высверленными под заданными углами. На рис. 7.11 приведено несколько типов таких цилиндров. Эти цилиндры отмечены в перечне Underwriters Laboratories, [7]их очень трудно открыть с помощью отмычки или методом импрессии.

Такой цилиндр может применяться в замках-засовах, кнопках-ручках и навесных замках. Этот цилиндр соответствует стандарту DIN для профильных цилиндров (типы Hahn или Euro), а также конфигурации американских цилиндров для ручек-кнопок. В США такие цилиндры производят на заводе Lori в Коннектикуте.

Рис. 7.11.Цилиндры Kaba Gemini могут быть использованы в замках различных моделей (С разрешения компании Lori Corporation)

Примечание

Компания Lori Corporation и лично Anthony "A. J". Hoffman выдали разрешение, что раздел технического руководства по безопасности Kaba High Security Manual (авторские права ©1987), который имеет отношение к цилиндрам Kaba Gemini, может быть приведен в данной книге. Автор данного руководства – A. J. Hoffman (CML). В текст внесены некоторые изменения, чтобы привести информацию в соответствие с форматом данной книги. Приведенный далее текст фактически является перепечаткой раздела CST-2 указанного документа.

Цилиндр Kaba Gemini снабжен двумя рядами боковых пинов (рис. 7.12). Ключи цилиндров имеют вырезы, сделанные под углом 15°. Большинство станков для изготовления луночных ключей не в состоянии выполнить вырезы под ключи Kaba Gemini. (Компания Lori Corporation поставляет специальные станки, позволяющие изготавливать ключи Kaba).

Многие станки для изготовления ключей, которые имеют суппорты, обеспечивающие наклон 15°, не могут поддерживать точность позиционирования и глубину сверления, которая необходима для получения удовлетворительного результата при изготовлении ключей Gemini.

По краю ключа выполнены три выреза и еще один дополнительный вырез № 4 для применения мастер-ключа (рис. 7.13). Четыре выреза расположены по боковым сторонам. Следует помнить, что вырез № 1 наиболее глубокий, а вырез № 4 – самый мелкий. Шаг всех вырезов равен 0,35 мм.

Допустимо наличие до 10 позиций на краю, но поскольку они при этом располагаются слишком близко, то на таком расстоянии нельзя выполнить сверление ответных частей в цилиндре. Позиция № 1 в настоящее время не используется.

Все запасные цилиндры (которые хранятся на складе и готовы к применению) просверливаются с правой стороны или в нечетных позициях (3, 5, 7, 9) на краю (рис. 7.14).

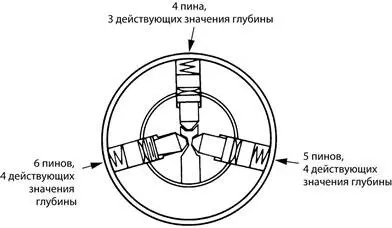

Рис. 7.12.Стандартный цилиндр Gemini имеет 15 активных пинов (С разрешения компании Lori Corporation)

Рис. 7.13.Вырезы на ключе Kaba Gemini имеют четыре варианта глубины (слева) и 10 номеров позиций (справа) (С разрешения компании Lori Corporation)

Рис. 7.14.Любая заготовка Gemini подойдет для изготовления ключа к замку Gemini (С разрешения компании Lori Corporation)

Это означает, что в любом запасном цилиндре Gemini может быть осуществлена замена секрета (смена ключа) под любой ключ Gemini. Завод гарантирует, что ни один ключ Gemini, предназначенный для замены, не сможет когда-либо подойти к цилиндру с механизмом секретности, изготовленным в заводских условиях. Цилиндры, изготовленные под оригинальный ключ (рис. 7.15), обычно высверливаются с левой стороны или в четных позициях (2, 4, 6, 8, 10) на краю. Это означает, что специалисты-замочники, которые занимаются обслуживанием заводских механизмов секретности, а также хранят запасные цилиндры, должны иметь как правосторонние, так и левосторонние цилиндры.
