Билл Филипс - Руководство слесаря по замкам

При работе с Cor-Kit нужно выполнить следующие шаги.

1. Вставить карточку CorKey в прорезь так, чтобы была видна стрелка.

2. Почувствовав сопротивление, надо начинать поворачивать полностью переднюю часть цилиндра, одновременно надавливая на ключ CorKey.

3. Ключ CorKey продвинется дальше в щель, входя в зацепление с механизмом хвостовика. Нужно продолжать вращение, чтобы привести в движение засов.

4. Ключ CorKey можно вставлять и извлекать при любом угле поворота ручки вокруг корпуса. Механизм Cor-Kit вращается свободно, когда он не находится в зацеплении или извлечен.

Модель 400K комплекта Cor-Kit служит для управления замками-засовами Kwikset серии 800 под тубулярный ключ. Модель 485K предназначена для замка Kwikset серии 885. Если вы устанавливаете новый замок-засов, то следуйте инструкциям производителя при размещении замка на двери, сверлении отверстия для установки цилиндра, засова и запорной планки. Приведенные далее инструкции пригодны для замков обеих серий.

1. Снять внутренний рычаг для большого пальца, вывинтив два винта в розочке, или, если это серия 885 (двусторонний цилиндровый блок), извлечь внутренний цилиндр.

2. Отвинчивать два крепежных винта до тех пор, пока не появится возможность снять передний цилиндр и кольцо.

3. Пропилить или просверлить прорезь в нижнем отверстии с наружной стороны двери, чтобы эта прорезь соответствовала защитному выступу от вывинчивания гаечным ключом на корпусе 400K для одинарного цилиндра и на обеих сторонах (наружной и внутренней) для двустороннего цилиндра. Если вы хотите установить комплект Cor-Kit на наружной стороне замка, то следует сразу перейти к пункту 4.

Если у вас модель 485, то нужно перейти к пункту 8.

Примечание

Для двустороннего цилиндра вам потребуется тип засова, показанный рис. 7.4.

Рис. 7.4.Два типа болтов Kwikset (С разрешения компании CorKey Control Systems, Inc.)

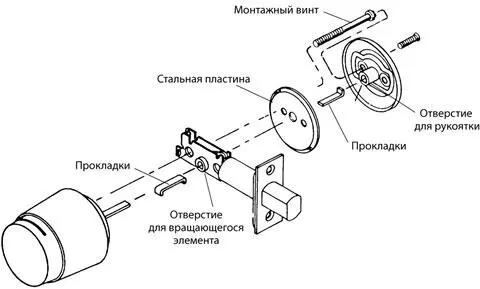

Рис. 7.5.Модель 400K Cor-Kit (С разрешения компании CorKey Control Systems, Inc.)

4. Выяснить, какого типа ваш замок-засов Kwikset (нового или старого), можно по отверстию хвостовика в засове. Если у вас комплект нового типа, то надо вставить два стержня для образования зазора, чтобы предотвратить проворачивание хвостовика в большом отверстии (рис. 7.5).

5. Установить Cor-Kit в отверстие с наружной стороны двери, пропустив хвостовик через отверстие в засове и отверстие для рукоятки. Если он слишком длинный, то подрежьте его. После этого нужно снять рукоятку.

6. Зафиксировать комплект Cor-Kit крепежными винтами и пластиной точно так же, как был закреплен оригинальный цилиндр.

7. Снова установить поворотный рычаг и розочку с внутренней стороны и зафиксировать их двумя винтами.

Замечание

Если вы устанавливаете замок-засов Kwikset, то следуйте инструкциям производителя до пункта "Установка внешнего механизма". Также необходимо выполнить три дополнительных пункта (пп. 8-10).

8. Определить, какой блок комплекта Cor-Kit является внутренним, а какой наружным. Наружный блок имеет пружинное кольцо на центральной соединительной втулке; внутренний – отверстие в нижней части корпуса для монтажного винта (рис. 7.6).

9. Для разборки при кодировании или установке нужно сначала снять пружинное кольцо с наружного блока. Далее вытащить цилиндр комплекта Cor-Kit и извлечь цилиндр из внутреннего блока. Следует убедиться, что ключ открывает комплект Cor-Kit.

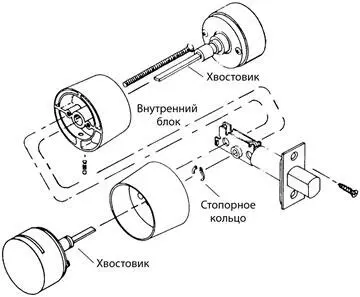

Рис. 7.6.Модель 485K Cor-Kit (С разрешения компании CorKey Control Systems, Inc)

10. Снова собрать наружный блок и установить пружинное кольцо.

11. Установить засов, следуя инструкции для Kwikset.

12. Смонтировать комплект Cor-Kit с наружной стороны так, чтобы хвостовик проходил через приводное отверстие засова. Нужно нанести отметку на хвостовике на расстоянии 1/4 дюйма (~6 мм) от корпуса засова и отрезать выступающую часть.

13. Временно собрать внутренний блок Cor-Kit. Следует удерживать его в отверстии с внутренней стороны двери вместе с хвостовиком, вставленным через направляющее отверстие болта. Нужно сделать отметку на расстоянии 1/4 дюйма (~6 мм) от корпуса болта и отрезать выступающую часть.

14. Снова вставить наружный блок Cor-Kit в отверстие вместе с хвостовиком в засове.

15. Извлечь внутренний цилиндр из его корпуса.

16. Установить 8 винтов 32́5/16-дюймов с шестигранными углублениями в головках, используя торцевой ключ на 5/16 дюйма. Аккуратно вставить их в отверстия в нижней части корпуса, во второе отверстие в нижней части корпуса и во второе отверстие в ступицу и завинтить.

17. Установить корпус внутри отверстия и прикрепить его к внешнему кожуху через засов с помощью двух винтов, имеющихся в наличии.

18. Вставить внутренний блок Cor-Kit, направляя хвостовик через отверстие в засове. Сильно надавить на Cor-Kit до упора по направлению к корпусу.

19. Затянуть винт торцевым ключом.

20. Установить запорную планку, следуя инструкции для Kwikset.

Цилиндры системы DOM IX KG (рис. 7.7) имеют горизонтально расположенную замочную скважину и два ряда механизмов секретности каплеобразной и грибовидной формы, которые практически невозможно вскрыть отмычкой. Пины смещены относительно друг друга. Головки этих пинов имеют форму разрезанных, скошенных полудисков, которые сбоку зафиксированы пинами, имеющими в поперечном сечении форму эллипса.

Для открывания/закрывания цилиндров предусмотрены специальные ключи с лунками (рис. 7.8). Конструкция ключей сильно затрудняет их несанкционированное копирование. Изготовление ключа осуществляется по зарегистрированной сертифицированной программе DOM; дублировать ключ можно только на заводе, имеющем соответствующую сертификацию.

Рис. 7.7.Цилиндр DOM IX KG обладает повышенной устойчивостью к взлому (С разрешения компании DOM Security Locks)

Рис. 7.8.Дубликат ключа DOM IX KG может быть изготовлен только на заводе фирмы-производителя (С разрешения компании DOM Security Locks)

Важная составная часть ключа – запатентованный «плавающий» шарик, при отсутствии которого закрыть замок невозможно. Только после того, как отклоняющийся пин внутри замочной скважины будет смещен плавающим шариком, появляется возможность привести в движение десятый блокирующий пин. Шарик легко перемещается в обойме и преодолевает стопорящее воздействие отклоняющего пина.
