Последовательность установки.

1. Вставить наружный и внутренние шпиндели и пружину. Ограничитель внутри шпинделя должен быть в контакте со ступицей корпуса замка (рис. 6.41).

2. Ввинтить фиксирующие стойки и винты внутренней стороны фалевой ручки. Поднять рычаг для большого пальца и, одновременно удерживая ручку, установить ее с наружной стороны двери (рис. 6.42). Ввернуть шуруп в нижней части ручки после завершения сборки внутренней декоративной накладки. Для металлической двери нужно нарезать резьбу в направляющем отверстии диаметром 7/64 дюйма (2,8 мм).

Рис. 6.41.Вставка шпинделей и пружин (С разрешения компании Schlage Lock Company)

Рис. 6.42.Крепление фалевой ручки на двери (С разрешения компании Schlage Lock Company)

Цилиндр замка обычно состоит из корпуса, механизмов секретности, пружин, собственно цилиндра, кулачка, хвостовой части или иного приводного устройства, а также других необходимых рабочих частей. Замочная скважина тоже находится в цилиндре. Большинство цилиндров повышенной секретности подходят к замкам, изготовленным разными производителями.

Цилиндр повышенной секретности специально сконструирован так, чтобы его нельзя было открыть «чужим» ключом. Большинство замков повышенной секретности имеют встроенные защитные средства, которые предотвращают вскрытие замков отмычкой, методом импрессии (деформационных отпечатков) и высверливанием. Такие цилиндры обычно открываются только специальными ключами и обеспечивают несколько уровней защиты.

Описываемые здесь цилиндры применяются во многих замках, обладающих повышенной степенью секретности. В этой главе также обсуждается разработка конструкции таких цилиндров, изменение секретности (замена ключа), их техническое обслуживание и установка.

Компания CorKey Control Systems, Inc. запатентовала комплекты, которые предназначены для замены дверных кнопок (ручек) и цилиндров у большинства марок замков-засовов, ручек-кнопок и накладных замков. Эти средства превращают стандартные механические замки в системы доступа, управляемые электронными картами, обычно без модификации самих замков.

Система управления картами-ключами (комплект Cor-Kit) используется, например, в здании монетного двора США в Сан-Франциско, в помещениях международного аэропорта в Гонолулу и во многих отелях и университетах по всему миру. На рис. 7.1 показано, как комплект Cor-Kit совмещается с замком-засовом.

Замок, снабженный комплектом Cor-Kit, открывают, проводя специальной картой-ключом через щель в верхней части кнопки или цилиндра.

Эта щель теперь играет роль замочной скважины. На рис. 7.2 показана замена с кнопки и ключа на комплект Cor-Kit. Ключ называется CorKey и его можно закодировать так, чтобы открывать от одного до нескольких замков в пределах одной системы.

Рис. 7.1.Комплект Cor-Kit с ригельным замком (С разрешения компании CorKey Control Systems, Inc.)

Рис. 7.2.Комплект Cor-Kit с ключом, вставленным ручку-кнопку (С разрешения компании CorKey Control Systems, Inc.)

Ключ CorKey плоский по форме и внешне выглядит как идентификационный металлический медальон солдата. Он представляет собой карту с магнитным кодом в стальном (иногда пластиковом) корпусе.

Ключи и замки системы CorKey можно многократно кодировать и перекодировать. Эти операции пользователь системы Cor-Kit выполняет самостоятельно. Производитель поставляет оборудование для декодирования с оригинальным комплектом установки.

Модель Cor-Kit серии 400 используется в замках-засовах и «антипанических» замках. Следующие инструкции составлены для установки модели 400R на фурнитуру накладного цилиндрового замка, например на замки-засовы или «анти-пани-ческие» замки.

Если вы устанавливаете новый замок-засов, то следуйте инструкциям производителя при размещении замка на двери и просверлите отверстие в двери для цилиндра. После этого, не устанавливая замок или запорную планку, сразу переходите к первому пункту приведенной далее последовательности действий.

Если вы заменяете цилиндр в замке, то прежде всего нужно извлечь замок из двери. Затем следуйте приведенным далее инструкциям для установки комплекта Cor-Kit с внешней стороны двери.

1. Установить два фиксирующих винта в два отверстия, просверленные с наружной стороны в круглой стальной пластине, в которой есть три отверстия (рис. 7.3).

2. В просверленное изнутри отверстие в двери вставить винты.

3. Удерживая комплект с наружной стороны отверстия, вставить хвостовой элемент через центральное отверстие круглой стальной пластины.

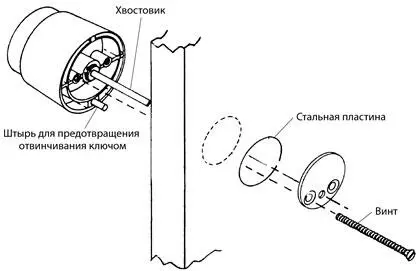

Рис. 7.3.Детали комплекта Cor-Kit для накладного замка (С разрешения компании CorKey Control Systems, Inc)

4. Установить комплект Cor-Kit в отверстие и нажать на него, чтобы определить точку, где надо просверлить отверстия диаметром 1/4 дюйма (~6 мм) для штыря, который будет удерживать замок на двери и защищать его от вывинчивания (с помощью гаечного ключа). В двери просверлить отверстие стержня диаметром 1/2 дюйма (~13 мм) для стержня.

5. Завинтить два винта в отверстия с нарезанной резьбой комплекта Cor-Kit так, чтобы он держался на двери (но не затягивайте эти винты до упора).

6. Установить фурнитуру на место с внутренней стороны двери, вставив соответствующим образом хвостовую часть комплекта Cor-Kit. При этом вам понадобится стальная пластина или шайба, которая изначально прикреплена к цилиндру.

7. Если фурнитура уже была установлена ранее, то следует убедиться, что вы не нарушили ее прежнего положения. В противном случае может оказаться необходимым повернуть корпус Cor-Kit или обработать напильником внутреннюю часть отверстия в двери, чтобы подогнать фурнитуру к двум новым винтам.

8. Привинтить комплект Cor-Kit к двери.

9. Механизм нужно закрепить так, чтобы хвостовик комплекта Cor-Kit не цеплялся за другие детали.

10. Если вы монтируете новый замок-засов, то нужно закрепить его с внутренней стороны двери, совместив с хвостовой частью комплекта Cor-Kit так, чтобы ничто не мешало. Затем необходимо закрепить запорную планку, следя за тем, чтобы ее положение соответствовало положению засова, как это указывает производитель.
