Для монтажа круглой защелки нужно просверлить отверстие диаметром 1 дюйм (25,4 мм). Напротив защелки следует установить деревянный брусок. Чтобы вставить засов в отверстие, необходимо приложить небольшое усилие, например, постучать по бруску молотком или киянкой. В результате лицевая поверхность засова окажется заподлицо с плоскостью края двери (рис. 6.6).

Секрет мастерства

Чтобы не повредить дверь и гарантировать правильное функционирование замка, очень важно аккуратно просверлить все отверстия. Для этого предназначены наборы для установки замков, в которые входят сверла и перьевые сверла для растачивания. Такие наборы продаются в специализированных компаниях, что дает возможность любому человеку сверлить отверстия на профессиональном уровне. Менее дорогой способ, который может помочь вам держать дрель ровно, – использование небольшого уровня, прикрепленного к дрели липкой лентой.

3. Нанести вертикальную линию и линию высоты на косяк двери точно напротив центральной точки отверстия для засова. Очистить отверстие и установить запорную планку.

Рис. 6.4.Разметка двери по шаблону (С разрешения компании Schlage Lock Company)

Рис. 6.5.Просверливание двух отверстий в двери (С разрешения компании Schlage Lock Company)

Рис. 6.6.Вставка засова (ригеля) в отверстие (С разрешения компании Schlage Lock Company)

Для Т-образной запорной планки надо просверлить в раме два отверстия диаметром 7/8 дюймов (22,2 мм) и глубиной 1 1/16 дюйма (27 мм), причем центры этих отверстий должны быть на 3/8 дюйма (9,5 мм) выше и ниже линии высоты.

Для полукруглой запорной планки нужно разметить отверстия для винтов под планку так, чтобы они находились на одной линии с винтами засова. В рамке надо сделать вырез под выемку, в которую будет входить засов и язычок защелки. Затем установить запорную планку (рис. 6.7).

4. Снять декоративную накладку на внутренней стороне двери, отжав защелку кнопки и сняв кнопку и розочку со шпинделя (рис. 6.8).

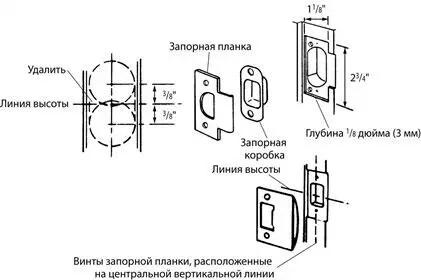

Рис. 6.7.Разметка линий для установки запорной планки (С разрешения компании Schlage Lock Company)

Рис. 6.8.Снятие розочки (С разрешения компании Schlage Lock Company)

Отрегулировать розочку, поворачивая и отодвигая на 1/16 дюйма (1,5 мм) от корпуса для двери толщиной 1 3/8 дюйма (35 мм). Для двери 1 7/8 дюйма (47,5 мм) ее следует повернуть на 3/16 дюйма (4,5 мм) (рис. 6.9).

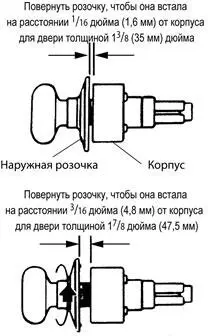

Рис. 6.9.Регулировка положения розочки (С разрешения компании Schlage Lock Company)

Рис. 6.10.Сцепление деталей внутри замка (С разрешения компании Schlage Lock Company)

Рис. 6.11.Установка декоративной накладки и розочки (С разрешения компании Schlage Lock Company)

Рис. 6.12.Крепление розочки с резьбой гаечным ключом (С разрешения компании Schlage Lock Company)

5. Блок защелки должен быть смонтирован до установки замка. Следует убедиться, что корпус замка совмещается с зубцами защелки и что возвратное устройство сцепляется со стержнем засова (рис. 6.10).

При правильном монтаже фиксирующий плунжер на круглом засове должен останавливаться напротив запорной планки, противодействуя усилию, которое может быть приложено для открывания закрытой двери. Не следует пытаться устанавливать блок фиксатора при закрытой двери.

6. Надеть розочку на ручку. Надвинуть установочную пластину на шпиндель, а затем плотно закрепить ее небольшими крепежными винтами. Надеть розочку на пружинную скобу на установочной пластине (рис. 6.11). Отжать кнопку защелки, чтобы защелка вошла в прорезь.

Розочку с резьбой надо надеть на шпиндель и навинтить на резьбовую втулку. Ее следует повернуть по часовой стрелке и затянуть гаечным ключом (рис. 6.12).

Ремонт и техническое обслуживание

Если ручка-кнопка функционирует неправильно, вам придется ее разобрать, чтобы установить причину неисправности. Внутри может оказаться изношенная или сломанная пружина или потребуется чистка и смазка замка. На рис. 6.13 – 6.16 изображены детали, которые можно найти в стандартных ручках-кнопках. В табл. 6.1 приведен список деталей, соответствующих рис. 6.13 – 6.16.

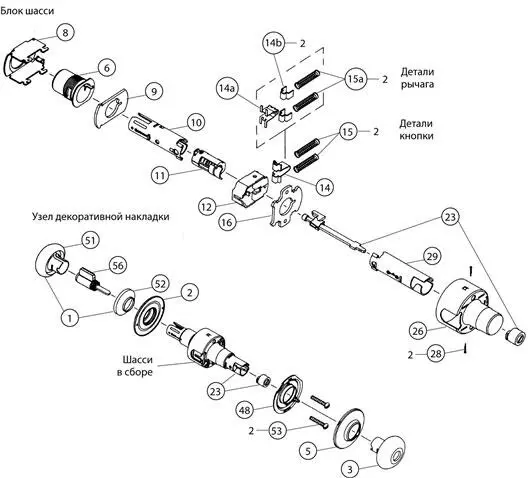

Рис. 6.13.Конструкция замка модели Model A55PD (замок для станции технического обслуживания): открывается ключом снаружи, когда наружная кнопки блокируется универсальной кнопкой внутри кнопки-ручки; имеет кнопку открывания закрытой двери; наружную кнопку-ручку можно зафиксировать поворотом универсальной кнопки (С разрешения компании Schlage Lock Company)

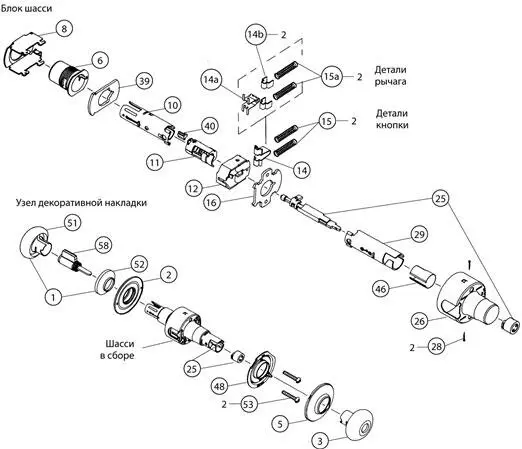

Рис. 6.14.Конструкция замка модели Model A70PD (замок для классных дверей в школе): наружная кнопка фиксируется и разблокируется ключом; внутренняя кнопка всегда разблокирована (С разрешения компании Schlage Lock Company)

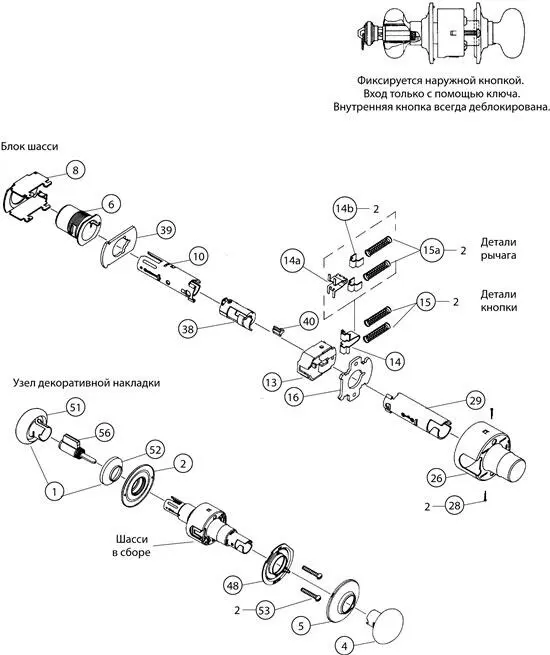

Рис. 6.15.Конструкция замка модели Model A80PD (замок для складского помещения): фиксируется наружной кнопкой; вход только с помощью ключа; внутренняя кнопка всегда разблокирована (С разрешения компании Schlage Lock Company)

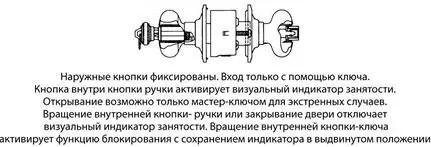

Рис. 6.16.Конструкция замка модели Model A85PD (замок для отелей/мотелей): наружные кнопки фиксированы; вход только с помощью ключа; кнопка внутри кнопки-ручки активирует визуальный индикатор занятости; открывание возможно только мастер-ключом для экстренных случаев; поворот внутренней кнопки-ручки или закрывание двери отключает визуальный индикатор занятости; поворот внутренней кнопки-фиксатора активирует функцию блокирования и переводит индикатор в положение «занято» (С разрешения компании Schlage Lock Company)
