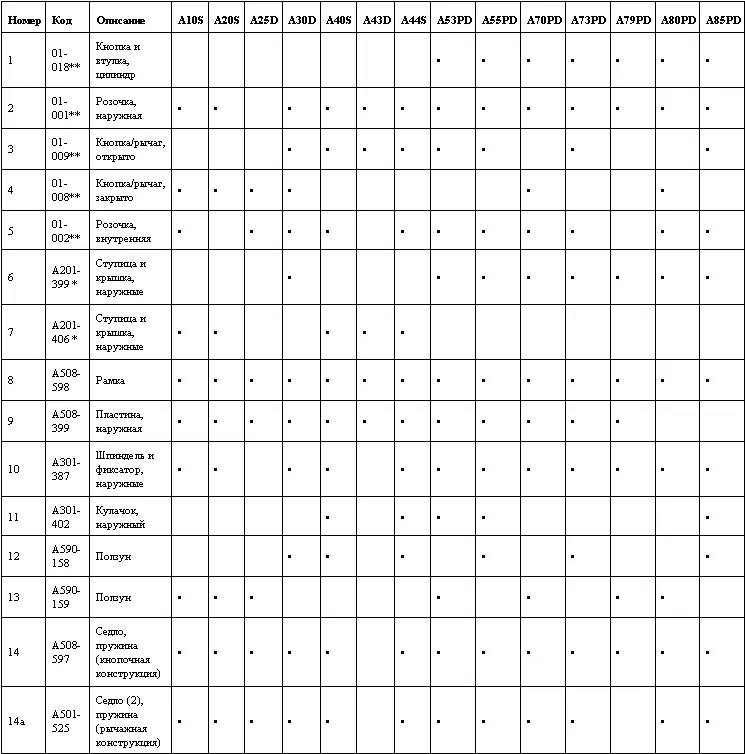

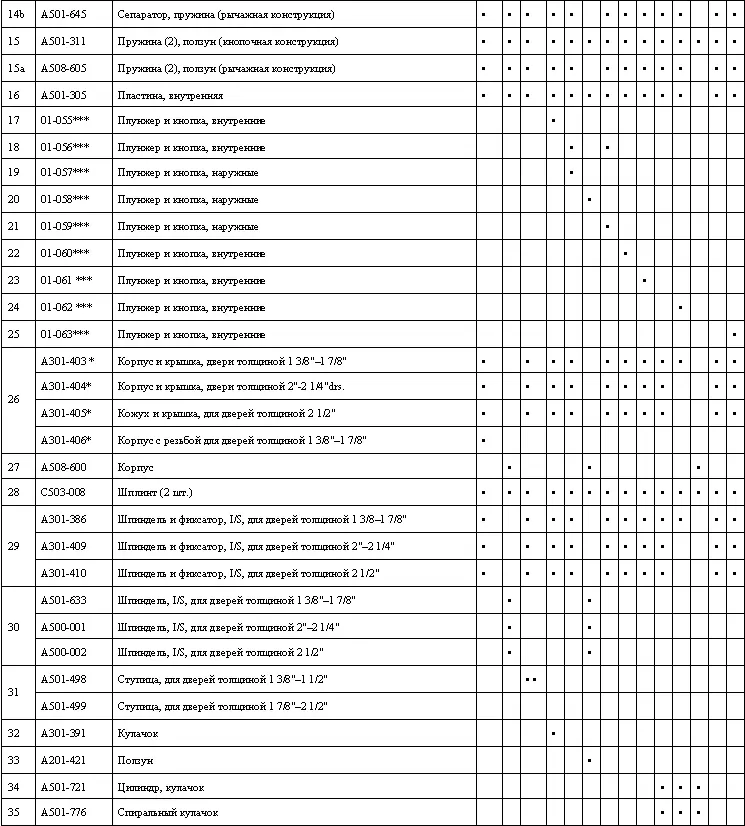

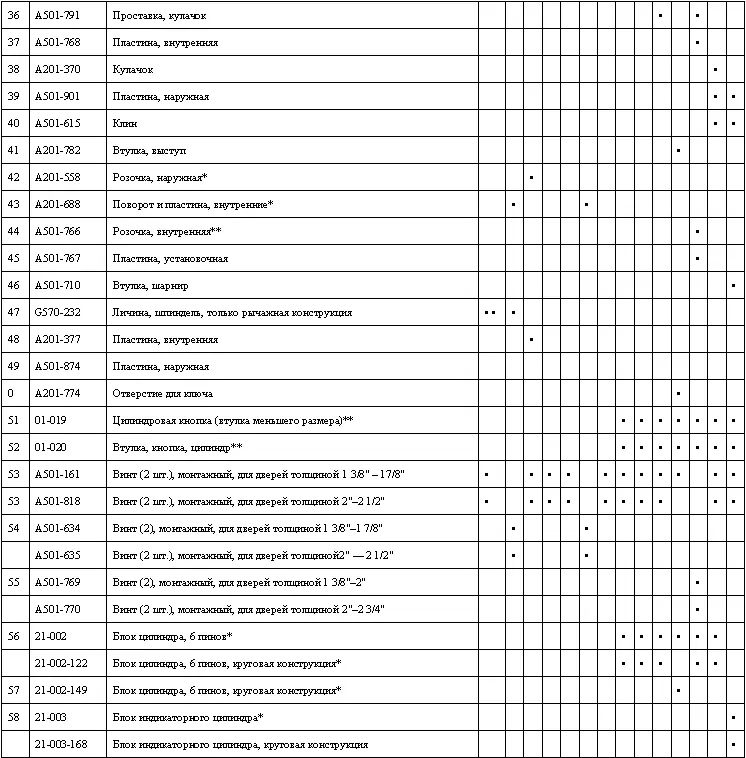

Таблица 6.1.Перечень деталей ручки-кнопки

* Указать внешнюю отделку.

** Указать конструкцию и внешнюю отделку.

*** Указать конструкцию, внешнюю отделку и толщину двери.

На рис. 6.17 показан типичный замок-засов. Замок-засов устанавливают так же, как кнопку-ручку. На рис. 6.18 – 6.21 изображены детали нескольких типов замков-засовов. В табл. 6.2 приведен список деталей, соответствующих рис. 6.18 – 6.21.

Рис. 6.17.Засов (ригель) компании Schlage (С разрешения компании Schlage Lock Company)

Рис. 6.18.Конструкция замков моделей B263P и B463P: (ригельный засов с односторонним цилиндром для классной комнаты): засов может выдвигаться и задвигаться ключом снаружи; изнутри засов можно только втянуть и нельзя выдвинуть; засов автоматически фиксируется после выдвижения на полную длину; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

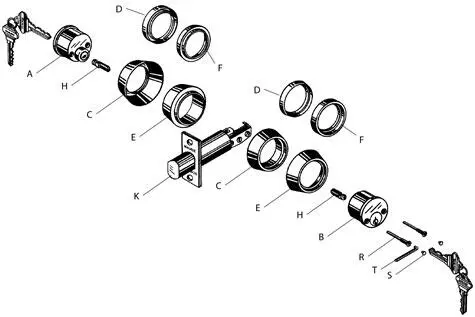

Рис. 6.19.Конструкция ригельных замков моделей B162P, B262P и B462P (засов с двусторонним цилиндром): засов можно перемещать ключом с любой стороны; засов автоматически фиксируется после выдвижения на полную длину; цилиндры фиксируются винтами через лицевую поверхность внутреннего цилиндра; замок снабжен несъемными торцевыми фиксирующими болтами (С разрешения компании Schlage Lock Company)

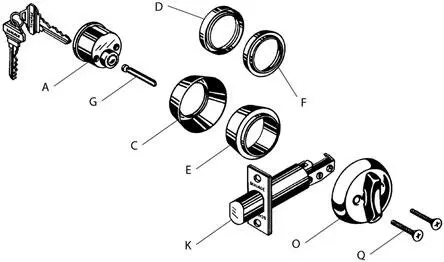

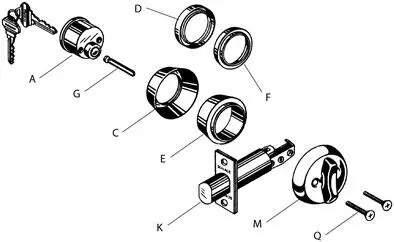

Рис. 6.20.Конструкция ригельных замков моделей B160P, B260P и B460P (засов с односторонним цилиндром): засов можно перемещать ключом, вставленным снаружи или поворотом рукоятки изнутри; засов автоматически фиксируется после выдвижения на полную длину; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

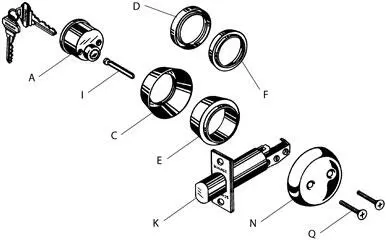

Рис. 6.21.Конструкция ригельных замков моделей B261P и B461P (засов с односторонним цилиндром и внутренней декоративной накладкой): засов можно перемещать только ключом, вставленным снаружи; засов автоматически фиксируется после выдвижения на полную длину; внутренняя декоративная накладка крепится обычными винтами; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

Секрет мастерства

Многие ошибки, которые возникают при сверлении отверстия для засова или ручки-кнопки, можно устранить с помощью недорогих монтажных пластин (scar plate).

Если ключ в замке проворачивается с трудом, то сначала надо проверить, легко ли двигается засов и полностью ли он перемещается в закрытое и открытое положение, когда дверь открыта. Если это так, то, вероятно, проблема связана с неточным совмещением засова и запорной планки. Если замок плохо работает при открытой двери, то, возможно, необходима смазка засова.

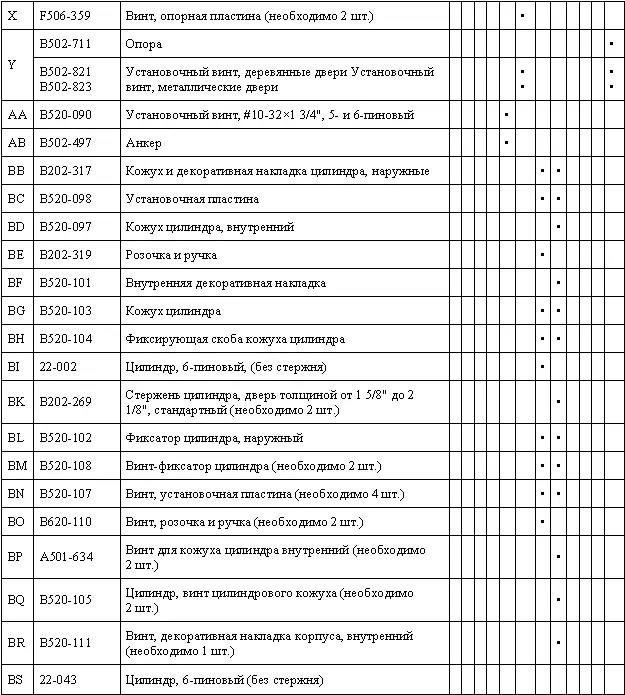

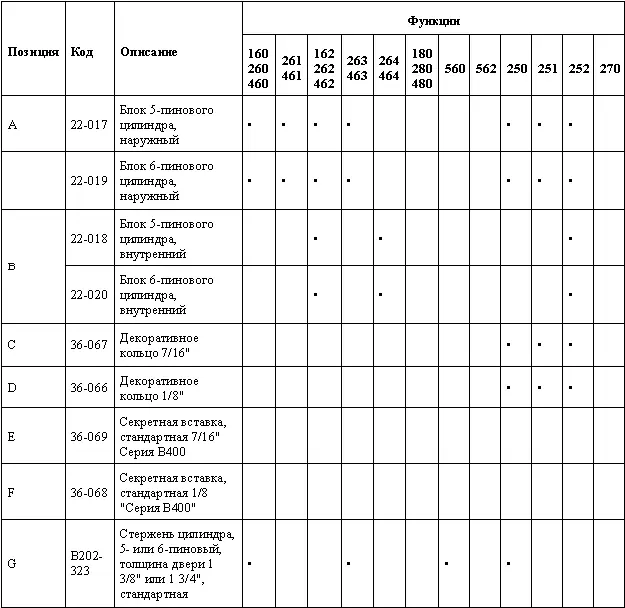

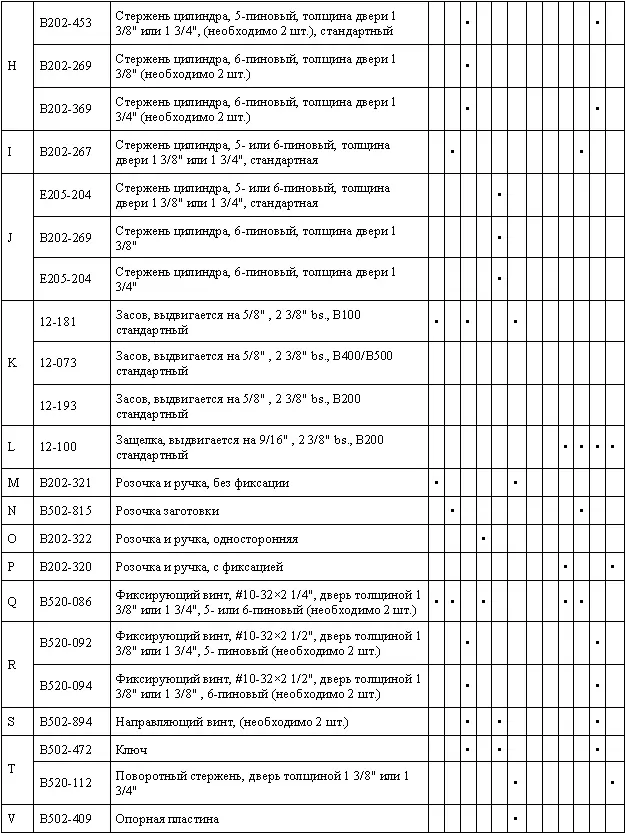

Таблица 6.2.Перечень деталей замков-засовов Schlage [6]

Врезные замки с цилиндровым механизмом (рис. 6.22) устанавливают преимущественно в зданиях коммерческого и промышленного назначения.

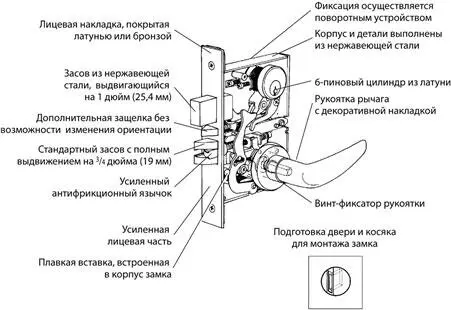

Рис. 6.22.Врезной цилиндровый замок серии "L" (С разрешения компании Schlage Lock Company)

Врезные цилиндровые замки, изготовленные компанией Schlage Lock Company (серия "L"), устанавливают следующим образом.

1. Отмерить необходимую высоту от пола с обеих сторон и на торце двери. Нарисовать горизонтальные линии на торце двери (рис. 6.23).

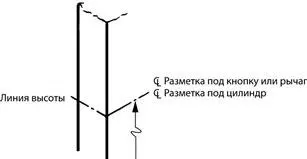

Рис. 6.23.Горизонтальная разметка (С разрешения компании Schlage Lock Company)

2. Совместить шаблон с краем двери с соответствующей горизонтальной линией, которая отмечает высоту. Разметить точки сверления (рис. 6.24).

Внимание!

Возможно, что наружную и внутреннюю части двери придется обрабатывать по-разному. Необходимо внимательно прочитать инструкции и использовать правильный шаблон для наружной (со стороны входа или коридора) и внутренней стороны двери.

3. Разметить точки сверления на торце двери. Просверлить два отверстия диаметром 1 дюйм (25,4 мм) и глубиной 4 1/2 дюйма (114 мм) и выдолбить выемку по вертикали длиной 6 3/4 дюйма (171,5 мм) (рис. 6.25).

4. Просверлить отверстия для декоративной накладки и замка (рис. 6.26).

Рис. 6.24.Разметка точек для сверления (С разрешения компании Schlage Lock Company)

Рис. 6.25.Выемка в торце двери (С разрешения компании Schlage Lock Company)

Рис. 6.26.Сверление отверстий для декоративной накладки и крепления замка (С разрешения компании Schlage Lock Company)

Рис. 6.27.Выемка глубиной 7/32 дюйма (5,5 мм) по размеру лицевой пластины замка (С разрешения компании Schlage Lock Company)

Замечание

Сквозные отверстия нужно просверливать наполовину с каждой стороны двери, чтобы предотвратить скалывание по краям отверстий и повреждение двери.

5. Выполнить выемку по размеру лицевой поверхности замка (рис. 6.27).

6. Совместить шаблон запорной планки на косяке. Следует убедиться, что центральная линия совпадает на шаблонах запорной планки и декоративной накладки замка (рис. 6.28).
