Рис. 7.15.Оригинальный ключ Gemini (С разрешения компании Lori Corporation)

Цилиндры с архитектурой Gemini отмечены в перечне UL. Они всегда оснащены пинами из закаленной стали. Это обеспечивает высокую степень защиты цилиндров по отношению к высверливанию. Защита от высверливания обеспечивается по всей длине цилиндра Kaba Gemini, а не только в его передней части. В каждом цилиндре Gemini установлено от двух до четырех пинов грибовидной формы, чтобы обеспечить устойчивость к вскрытию как отмычкой, так и методом импрессии. Все пины имеют прочное никелевое покрытие для предотвращения коррозии.

Поскольку диаметры цилиндров малы, рабочие пины очень точно подогнаны друг к другу. Чем длиннее нижний пин, тем короче верхний (рис. 7.16). Поэтому разобрать подобный цилиндр с помощью направляющей для личины невозможно.

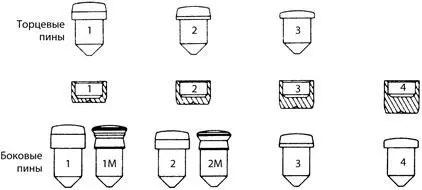

Рис. 7.16.Боковые и торцевые пины Gemini имеют различную форму и размеры (С разрешения компании Lori Corporation)

Рис. 7.17.В корпусе цилиндра ручки-кнопки есть три винта для крепления вставки (С разрешения компании Lori Corporation)

Рис. 7.18.Сердечник Gemini (С разрешения компании Lori Corporation)

При составлении новой комбинации пинов для цилиндра следует помнить, что нижние торцевые пины отличаются по форме от боковых. То же относится к верхним пинам (как к боковым, так и к торцевым).

Вместо направляющей личины следует применять удерживающее устройство для смены комбинации и извлечения из втулки таких цилиндров. На практике у вас на замену комбинации для цилиндра Kaba Gemini потребуется около пяти минут.

Сменные цилиндры для американской фурнитуры производятся в виде двух основных частей: корпуса цилиндра и сердечника (личины). Корпус цилиндра (рис. 7.17) предназначен для всех цилиндров ручек-кнопок. Его можно определить по трем просверленным отверстиям в корпусе цилиндра для винтов крепления объемной вставки и по горизонтальному отверстию в задней части личины. Сердечник (личина) (рис. 7.18) необходим для всех накладных и врезных замков, а также для цилиндров некоторых замков-засовов под тубулярный ключ. В корпусе таких замков есть отверстие для винта фиксации сердечника (личины).

Все цилиндры Kaba Gemini для ручки-кнопки изготавливают на основе единой конструкции корпуса цилиндра. Объемные вставки, адаптеры и хвостовики различной формы и размера крепятся к корпусу цилиндра (рис. 7.19), что позволяет получать много модификаций изделий. Этот «эффект хамелеона» значительно снижает начальные вложения, необходимые для модификации разнообразных замочных цилиндровых механизмов, обладающих высокой степенью секретности.

Далее описано, как работает такая концепция "встраиваемого цилиндра" ("build-a-cylinder"). Если ваши заказы по модификации замков с повышенным уровнем секретности в основном связаны с ручками-кнопками "бренда X" ("brand X"), то вы можете закупить только цилиндры Kaba, спроектированные для этой марки. Затем, если для заказчика требуется повышение секретности для другой марки замка, то можно взять необходимые детали из универсального комплекта встраиваемого цилиндра и установить его в корпус одного из ваших цилиндров. В этом случае нет необходимости ждать поставок от дистрибьютора или с завода, а также создавать запасы цилиндров десятков различных типов.

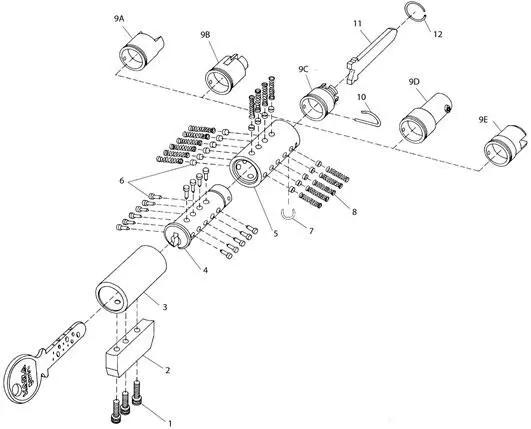

Рис. 7.19.Базовая конструкция цилиндра Gemini «Build-a-Cylinder»: 1 – винты вставки; 2 – вставка; 3 – втулка; 4 – личина цилиндра; 5 – оболочка цилиндра; 6 – верхние и нижние пины из упрочненной нержавеющей стали; 7 – фиксатор личины; 8 – пружины; 9A – адаптер Sargent integralock; 9B – адаптер Yale; 9C – адаптер Tailpiece; 9D – адаптер Sargent серий «7», "8", «9»; 9E – адаптер Emhart высокой прочности и адаптер блокировки устройства; 10 – фиксатор адаптера; 11 – хвостовик; 12 – фиксатор хвостовика (С разрешения компании Lori Corporation)

Для навесных замков с установленными цилиндрами Gemini подойдет серия «29» компании Master Lock Company. Если вы используете фиксирующую пластину оригинального цилиндра этой компании, устанавливаемую в нижнюю часть навесного замка, то пластину потребуется несколько изменить.

Поскольку объемные вставки крепятся к цилиндру Gemini в нижней, а не в верхней части замочной скважины, то пластину нужно установить, повернув на 180° относительно исходного положения. Вокруг половины внутреннего края пластины сделана фаска. Оставшаяся часть без фаски, поэтому вам понадобится завершить фаску до конца с помощью точила или ленточной шлифовальной машинки, а затем установить пластину в повернутом положении для цилиндра Kaba Gemini.

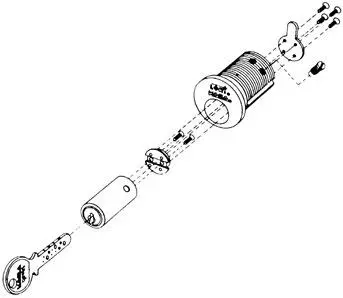

Хотя с технической точки зрения не существует полностью взаимозаменяемых сердечников, сердечник Kaba Gemini пригоден для всех врезных, накладных замков и замков-засовов под тубулярный ключ (рис. 7.20). Чтобы один и тот же сердечник подходил к цилиндрам, отличающимся по конструкции и по длине, используется специальный привод кулачка. Эта деталь изготовлена для различных типов кулачков и хвостовиков, которые встречаются в цилиндрах.

Рис. 7.20.Сердечник Gemini одинаков для всех врезных, накладных и замков-засовов под тубулярный ключ (С разрешения компании Lori Corporation)

Сердечник крепится в корпусе несколькими винтами, включая фиксирующий винт, изготовленный из закаленной стали. Это делает сердечник устойчивым к попыткам выбивания его с помощью молотка.

С начала 1960-х годов компания Medeco Security Locks, Inc. стала ведущим производителем замков и цилиндров повышенной секретности. Цилиндры Medeco внесены в перечень UL и имеют конструкцию, устойчивую к вскрытию отмычками и высверливанию, к открыванию методом импрессии, выбиванию молотком и проворачиванию воротком. Они пригодны для различных моделей замков, включая врезные, накладные, замки-засовы и ручки-кнопки (рис. 7.21).

Рис. 7.21.Цилиндры Medeco пригодны для многих моделей замков (С разрешения компании Medeco Security Locks)
