2. Аккуратно сложить бумажный шаблон, который входит в комплект поставки вашего замка (рис. 8.2). Прочно приклеить скотчем шаблон к двери так, чтобы все сгибы были правильно совмещены с краем двери. Нанести шилом или аналогичным инструментом отметки для просверливаемых отверстий в точно указанных точках, которые приведены на шаблоне (рис. 8.3). Затем шаблон надо снять.

Внимание!

Когда запорная планка представляет собой металлическую рамку, нужно разместить шаблон так, чтобы центры отверстия для защелки и выреза под запорную планку совпадали.

3. С помощью пилы с направляющим сверлом прорезать отверстие диаметром 2 1/8 дюйма (54 мм) и два отверстия диаметром 1 дюйм (25 мм). Для сверления отверстий диаметром 1/4 дюйма (6 мм) подойдут стандартные сверла (рис. 8.4).

Рис. 8.3.Разметка двери (С разрешения компании Simplex Access Controls Corp.)

Рис. 8.4.Просверливание отверстий в двери (С разрешения компании Simplex Access Controls Corp.)

Установить кончик сверла напротив метки, сделанной шилом. Плавно нажимайте на инструмент до тех пор, пока кончик сверла не появится на другой стороне. Далее следует продолжить сверление с противоположной стороны до тех пор, пока отверстие не будет закончено. Аналогично с помощью сверла диаметром 1/4 дюйма (6 мм) просверлить отверстия диаметром 1 дюйм (~25 мм) в лицевой поверхности двери.

Последнее отверстие диаметром 1 дюйм просверлить в крае двери. Нажимая на инструмент, аккуратно сверлить до тех пор, пока кончик сверла не будет виден через отверстие 2 1/8 дюйма (54 мм), затем следует остановиться.

Внимание!

Не забудьте выполнить вырез для антифрикционного механизма защелки.

Для металлических дверей нужно вырезать отверстие согласно лицевой пластине защелки. Установить верхний и нижний кронштейны, чтобы они соответствовали двум фиксирующим винтам защелки.

Для деревянных дверей следует вдавить защелку в отверстие диаметром 1 дюйм до тех пор, пока лицевая пластина не будет соприкасаться с краем двери. Нарисовать линию вокруг лицевой пластины. Затем снять защелку с двери. Острым долотом по дереву шириной 1 дюйм удалить материал на глубину приблизительно 1/8 дюйма (3 мм), чтобы лицевая пластина была идеально заподлицо с поверхностью двери (рис. 8.5).

4. Вставлять защелку в отверстие в крае двери глубиной 1 дюйм до тех пор, пока лицевая пластинка защелки не окажется заподлицо с краем двери. Зафиксировать лицевую пластину защелки двумя винтами с крестообразными головками, которые есть в комплекте поставки (рис. 8.6).

Рис. 8.5.Вырез под защелку в деревянной двери (С разрешения компании Simplex Access Controls Corp.)

Рис. 8.6.Установка защелки (С разрешения компании Simplex Access Controls Corp.)

5. Снять внутреннюю рукоятку, отжав подпружиненный штырек, который виден через установочное отверстие. Потянуть за ручку при отжатом штырьке. Затем освободить фиксатор и продолжить тянуть ручку. Теперь ручку можно отделить от корпуса замка.

6. Правильно совместить блок защелки и устройство цилиндрического привода до тех пор, пока засов не будет слегка отжат (рис. 8.7), чтобы убедиться, что фиксатор корпуса защелки (A) совмещен с передним проемом крышки приводного устройства цилиндра (B). Затем нужно совместить конец хвостовика (C) с крючками колпака, выдвигающего башмак (D).

7. Следует проверить действие замка, задав комбинацию, установленную на заводе-изготовителе: нажать кнопки «2» и «4» одновременно, затем нажать кнопку «3» (рис. 8.8).

Повернуть внешнюю рукоятку против часовой стрелки до фиксированного положения. По мере поворачивания рукоятки защелка будет втягиваться до тех пор, пока не станет заподлицо со своей запорной планкой. После этого надо отпустить рукоятку. Защелка вернется в полностью выдвинутое состояние. Далее повернуть внутреннюю втулку по часовой стрелке (или против часовой стрелки) до фиксированного положения. Защелка будет втягиваться до тех пор, пока не окажется заподлицо со своей лицевой пластиной. После того как внутренняя втулка будет отпущена, защелка вернется в полностью выдвинутое состояние.

8. Надеть упрочняющую пластину на втулку (рис. 8.9). Установить два фиксирующих винта через упрочняющую пластину в два отверстия 1/4 дюйма (~6 мм). Затянуть винты, чтобы прочно зафиксировать передний корпус замка на двери.

9. Установить декоративную накладку. Не прилагая больших усилий, навинтить кольцо с резьбой на цилиндровое приводное устройство (рис. 8.10). Затянуть кольцо с резьбой гаечным ключом, который есть в комплекте поставки.

Рис. 8.7.Установка замка (С разрешения компании Simplex Access Controls Corp.)

Рис. 8.8.Проверка работоспособности замка (С разрешения компании Simplex Access Controls Corp.)

Рис. 8.9.Установка упрочняющей пластины (С разрешения компании Simplex Access Controls Corp.)

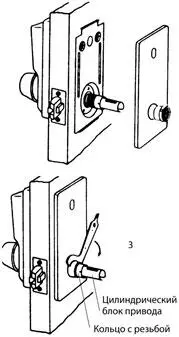

Рис. 8.10.Установка внутренней декоративной накладки: 1 – цилиндрический блок привода; 2 – кольцо с резьбой (С разрешения компании Simplex Access Controls Corp.)

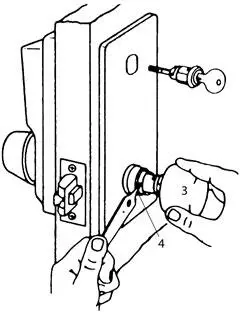

Рис. 8.11.Установка внутренней рукоятки (С разрешения компании Simplex Access Controls Corp.)

Замечание

Если у вас возникают трудности с завинчиванием кольца на приводное устройство, то надо снять крышку и повторно отрегулировать положение упрочняющей пластины. Не следует прилагать больших усилий к кольцу.

10. Вставить фиксирующий штырь в установочное отверстие в воротнике рукоятки (рис. 8.11). Если резьбовое кольцо в декоративной накладке закрывает это отверстие, то нужно ослабить кольцо и совместить отверстие в кольце с отверстием в воротнике. Отжать фиксирующий штырек рукоятки острым концом гаечного ключа и сдвигать ее до тех пор, пока фиксирующий штырек не вернется обратно на свое место.
