Билл Филипс - Руководство слесаря по замкам

Рис. 7.29.Вставка пальцевых пинов (С разрешения компании Schlage Lock Company)

Рис. 7.30.Подбор пальцевых пинов (С разрешения компании Schlage Lock Company)

Замечание

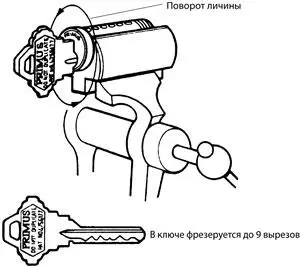

Для системы «мастер-ключ» применяют ключ с самыми глубокими вырезами. Если ни один из ключей не дает возможности установить все нижние и мастер-пины в положение линии вращения или под ней, то нужно увеличить все прорези в ключе до выреза № 9 (самый глубокий вырез) для конечного узла.

6. Выбрать нижние и мастер-пины из числа вырезов для ключа и установить их в личину цилиндра. В отверстия личины нужно добавить небольшое количество графита (рис. 7.31).

7. По таблице для определения высоты стопки комбинации нижних и мастер-пинов выбрать правильные верхние пины (вверху на рис. 7.32).

8. Вставить верхние пины и пружины в соответствующие отверстия установочного стержня (внизу на рис. 7.32).

9. Задвинуть втулку в установочный стержень. Следует отжимать пружины кончиком ножа и продвигать втулку вдоль штока на направляющую канавку (рис. 7.33).

10. Надвинуть корпус цилиндра на установочный стержень. При этом следует удерживать корпус цилиндра повернутым на небольшой угол (около 15°) и выдвигать втулку до тех пор, пока корпус не встанет на одну линию с канавкой в установочном стержне. Снять втулку (рис. 7.34).

11. Повернуть корпус цилиндра так, чтобы отверстия в установочном стержне и в корпусе цилиндра были совмещены. С помощью ножа установите на место пины и пружины в корпусе цилиндра. Повернуть корпус цилиндра, чтобы «захватывать» пины и пружины (рис. 7.35).

Рис. 7.31.Подбор нижних и мастер-пинов (С разрешения компании Schlage Lock Company)

Рис. 7.32.Таблица для определения высоты установки (сверху) и вставка верхних пинов (внизу) (С разрешения компании Schlage Lock Company)

Рис. 7.33.Надвиньте втулку на установочный стержень (С разрешения компании Schlage Lock Company)

Рис. 7.34.Надвиньте корпус цилиндра на установочный стержень (С разрешения компании Schlage Lock Company)

Рис. 7.35.Поверните корпус цилиндра (С разрешения компании Schlage Lock Company)

Рис. 7.36.Извлеките личину цилиндра из держателя (С разрешения компании Schlage Lock Company)

Рис. 7.37.Поверните личину ключом (С разрешения компании Schlage Lock Company)

Рис. 7.38.Полностью собранный блок цилиндра (С разрешения компании Schlage Lock Company

12. Извлечь личину цилиндра из держателя с полностью вставленным ключом, сохраняя давление на боковой стержень (рис. 7.36). Нужно удерживать цилиндр в повернутом состоянии и надвинуть корпус на личину цилиндра. При сборке цилиндров врезных замков следует использовать противоположный конец установочного стержня.

13. Повернуть ключ и личину, чтобы совместить нижние и верхние пины. Извлечь ключ, надавливая пальцем на лицевую поверхность личины цилиндра (рис. 7.37).

14. Завершить сборку цилиндра, установив крышку, пружину и штырь крышки, стержень приводного пина и крышку или кулачок цилиндра врезного замка (рис. 7.38).

Кнопочный кодовый замок управляется при помощи одновременного или последовательного нажатия кнопок (обычно эти кнопки помечены буквами или цифрами). К этим замкам также могут прилагаться ключи, предназначенные для того, чтобы открыть помещение в экстренных случаях.

Подобные замки чаще всего предназначены для общественных мест, например для входных дверей в офисы, общих спален в общежитиях и входов в подъезды многоквартирных домов, но некоторые из них пригодны для использования в частных домах.

Современные кнопочные кодовые замки идеальны для установки в местах интенсивного движения, поскольку они предлагают тысячи (а в некоторых случаях миллионы) возможных комбинаций. Определение правильной комбинации кодового замка, имеющего всего несколько, например, пять кнопок, может оказаться трудной задачей, если пользователь перебирает цифры произвольно (в отличие от более предсказуемых случаев, когда, например, кодом служит имя или часть номера телефона).

Обслуживающий персонал может легко и быстро изменить кодовые комбинации на кнопочных замках. Эти замки в значительной степени могут уменьшить или даже свести к нулю затраты на изготовление, подбор и повторное изготовление ключей.

Компания Access Controls Corporation – самый известный производитель кодовых кнопочных замков. В этой главе описано, как устанавливать и обслуживать некоторые наиболее популярные модели, которые она выпускает.

Замки серии Simplex's Unican 1000 (рис. 8.1) полностью механические. Они не нуждаются в элементах питания или в подключении к электрической сети. Замки имеют тысячи возможных комбинаций, и лицо, обладающее соответствующими правами, может изменить любую из них в течение нескольких секунд.

Чтобы установить модели 1000-1 и 1000-2 (в этих моделях нет ручки для открывания) на двери толщиной от 1 5/8 до 1 7/8 дюймов (примерно от 41 до 47,5 мм), нужно выполнить следующие действия:

1. Сначала нужно осмотреть окна, рамы, двери и т. п. и убедиться, что установка замка не приведет к каким-либо повреждениям.

Рис. 8.1.Кодовые кнопочные замки Simplex серии 1000 используются в зонах, требующих повышенной безопасности (С разрешения Simplex Access Controls Corp.)

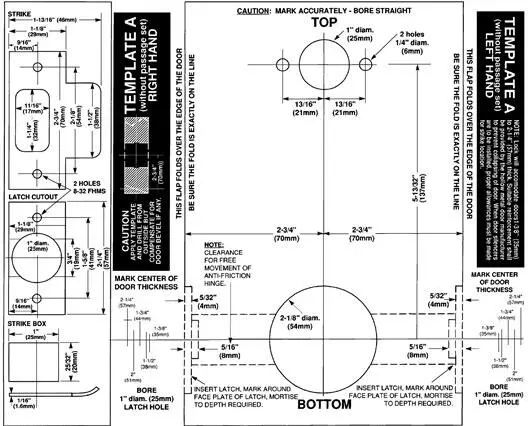

Рис. 8.2.Бумажный шаблон для разметки (показан не в масштабе) (С разрешения Simplex Access Controls Corp.)
