На рис. 7.22 приведен покомпонентный вид типичного цилиндра, на котором видны основные элементы двойной замочной системы Medeco. Наиболее важный компонент – набор пиновых механизмов секретности, которые должны подниматься вырезами ключа. Еще один важный элемент – боковой стержень внутри цилиндра, который «требует», чтобы механизмы секретности были правильно повернуты ключом. В результате образуется общая прорезь всех пиновых механизмов секретности. Если пиновые механизмы секретности правильно подняты и повернуты, то пальцы или выступы на боковом стержне смогут войти в вырезы пиновых механизмов секретности, что дает возможность повернуться личине в закрытое или открытое положение замка (рис. 7.23).

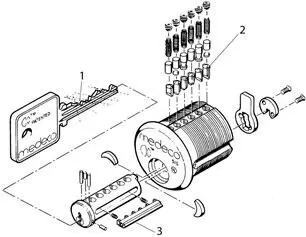

Рис. 7.22.Конструкция цилиндрового механизма Medeco: 1 – ключ Medeco; 2 – нижние пины; 3 – боковая вставка из закаленной стали (С разрешения компании Medeco Security Locks)

Рис. 7.23.Пины в цилиндрах Medeco должны быть подняты и повернуты ключом (С разрешения компании Medeco Security Locks)

Для дополнительной безопасности цилиндры Medeco оснащены вставками из закаленной стали, которые защищают стратегически важные зоны цилиндра от высверливания и несанкционированного проникновения. Стрежни для защиты от просверливания вмонтированы вокруг замочной скважины, а вставки из закаленной стали защищают линию вращения и зоны бокового стержня цилиндра.

Ключ для цилиндра Medeco должен быть изготовлен на специальном станке, что ограничивает возможность копирования ключей.

Секрет мастерства

Поскольку замки Medeco изготовлены с очень жесткими допусками, иногда ключ может немного «заедать» при вставке, извлечении или повороте. Чтобы решить эту проблему и заставить замок работать плавно, нужно регулярно смазывать засов и цилиндр.

Биаксиальный цилиндр – это улучшенная версия оригинального цилиндра Medeco.

Эти два цилиндра выглядят одинаково и изготовлены на основе одного и того же принципа. Основные различия между ними заключаются в разных углах нижних пинов и соответствующих углах ключей, под которые сделаны эти цилиндры.

Как и оригинальный цилиндр Medeco, биаксиальный цилиндр также включен в перечень UL, обладает повышенной устойчивостью к взлому и может применяться в большом числе конструкций замков. Биаксиальный цилиндр поддерживает миллиард возможных комбинаций ключей – это более чем в 50 раз превышает число комбинаций, которые возможны для оригинальных цилиндров.

Цилиндровые механизмы повышенной секретности Schlage Primus, производимые компанией Schlage Lock Company, относятся к новому направлению в этой области. Они открываются уникальным ключом с «патентованной защитой».

Эти цилиндры устанавливают в местах с особыми требованиями безопасности: в правительственных учреждениях, общественных и частных институтах, а также в коммерческих и частных организациях. Подобные цилиндры изготавливают для замков Schlage серии A, B, C/D, E, H и L, что дает возможность просто и дешево осуществить модернизацию.

На рис. 7.24 и 7.25 приведен покомпонентный вид цилиндров Schlage Primus. Они имеют шесть пинов и прецизионную конструкцию, изготовленную с очень жесткими допусками. Цилиндры обрабатывают на станках так, чтобы можно было применять боковой стержень и набор из пяти пальцевых пинов.

Боковой стержень и пальцевые пины в сочетании со стандартной 6-пиновой системой Schlage обеспечивают два независимых замковых механизма, которые открываются одновременно с помощью ключа Primus специальной конструкции. Упрочняющие вставки из закаленной стали встроены в личину цилиндра и в его корпус для защиты от высверливания и других методов силового воздействия.

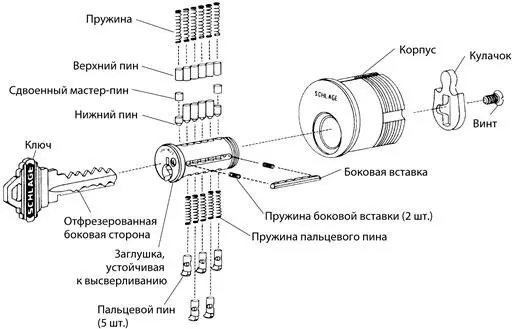

Рис. 7.24.Конструкция врезного цилиндра Schlage Primus (С разрешения компании Schlage Lock Company)

Рис. 7.25.Конструкция цилиндра ручки-кнопки компании Schlage Primus (С разрешения компании Schlage Lock Company)

Для удовлетворения широкого диапазона требований к безопасности компания Schlage разработала четыре степени защиты (уровня секретности) ключей Primus. Каждый уровень требует специальной регистрации и идентификационной карточки для выполнения дублирования ключей Primus. В табл. 7.1 приведены различия между уровнями секретности.

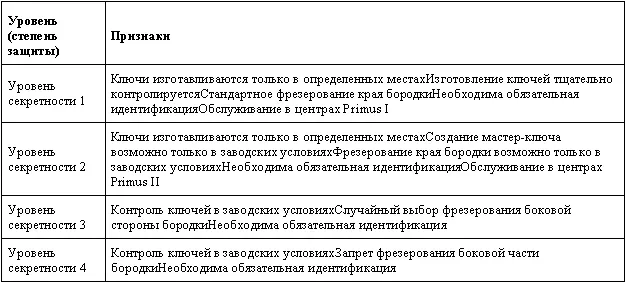

Таблица 7.1.Уровни секретности для цилиндров Schlage

Последовательность сборки цилиндра Schlage Primus:

1. Вставить две пружины бокового стрежня в личину цилиндра. Закрепить личину цилиндра верхней стороной вниз в приспособлении для удерживания личины, при этом боковой стержень должен входить в прорезь в удерживающем устройстве (рис. 7.26).

2. Вставить пружины пяти пальцевых пинов в отверстия в нижней части личины (рис. 7.27).

3. Определить правильные пальцевые пины для каждого положения, которое требуется для боковых вырезов ключей (рис. 7.28).

4. Установить пальцевые пины в соответствующие позиции, одновременно вставляя ключ в личину цилиндра (рис. 7.29). Нужно оказывать небольшое давление на пальцевые пины при вставке ключа.

5. Полностью вставив ключ, нужно его слегка повернуть, чтобы убедиться в правильном выборе пальцевых пинов (рис. 7.30). Личина не будет проворачиваться, если был установлен неправильный пальцевый пин (или несколько таких пинов).

Рис. 7.26.Вставка личины верхней стороной вниз (С разрешения компании Schlage Lock Company)

Рис. 7.27.Пружины пальцевых пинов вставляют в нижнюю часть личины (С разрешения компании Schlage Lock Company)

Рис. 7.28.Отфрезерованная боковая сторона ключа показывает, какой из пальцевых пинов будет задействован (С разрешения компании Schlage Lock Company)
