11. Затянуть резьбовое кольцо. Повернуть рукоятку против часовой стрелки до фиксированного положения. Защелка должна втягиваться плавно до тех пор, пока не станет заподлицо с лицевой пластиной. Отпустить рукоятку и защелка вернется в полностью выдвинутое положение.

12. Вставить подходящий ("свой") ключ в цилиндр блока личины с резьбой (рис. 8.12). Пропустить фиксирующий винт через отверстие декоративной накладки крышки. Установочная стойка расположена в выемке диаметром 1 дюйм. При необходимости укоротить фиксирующий винт.

Рис. 8.12.Установка блока личины с резьбой (С разрешения компании Simplex Access Controls Corp.)

Рис. 8.13.Установка запорной планки (С разрешения компании Simplex Access Controls Corp.)

Повернуть ключ по часовой стрелке до тех пор, пока блок резьбовой личины не коснется декоративной накладки. Ключ можно извлечь из замка только тогда, когда он находится в вертикальном или горизонтальном положении.

13. Разметить положение запорной планки на дверной раме. Следует убедиться, что линия, проходящая через отверстия для винтов запорной планки, точно совмещена с линией сквозных отверстий на лицевой части защелки, когда дверь находится в закрытом состоянии (рис. 8.13).

14. Сделать выемку в раме для запорной коробки глубиной не менее 3/4 дюйма (19 мм). Это гарантирует, что при закрывании двери защелка будет полностью утоплена в дверном косяке. Установить запорную коробку в сделанной выемке. Зафиксировать пластину запорной планки винтами, которые есть в комплекте поставки. Если необходимо, то нанести линию вокруг запорной планки. Эта линия будет разметочной при выборке материала на глубину 1/16 дюйма (2 мм) или больше, чтобы запорная планка была заподлицо с поверхностью дверного косяка.

Внимание!

Проверить работу защелки, чтобы убедиться, что фиксирующий плунжер останавливается напротив запорной планки и не касается ее проема, когда дверь находится в закрытом состоянии. Если это не так, то возможно полное заклинивание двери, что нарушит гарантийные обязательства для всего механизма замка.

Если величина зазора между краем двери и дверной коробкой (или в случае двойных дверей, то между краями двух дверей) более 1/4 дюйма (~6 мм), то защелка не будет входить в зацепление с запорной планкой в дверном косяке. Следует отрегулировать этот зазор, добавив резиновые прокладки под коробку замка.

Замок комплектуется на фабрике под двери толщиной от 1 5/8 до 1 7/8 дюймов (41…47,5 мм). Для дверей толщиной от 1 3/8 до 1 1/2 дюймов (35…38 мм) замок нужно дополнительно отрегулировать, выполнив последовательность действий (рис. 8.14).

1. Снять заднюю пластину и отделить от нее цилиндрический привод.

2. Извлечь прокладку между задней пластиной и цилиндрическим приводом. Снова установить привод и заднюю пластину, взяв более короткие винты из комплекта поставки.

3. Извлечь вставной стержень (позиция «В» на рис. 8.14). Установить новый стержень (позиция "С"). Снова установить заднюю пластину на переднюю часть корпуса замка.

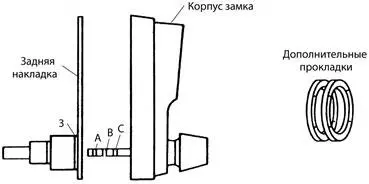

Рис. 8.14.Регулировка замка в соответствии с толщиной двери (С разрешения компании Simplex Access Controls Corp.)

Чтобы отрегулировать замок под двери толщиной от 2 до 2 1/5 дюйма (50…56 мм), нужно выполнить следующие операции.

1. Снять заднюю пластину и отделить от нее цилиндрический блок привода.

2. Установить дополнительную прокладку в переходник между цилиндрическим блоком привода и задней пластиной. Следует убедиться, что острые края закруглены.

3. Снова установить цилиндрический привод и заднюю пластину, взяв более длинные винты из комплекта поставки. Добавить вставной стержень (позиция «А» на рис. 8.14).

4. Снова установить заднюю пластину на передний корпус замка.

Предупреждение

Если рукоятка будет касаться двери или ограничителя двери, то механизм может повредиться и все гарантийные обязательства будут нарушены.

Если в техническом описании, которое прилагается к замку, не указано иное, то замок предназначен для левосторонних дверей. Чтобы поменять ориентацию замка, нужно выполнить приведенные далее операции (рис. 8.15).

1. Снять заднюю пластину, на которой находится цилиндрический блок привода, с корпуса замка. Отвинтить привод от задней пластины.

2. Повернуть блок привода так, чтобы вырез для защелки был направлен в противоположную сторону.

3. Снова установить цилиндрический привод на заднюю пластину и закрепить ее на корпусе замка.

4. Прочно затянуть все винты.

5. Проверить замок и убедиться, что он функционирует нормально.

Рис. 8.15.Изменение ориентации замка (С разрешения компании Simplex Access Controls Corp.)

Кодовые кнопочные замки Simplex серии 3000 (рис. 8.16) изготавливаются для дверей с тонким дверным полотном. Эти замки полностью механические, и ответственное лицо может сменить их кодовую комбинацию менее чем за минуту.

Специальный ключ позволяет заблокировать кодовую комбинацию кнопок для предотвращения несанкционированного повторного входа по прошествии нескольких часов и для повторной активации этой комбинации для следующей дневной смены. Ключ для управленческого персонала может также отменить фиксацию замка, т. е. снять всю защиту двери.

Полный комплект должен включать одновременно корпус замка и блок привода (они продаются отдельно).

Двери с тонким полотном, как правило, уже оснащены фурнитурой Adams Rite (защелки, цилиндровые механизмы и устройства для проверки права выхода) и для установки требуется только замок Simplex серии 3000.

Рис. 8.16.Замки Simplex серии 3000 являются полностью механическими (С разрешения компании Simplex Access Controls Corp.)

Для монтажа замка серии 3000 вам потребуется большая крестообразная отвертка и две отвертки с плоским жалом малого и среднего размера. Перед установкой замка на дверь нужно выполнить приведенные далее операции.

1. Снять узел фиксирующей пластины (рис. 8.17), отвинтив для этого один винт с полукруглой и один винт с плоской головкой.
