Рис. 216. Опытный ближнемагистральный пассажирский самолет Ту-124

Первые серийные машины отличались удлиненной носовой частью, ограничивавшей обзор при заходе на посадку. На третьем серийном самолете носовую часть укоротили на 500 мм и несколько опустили вниз. Серийные самолеты, начиная с одиннадцатого, выпускались с укороченным фюзеляжем (рис. 217).

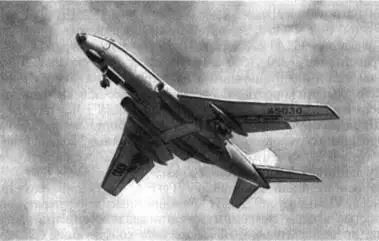

Рис. 217. Серийный пассажирский самолет Ту-124

Ту-124(рис. 218) - свободнонесущий моноплан классической схемы цельнометаллической конструкции с низкорасположенным крылом.

Фюзеляж полумонококовой конструкции состоял из носовой, средней и хвостовой частей. В носовой и средних частях находилась гермокабина, допускавшая перепад давлений до 0,57 атм, в которой размещались экипаж, пассажиры и багаж. По левому борту сделаны две входных двери, а по правому - грузовой люк. В верхней части фюзеляжа установили аварийный люк, а в нижней - два эксплуатационных люка. По бортам фюзеляжа, за задним лонжероном центроплана крыла, располагались двигатели, повернутые относительно продольной оси фюзеляжа в стороны на 4* и вниз на 5*.

Крыло кессонной конструкции технологически делилось на центроплан, две средние и две отъемные части. Угол стреловидности крыла по линии фокусов - 35*. Кессоны отъемных частей являлись топливными баками. Внутри кессона центроплана и в средних частях находились мягкие топливные баки. На средних частях крепили внутренние закрылки, интерцепторы, главные опоры шасси и гондолы для их уборки. На отъемные части навешивали внешние закрылки, интерцепторы и элероны с триммер-флетнерами. На подфюзеляжной части установили посадочный щиток. Общая вместимость крыльевых топливных баков 10 500 кг при плотности горючего 0,8 кг/см3.

Стреловидность вертикального и горизонтального оперений -42*. Киль и центральная часть стабилизатора крепились к силовым шпангоутам в хвосте фюзеляжа. Стабилизатор расположен под углом - Г к оси фюзеляжа с допустимым изменением угла установки от 0 до - 2,5*. На отъемных частях стабилизатора установили рули высоты с триммерами, а на киле - руль поворота с триммер-флетнером.

Управление самолетом - штурвальное, с жесткой проводкой к рулям и элеронам. В систему управления по всем трем каналам включены рулевые машинки автопилота АП-6Е. Управление выпуском посадочного щитка и закрылками электромеханическое, интерцепторами - гидравлическое.

Шасси трехопорное. Все опоры убираются по полету с помощью гидроприводов. Контролируют уборку и выпуск шасси световая, звуковая и визуальная сигнализации. Передняя опора, допускающая поворот колес на угол 35* в обе стороны на рулежках, а при разбеге и пробеге на угол 4* 20', укомплектована колесами К-288 размером 660x200 мм. На тележках главных опор стояли по четыре тормозных колеса КТ-97 размером 865x280 мм. Шасси позволяло эксплуатировать машину с грунтовых аэродромов.

Для сокращения пробега использовался тормозной парашют площадью 40 м2, размещенный в контейнере в хвостовой части фюзеляжа.

Система жизнеобеспечения кроме кондиционирования воздуха включала кислородное оборудование для экипажа (для профилактики утомляемости) и пассажиров (на случай плохого самочувствия). Кроме того, имелись переносные кислородные приборы для экипажа (в случае разгерметизации кабины) и для пассажиров, ощущавших кислородное голодание. Для обеспечения безопасности полета в условиях обледенения передняя кромка крыла и обечайки воздухозаборников ТРД обогревались горячим воздухом, отбираемым от четвертой ступени компрессора. На передних кромках киля и стабилизатора устанавливали электротермические противообледенительные устройства. Лобовые стекла кабины летчиков и штурмана имели молекулярный пленочный обогрев, а стекла фонаря летчиков -механические стеклоочистители.

В состав радиооборудования вошли: радиокомпас АРК-11, радиовысотомер малых высот РВ-УМ, система посадки СП-50 с курсоглиссадным и маркерным приемниками, система ближней навигации РСБН-2С, радиолокационный визир РЛВ-ДН, действующий по принципу РЛС ПСБН-МА, и станция радиолокационного опознавания СРО-2М. Радиообмен обеспечивали связная 1РСБ-70 и две командные РСИУ-5П радиостанции, а также переговорное СПУ-7Б и громкоговорящее СГУ-15 устройства. Кроме того, имелся стандартный комплект пилотажно-навигационного оборудования и приборов контроля двигателей на приборных досках экипажа.

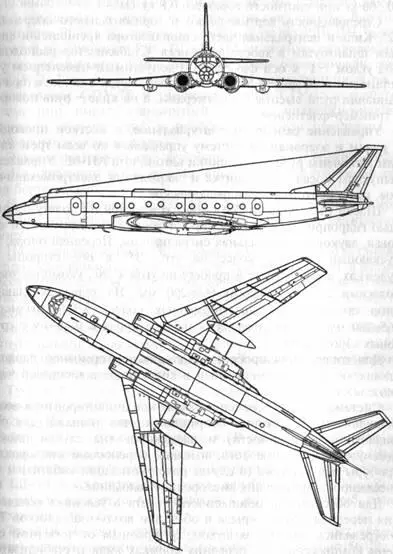

Рис. 218. Схема самолета Ту-124

Экипаж состоял из двух летчиков, штурмана и бортпроводника. На начальном этапе эксплуатации самолета в его состав входил бортинженер.

Начиная с машины № 1350303 в самолете был предусмотрен вариант установки в военное время десантного и санитарного оборудования.

На самолетах до бортового номера СССР 45016 (до установки в процессе ремонта усиленных по стыкам крыльев) взлетную массу ограничили 34 500 кг. Ужесточили и ограничения по величине скоростного напора. В крейсерском полете, например на высоте 10 000 м и скорости 780 км/ч, соответствующей М = 0,725, самолет имел аэродинамическое качество 12,5, а на разбеге с выпущенными закрылками на 20* (угол атаки 10*) - 10,7.

В случае отказа одного из двигателей самолет мог продолжать взлет и полет на высоте 5000 м.

Ту-124Ш.Одной из первых модификаций стал учебно-штурманский Ту-124Ш. Первую машину завод № 135 выпустил в 1962 г. На ней радиолокационный визир заменили на РЛС "Рубин-1А" с двумя индикаторами. В салоне оборудовали несколько рабочих мест для курсантов-штурманов. Начиная с 1963 г. на самолеты стали устанавливать крыльевые балочные держатели БД-360 с устройствами подъема авиабомб массой 50...250 кг. На одном держателе подвешивалось до четырех бомб общей массой до 1000 кг.

Ту-124В.За счет перекомпоновки салонов (из трех сделали один) удалось довести число пассажирских кресел до 56. Дальность полета с коммерческой нагрузкой 5000 кг составила 1500 км. Три таких машины в 1963 и 1964 гг. поставили в ЧССР, где они эксплуатировались в компании "ЧСА", и три - в КНР.

Ту-124К.Салонный вариант на 36 пассажиров. Усиленный пол машины допускал перевозку грузов массой до 6000 кг. Известен также вариант Ту-124К-2, рассчитанный на 22 пассажира.

Ту-124Б.В 1963 г. завод № 135 выпустил три опытных самолета Ту-124Б с двигателями Д-20П-125. Двигатели отличались увеличенной взлетной тягой до 5800 кгс и уменьшенным расходом топлива. Увеличение взлетной массы и дальности полета машины было незначительно, и в "Аэрофлот" они не поступили, тем более, что 29 июля 1963 г. совершил первый полет Ту-124А, ставший прототипом Ту-134.
