Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

Рис. 220. Схема экспериментального самолета НМ-1

Сверхзвуковой самолет-разведчик Р-020 ("Игла")

С учетом результатов испытаний НМ-1 в проект РСР были внесены коррективы, направленные на улучшение управляемости и повышение надежности систем. В рабочих чертежах самолет Р-020 (рис. 221, 222) геометрически отличался от РСР, хотя общая компоновка в целом была сохранена.

Полный комплект рабочей документации был передан на завод № 99 в г. Улан-Удэ, где было развернуто серийное производство. К концу 1963 г. планировалось построить 30 самолетов. Войсковая эксплуатация первых пяти самолетов должна была начаться в 1962 г. Изготовление первого опытного образца Р-020 началось на заводе № 256, но закончено не было: производственные площади были переданы заместителю А.И. Микояна по беспилотной ракетной тематике А.Я. Березняку.

1 октября 1959 г. ОКБ-256 было переведено в ОКБ-23 главного конструктора В.М. Мясищева. Документация была переоформлена, и постройка опытной партии из трех Р-020 была продолжена на заводе ОКБ-23. 29 сентября 1960 г. первый опытный самолет был выведен на аэродром ЛИИ в г. Жуковском. Там же началась его подготовка к испытаниям.

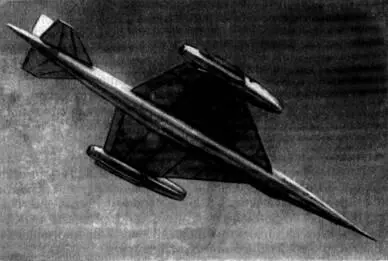

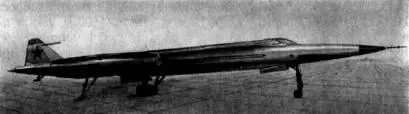

Рис. 221. Самолет-разведчик Р-020

К тому времени на заводе № 99 были построены три самолета Р-020 и подготовлены к сборке еще несколько комплектов агрегатов. Но после закрытия ОКБ-23 их производство было прекращено, готовые самолеты и задел уничтожены. Опытный образец Р-020 в полуразобранном состоянии был передан в МАИ на кафедру самолетостроения в качестве учебного пособия (впоследствии от него остались лишь некоторые агрегаты).

В 1974 г. П.В. Цыбин стал заместителем главного конструктора, а затем научным консультантом по теме "Буран". В последние годы жизни П.В. Цыбин руководил научно-исследовательскими работами по созданию воздушно-космического самолета.

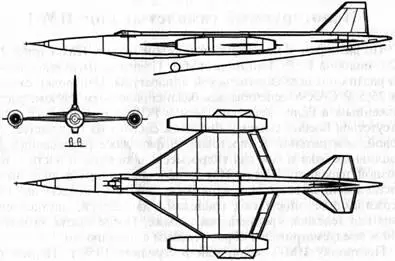

Рис. 222. Схема самолета-разведчика Р-020

В октябре 1960 г. В.М. Мясищев был отстранен от должности главного конструктора и переведен на должность начальника ЦАГИ, а ОКБ-23 вошло в состав ОКБ-52 В.Н. Челомея. Работы по Р-020 прекратились из-за несоответствия основной тематике ОКБ-52.

К середине 1961 г. весь состав бывшего ОКБ-256 был переведен в подчинение Министерства среднего машиностроения (МСМ). П.В. Цыбин перешел на работу в ОКБ С.П. Королева, где под его руководством были созданы беспилотная модификация космического корабля "Восток", спутник связи "Молния" и космический корабль "Союз".

Таблицы главе 9 "Самолеты ОКБ П.В. Цыбина"

Самолеты ОКБ П.В. Цыбина

Основные данные

НМ-1 (экспериментальный)

Р-020 (разведчик)

Год выпуска

1958

1960

Число членов экипажа

1

1

Двигатель:

число

2

2

марка

АМ-5

Р-11Ф

тяга, кгс:

на форсированном режиме

-

5750

номинальная

2000

3940

Длина самолета, м

26,60

28,29

Крыло:

размах, м

10,80

10,70

площадь, м 2

64

61,5

Масса, кг

пустого самолета

7850

9010

топлива

1200

10700

взлетная

9200

198700

Скорость, км/ч:

максимальная

500

2500...2600р

посадочная

275

210р

Потолок практический, м

4000

22500р

Дальность полета, км

-

4000р

Разбег, м

1325

1200р

Пробег, м

1180

600р

Глава 10

Самолеты ОКБ А.С. Яковлева

Учебно-тренировочные самолеты

Самолеты семейства Як-18

Як-18(рис. 223, 224) - двухместный самолет для первоначального обучения, сменивший УТ-2 в ВВС, гражданской авиации и аэроклубах.

Это первый отечественный учебный самолет металлической конструкции с убирающимся шасси. Создан на основе УТ-2; от его последних вариантов заимствовали индивидуальное капотирование головок цилиндров и закрытые кабины, другие черты преемственности - ферменный каркас фюзеляжа и двухлонжеронное крыло с внутренними расчалками. Учтены требования обучения летчиков на новом этапе развития боевых и пассажирских самолетов. Кабины инструктора и курсанта - стандартного истребительного типа. Состав оборудования позволяет выполнять полеты днем и ночью в простых метеоусловиях. Большой посадочный щиток на центроплане и убирающиеся основные опоры шасси помогали курсантам приобрести необходимые навыки.

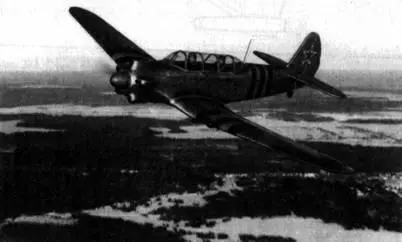

Рис. 223. Второй опытный самолет Як-18

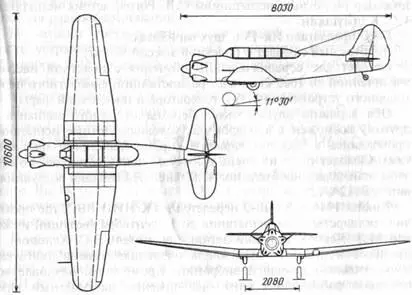

Рис. 224. Схема Як-18

Задание на проектирование Як-18 ведущий инженер К.В. Синелыциков получил от главного конструктора А.С. Яковлева 10 декабря 1945 г. Строились два опытных самолета: с двигателем М-11ФМ мощностью 140 л.с. и с двигателем М-11ФР-1 мощностью 160 л.с. Обе модификации двигателя - конструкции И.А. Мужилова. Самолеты соответственно были закончены 19 и 30 апреля 1946 г. и проходили заводские испытания 6-29 мая 1946 г. (первый полет 6 мая) и 15 мая - 6 июня 1946 г. (первый полет 17 мая). Второй самолет стал основным. Ведущий инженер по летным испытаниям С.В. Рогов, летчик-испытатель Г.С. Климушкин.

ОКБ предлагало Як-18 в двух вариантах:

пилотажный самолет с полетной массой 970 кг;

самолет для первоначального обучения с полетной массой, увеличенной до 1060 кг за счет радиостанции, самолетного переговорного устройства (СПУ), генератора и посадочной фары.

Оба варианта двухместные. Переход от одного варианта к другому возможен в аэродромных условиях. Летные испытания проводились в учебном варианте (кроме испытаний на пилотаж). Самолет получил очень высокую оценку летчиков, но при этом отмечалась необходимость дальнейшей отладки воздушного винта В112А/12.

7 июня 1946 г. Як-18-2 перелетел в ГК НИИ ВВС, где проходил государственные испытания до 12 сентября (ведущий инженер М.Д. Яськов, ведущий летчик-испытатель B.C. Холопов). В процессе испытаний произошла очередная замена двигателя из-за сильно возросшей вибрации. Кроме того, неудовлетворительно работавший винт был заменен на опытный винт ВИШ-327ЕВ-149 конструкции Г.М. Заславского и С.Ш. Бас-Дубова. Одновременно производилась доводка конструкции самолета. Вибрации были устранены балансировкой винта.

Автоматический винт ВИШ-327ЕВ-149 из-за отсутствия на двигателе привода к регулятору постоянных оборотов использовался как двухшаговый (малый шаг - на взлете и при наборе высоты, большой шаг - в горизонтальном полете и для высшего пилотажа).
