Сейчас компасная система не используется. Я рассказал о ней просто для того, чтобы вы имели представление о портуланах – о потемневших от старости картах, где много надписей с пышными виньетками, рисунков с розами ветров, морскими чудовищами и кораблями, у которых длинные флаги и похожие на пузыри паруса. Такие картинки не добавляли картам точности, но, по-моему, разжигали в человеке желание повидать дальние моря и земли, сделать новые открытия. Звали в дорогу… По правде говоря, и сейчас зовут, хотя, казалось, бы, все материки и острова открыты и описаны подробнейшим образом старательными и храбрыми путешественниками. В том числе и Алексеем Ивановичем Нагаевым, чья карта напоминает старинные портуланы…

Но перейдем к морским картам, которые используются в наши дни. Для этого нужно сделать кое-какие пояснения.

Знаете ли вы, что такое м а с ш т а б?

– Нам в школе про масштаб говорили, – нерешительно отозвался Слава на вопрос Якова Платоновича. – Это во сколько раз карта изображает землю меньше, чем она на самом деле…

– Ты правильно рассуждаешь. Но разберем подробнее.

– Вот фотоснимок Ксени с котом Синтаксисом на руках. На снимке Синька длиной всего один сантиметр. На самом деле в тот день, когда его снимали, он от носа до кончика хвоста имел рост целых полметра. То есть пятьдесят сантиметров. Значит, изображение имеет масштаб "один к пятидесяти". Пишется так: 1:50.

А вот карта-путеводитель нашего города. На ней город в поперечнике занимает метр. А на самом деле он от северной до южной окраины – целых двадцать пять километров. В километре сколько метров? Тысяча! Значит, город растянулся на двадцать пять тысяч метров! В 25 тысяч раз больше, чем на карте. Масштаб 1 : 25 000.

Теперь взглянем на стену. На ней карта мира. Видите, на прямоугольнике в два метра поместилась вся поверхность земли. От края до края ее пересекает экватор. Какая у экватора длина?

– Сорок! Тысяч! Километров! – хором сказали Вася, Ксеня, Слава и даже Антон.

– Сорок тысяч километров – это сорок миллионов метров! А уместились в двух. Значит, в одном метре их оказалось двадцать миллионов. Вот вам и масштаб – 1 : 20 000 000.

– Мы таких чисел еще не проходили, – вздохнул Антон.

– Ничего страшного, – утешил Вася. – Миллион – это тысяча тысяч, только и всего.

Яков Платонович снова взял снимок внучки и Синтаксиса.

– Видите, здесь уменьшение не такое уж значительное, всего в пятьдесят раз.

– Разве это не значительное? – удивился Антон.

– Если говорить о картах, да. Когда уменьшение на карте не очень большое, масштаб называется к р у п н ы м.

Вот, на карте города изображены и улицы, и скверы, и даже отдельные дома. Это тоже крупный масштаб. А на карте области город выглядит уже как маленький неровный четырехугольник. Масштаб более м е л к и й.

На карте мира наш город тоже есть, но там он – крошечная точка. Совсем мелкий масштаб.

Запомните, пожалуйста: чем больше земной поверхности включено в карту, тем мельче у нее масштаб.

Морские карты по масштабам бывают разные.

Самые мелкомасштабные карты называются г е н е р а л ь н ы е или о б щ и е. На них изображаются целые океаны, моря или их большие части. На генеральных картах удобно прокладывать предварительный курс, когда собираешься в большое плавание. Но на них мало подробностей.

Во время плавания прокладывают путь и определяют свое место в море на картах с более крупным масштабом. На них подробностей больше, потому что там изображены не слишком обширные части морей и побережий, отдельные районы. Это карты п у т е в ы е.

Есть карты с еще более крупным масштабом – ч а с т н ы е.

Они предназначены для плавания вблизи берегов. Вот на них-то подробно нанесены все навигационные знаки, мели, скалы, разные другие опасности (например, затопленные суда), запретные для плавания районы и наоборот – самые удобные маршруты. А также хорошо заметные с моря береговые ориентиры – вершины гор, высокие строения, заводские трубы и тому подобное…

И наконец – карты с самым крупным масштабом. Это п л а н ы. На них со всеми подробностями изображены гавани, причалы, отдельные участки берега, якорные места, буи и причальные бочки – все, что необходимо для безопасного входа в гавань и швартовки у пирса.

– А можно посмотреть какую-нибудь морскую карту? – нетерпеливо спросил Вася.

– Конечно, можно. Кое-что у меня сохранилось от прежних плаваний. Сейчас достану. – И на синюю клеенку стола лег большой лист плотной бумаги.

– Смотрите, – с некоторой важностью разрешил Яков Платонович. – Настоящую морскую карту вы видите, наверно, первый раз в жизни.

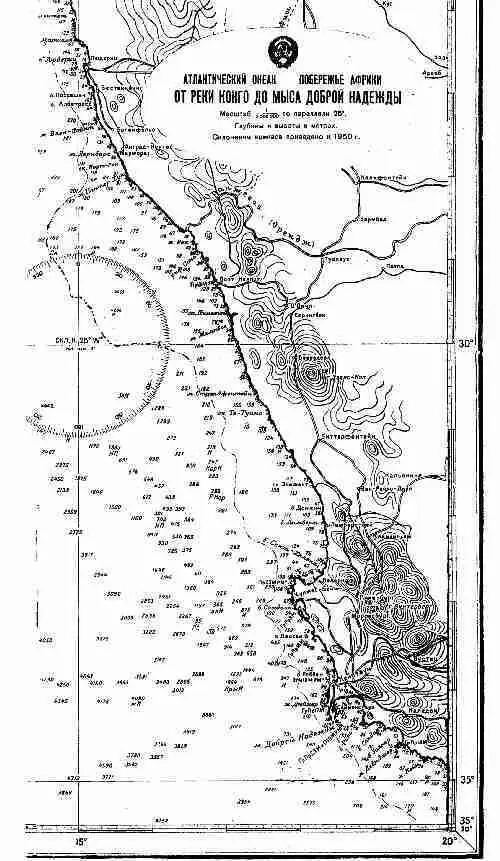

В правом углу – з а г о л о в о к к а р т ы, а под ним – письменные пояснения. Иногда их называют "легендой". Но ничего легендарного и сказочного в этих пояснениях нет, наоборот четкость, точность, строгость.

Впрочем, у этой карты пояснение короткое.

Читаем: "Атлантический океан. Побережье Африки. От реки Конго до мыса Доброй надежды"…

– Мне кажется, что в воздухе запахло кокосами и бананами, – заметила Ксеня.

– И крокодилами, – вставил Антон, хотя понятия не имел, как пахнут крокодилы.

– Не исключено, – согласился боцман Пёрышкин. – Эта карта побывала во многих плаваниях и, возможно, впитала в себя запахи дальних побережий… Но давайте смотреть дальше. Слева океан, справа земля. Карта охватывает западный африканский берег почти от экватора до тридцать пятого градуса южной широты, где знаменитый мыс и город Кейптаун…

Это генеральная карта. Ее масштаб указан под заголовком —1 : 3 500 000. Значит, в одном миллиметре карты – три с половиной миллиона миллиметров морской и земной поверхности. Или три с половиной километра (это нетрудно сосчитать, если помнить, что в километре целый миллион миллиметров).

Но на море расстояния в километрах не считают. Поделим эти три с половиной километра (3 500 метров) на морскую милю (1 852 метра) и увидим, что в одном миллиметре данной карты чуть меньше двух миль. В сантиметре их – около девятнадцати.

Но можно считать и точнее. Посмотрите на боковую рамку карты. Там деления и числа. Они указывают географическую широту – где какая параллель. А между параллелями отмечают градусы и минуты меридианов. Помните, что одна минута меридиана – это одна морская миля? Теперь очень просто узнать любое расстояние на карте. Сперва измеряем его штурманским циркулем, затем смотрим на боковой рамке карты, сколько минут меридиана помещается между иглами циркуля. Сколько минут – столько миль…
