– Хорошая карта, – вздохнул Вася. – Только… какая-то бледноватая. Я думал, океаны на морских картах синие…

– Но подумай, сколько синей краски пришлось бы тратить на эти карты! Ведь морская поверхность занимает в них главную часть! Нет, это лишь на настенных географических картах и в учебниках океаны – голубые и синие, и чем больше там глубина, тем гуще синева.

А на морских картах – наоборот: голубой краской разных тонов отмечают те места, где мелко. Чем мельче, тем краска темнее. А чтобы моряки знали точно, сколько метров от поверхности до дна, всюду напечатаны числа, указывающие глубину. Видите, их на карте целая россыпь. Чем ближе к берегу, тем больше (потому что там опаснее). Вот у самого берега: 12, 16, 25, 40 метров. В двадцати милях – уже и 100, и 200 метров. А на расстоянии двухсот миль начинаются океанские глубины – два-три километра.

– А вот тут, где кружок с цифрами, четыре тысячи двести шесть метров! – "выудил" глубину Антон. – Наверно, никакая акула не донырнет…

– Эх ты, акула! Это не "кружок", а компасная картушка напечатана, – разъяснил Вася. – Верно, Яков Платонович?

– Верно. Картушка с градусами печатается на картах, чтобы легче было прокладывать курсы и определять направления. А в центре такой картушки напечатано, какое в этом районе магнитное склонение. Смотрите: Скл. 25° W е . То есть в этой точке океана магнитные силы Земли отклоняют картушку компаса на двадцать пять градусов к западу (W е значит «вестовое», западное).

Написано еще: Год. изм. 0°. То есть магнитное склонение здесь с годами не меняется. А есть на Земле места, где склонение увеличивается или уменьшается из года в год. О таких изменениях на картушке тоже делают надписи.

Теперь взгляните на африканскую сушу. Не думайте, что Африка в этих местах такая пустынная. Просто земные подробности морякам ни к чему, и на морских картах их часто опускают. Оставляют лишь то, что недалеко от береговой линии. Видите, вдоль всего побережья рельефно изображены горы. Это важно – ведь они видны с моря издалека, по ним можно ориентироваться.

А еще – маяки. Здесь они изображены черными звездочками и цветными "кляксами", похожими на восклицательные знаки. Какого цвета огонь маяка, такого и "клякса". Только белый цвет отмечается желтой краской, иначе не будет виден на бумаге. Да и вообще электрические фонари чуть желтоваты.

Взгляните, вот маяк на мысу Дюйкер. Это в самом низу карты, миль восемьдесят к норду от тридцать пятой параллели. У него, судя по обозначению, белый огонь. Рядом со звездочкой короткая надпись: Гр Пр 17 М. Это означает, что горит он не ровно, а сигналит г р у п п а м и п р о б л е с к о в и виден за семнадцать миль.

А еще севернее миль на двадцать, у города Кейптауна тоже маяк с белым огнем. Но надпись там другая: Зтм 18М РМК. Расшифровывается так: у этого маяка огонь з а т м е в а ю щ и й с я, то есть время от времени он медленно гаснет и загорается опять. Виден маяк за восемнадцать миль. А "РМК" – это "радиомаяк". Значит оттуда идут еще и радиосигналы.

Такие надписи из букв и цифр называются характеристиками маяков. Характеристики очень разные, потому что разные огни. Постоянные, проблесковые, затмевающиеся и с многообразными чередованиями этих затмеваний и проблесков. И, конечно, неодинаковых цветов. Это для того, чтобы моряки могли точно определить, какой именно маяк они видят издалека и определить, где находится их корабль. Если перепутают, дело может кончиться бедой…

Итак, я вижу, что пора подробнее поговорить о маяках.

Не только огням маяков, но и их строениям следует быть неодинаковыми. Особенно тем, которые недалеко друг от друга. Это для того, чтобы можно было и днем узнавать их. Поэтому маякам придают самые разные формы. Это башни из камней, кирпича и металла, круглые, квадратные и граненые, с балконами, вышками и так далее. Ставят их на высоких берегах, мысах, островах, на крышах зданий и вершинах прибрежных гор.

На каждом обязательно есть застекленная будочка – ф о н а р ь. В ней за специальными маячными линзами из хрустальных колец стоит сильная лампа…

Чтобы маяки было легче узнавать с моря, на картах (на свободной площади) иногда печатают их изображения. Я их покажу, но для этого придется от Африки перенестись в Финский залив.

– На карту Нагаева? – спросил Слава.

– Нет, на современную… Эта карта уже не генеральная, а путевая, масштаб 1 : 200 000. В одном сантиметре чуть больше мили. Здесь тоже голубая краска на мелких местах, отметки глубин, картушки с магнитным склонением и множество других условных обозначений.

Смотрите, какой изрезанный берег, сколько мельчайших островков. Алексею Ивановичу Нагаеву пришлось тут в свое время потрудиться немало.

Маяков множество, иначе того и гляди напорешься на мель или на остров. Но здесь цветными "восклицательными знаками" обозначаются лишь маленькие автоматические маячки – береговые и плавучие. А крупные отмечены разноцветными кольцами. Причем, обратите внимание: некоторые кольца частично красные, частично желтые и зеленые. Это значит, что в разные стороны маяк направляет лучи разных цветов.

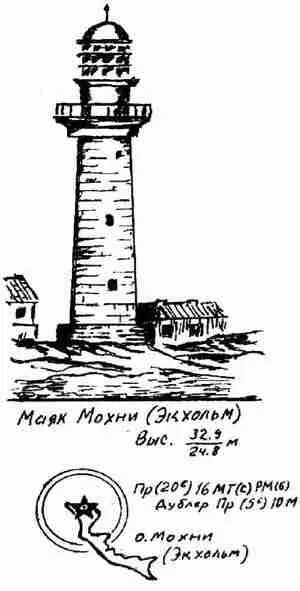

А вот и картинки с маяками, напечатаны внизу, на свободном пространстве суши. И пояснения. "Маяк Махни (Экхольм)…" Из характеристики следует, что огонь белый и дает проблески через двадцать секунд. А сама башня – красная, каменная, высотой 33 метра от уровня моря и двадцать пять – от земли. Смотрите, какая красивая – с крышей-куполом, с круговым балкончиком. Высоко поднялась над одноэтажными домами…

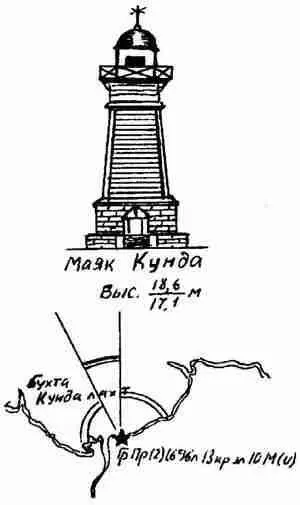

Неподалеку маяк Кунда, тоже нарисован. Белая четырехгранная башня на каменном фундаменте. С маяком Махни не спутаешь. Тем более, что и светит Кунда на запад – зеленым, на восток – красным, а на север – белым светом.

– У меня в коллекции есть марки с маяками, – сказал Слава. – Такие красивые. Из разных стран…

– Разглядывать морские карты, читать их, разбираться в характеристиках маяков – увлекательнейшее занятие, – заметил Яков Платонович. – Будто сам плаваешь по всему свету. Мы этим как-нибудь займемся. А заодно и поучимся работать с картами: прокладывать курс и определять место корабля…

На картах масса условных обозначений, разобраться в них сразу не просто. Но об одной особенности следует сказать сразу… А может быть, вы ее заметили? Она связана с параллелями, меридианами и масштабом.
