Владислав Крапивин - Фрегат «Звенящий»

– Про какой трактор? – замигал Антон.

– Инструмент называется п р о т р а к т о р. Он кладется на карту – тремя линейками на три береговых ориентира. Линейки для этого раздвигаются нужным образом. А посреди кольца кнопка с иглой. Давишь на кнопку, она делает на карте прокол – место найдено.

Конечно, в работе над картой не обойтись без циркуля и специальной штурманской линейки. Линейка эта называется ПАРАЛЛЕЛЬНАЯ.

– Ей измеряют параллели? – решила проявить догадку Ксения.

– Да нет же! Дело в том, что она состоит из двух линеек, расположенных параллельно друг другу, рядышком. Они соединены двумя металлическими планками с шарнирами (планки называются т я г и). На планках линейки могут раздвигаться – удаляться друг от друга.

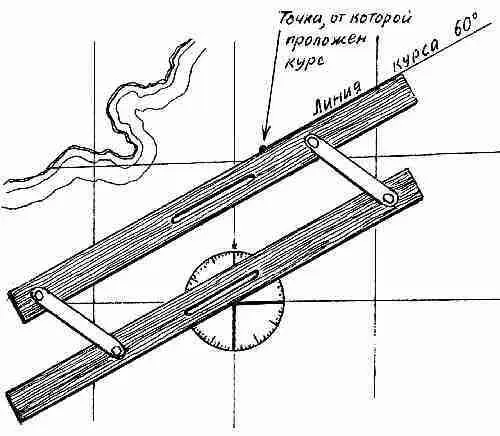

Это очень удобно. Скажем, надо нам от какой-нибудь точки на карте провести линию курса или пеленга. Ну, например, шестьдесят градусов. Что делаем? На ближайшую из отпечатанных на карте картушек кладем одну половину линейки – так, чтобы она показала эти градусы. Другую половину отодвигаем до нашей точки. И от этой точки чертим линию. Вот… – Боцман Пёрышкин ловко достал раздвижную линейку с полки, положил на карту Африканского побережья и проделал нужную операцию.

Потом спросил:

– Понятно?

Все сказали, что понятно. Даже Антон так сказал, хотя и почесал в затылке.

Яков Платонович продолжал:

– А если на карте не оказалось картушки, пользуются т р а н с п о р т и р о м. Такой прибор в виде плоской металлической дуги с градусами. Его тоже кладут на карту. С транспортирами вы познакомитесь и в школе, когда станете постарше.

– А можно подержать линейку? – спросил Антон. Яков Платонович разрешил. И объяснил:

– Такие линейки делают из мелкослойного, вываренного в парафине дерева. А тяги – из латуни, покрытой никелем… Вот эта линейка – средняя, у нее длина сорок пять сантиметров. Бывают еще линейки малые – тридцать сантиметров, и большие – шестьдесят сантиметров.

– Извините, а что это за надпись на тяге? – спросил Слава. – Гравировка какая-то…

– Читайте.

Слава поправил очки и прочитал вслух:

– "Капитану яхты "Созвездие" Я.П.Пёрышкину от экипажа. В память о переходе Владивосток – Аляска".

– Но… ты же не капитан, а боцман, – неувернно сказала Ксеня.

– Боцманом я был на больших судах. Но у меня есть диплом я х т е н н о г о к а п и т а н а. Он дает право командовать морскими яхтами в больших походах, даже в кругосветных плаваниях. Одно время я этим занимался. Вокруг света, правда, пойти не пришлось, но в Америку, по Тихому океану – было дело…

– Дед, а почему ты мне про это не рассказывал? – обиделась Ксеня.

– Все еще впереди… Но давайте продолжим разговор о мореходных инструментах.

Хорошо, когда судно идет вблизи земли, можно определять свое место, наблюдая береговые предметы. А как быть в открытом море?

– По звездам! – догадался Слава.

– По Солнцу и по Луне, – не отстал от него Вася.

– Правильно. Однако определять свои координаты по небесным светилам – дело сложное. В морских училищах этому учат несколько лет. Называется такая наука м о р е х о д н а я а с т р о н о м и я.

Научить вас мореходной астрономии сейчас пока невозможно, сначала вам надо как следует постигнуть математику. Хотя бы в объеме средней школы. Ну, с этим успеется. А пока – расскажу о некоторых инструментах для наблюдения звезд и прочих светил…

Скажите, сможете ли вы п о с а д и т ь на горизонт солнце, которое светит высоко над головой? Или луну, или какую-нибудь звезду?

– Не-а, – сказал Антон, пока другие обдумывали вопрос.

– Хотите научиться?

– А за это не попадет? – спросил Антон на всякий случай.

– Нет. Потому что сажать на горизонт вы будете не само светило, а его изображение – то, которое увидите в окуляр очень важного мореходного инструмента, именуемого СЕКСТАН.

Кстати, раньше говорили и писали "секстант", но потом буква "т" в конце слова потерялась. Ну и ладно, не в ней дело… Придумал секстан великий английский ученый – тот самый, который открыл закон всемирного тяготения. Название инструмента происходит от латинского слова "секстанс", что означает "шестая часть круга". Именно такой была раньше у секстана величина дуги – л и м б, на котором нанесены деления. На современных секстанах лимб делают побольше, но название осталось.

Основа секстана – это фигурная рамка из металла с лимбом на нижнем крае. По лимбу, словно маятник, движется особое приспособление – а л и д а д а. У нее на оси укреплено прямоугольное зеркальце, похожее на карманное. Несмотря на небольшую величину называется оно б о л ь ш о е з е р к а л о. А есть еще м а л о е з е р к а л о, круглой формы. Обращено оно к большому.

Малое зеркало делится пополам. Одна половинка в самом деле зеркальная, а другая – прозрачное стекло. Сквозь стеклянную половинку виден горизонт. А зеркальная отражает в себе то светило, которое наблюдатель "поймал" в небе с помощью большого зеркала. Затем это отражение попадает в зрительную трубу, и тогда его видит штурман.

Когда штурман двигает алидаду с большим зеркалом, кажется, что отражение светила в трубке тоже движется: оно скользит в малом зеркале по самой границе зеркальной и прозрачной половинок. С высоты солнце, звезду или другое светило можно передвинуть так, что они окажутся на линии горизонта. Это и называется "посадить светило на горизонт". После такой посадки смотрят, сколько градусов показывает на лимбе алидада. Это число называется в ы с о т а с в е т и л а.

Узнав эту высоту, а также точное время наблюдения, можно с помощью специальных таблиц вычислить географическую широту и долготу судна, с которого ведется наблюдение. То есть определить его координаты.

– А не опасно смотреть через зрительную трубу на солнце? – спросил Антон. – Ведь ослепнуть можно.

– На секстане есть специальные светофильтры разного цвета и плотности… Сейчас я покажу вам секстан. Он старенький, дает ошибки, но потренироваться можно.

Секстан – очень важный мореходный инструмент, без него далеко в море не ходят, так же как, и без компаса. Он довольно прост и удобен в работе. Никакая качка не влияет на точность его измерений… Вот, держите. Только осторожно…

Конечно, определить свое место на земной поверхности с помощью секстана ребята не могли. Не было умения (и таблиц тоже). Но ловить секстаном солнце они быстро научились. И сажать его на горизонт – тоже. Точнее, на ближние крыши, так как в и д и м о г о г о р и з о н т а за домами было не разглядеть. И смотреть показания на лимбе они научились. А про более сложные операции решили, что освоят их, когда станут курсантами мореходного училища.
