При зенковании отверстия опоры с двух сторон, что делается иногда для снятия заусенцев после сверления, может произойти заедание оси (фиг. 121, г ) (показано с преувеличением).

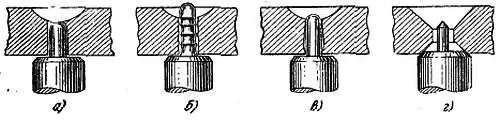

Фиг. 121. Повреждение опор в бескамневых механизмах.

В будильниках, настольных и настенных часах широко применяют различного рода втулки, закрепляемые на осях запрессовкой. Переходные втулки служат для посадки колес, цевочных трибов, различного рода рычагов и других деталей.

Закрепление колес, рычагов, кулачков и других деталей на втулках производят чаше всего расчеканкой.

При снятии втулки, закрепленной расчеканкой, необходимо предварительно обточить ее на станке. Обточку необходимо вести с таким расчетом, чтобы не снимать металла больше, чем это необходимо для снятия детали. Надо учитывать, что обтачиваемый металл необходим для последующего закрепления детали.

Резьбовое соединение, винты. В наручных, карманных и других часах винты применяют для соединения различных деталей и узлов механизма, а также для крепления его в корпусе.

Для нормальной работы механизмов необходимо, чтобы винты всегда были завернуты до отказа. Шлицы винтов должны быть достаточно глубокими, чтобы отвертка не выскальзывала из них и не вызывала порчи как самих винтов, так и мостов и платин механизма.

Наибольшее количество винтов в механизме предназначено для крепления мостов к платине. Эти винты имеют удлиненную цилиндрическую головку. Высокая головка позволяет делать глубокий шлиц. Мосты, кроме крепления винтами, для фиксации их положения, как правило, имеют колонки, расположенные или на платине, или на мосту.

Винты с плоскими цилиндрическими головками большого диаметра применяют для крепления таких деталей, как коронное колесо, барабанное колесо, собачка барабанного колеса и некоторые другие.

Отдельные типы винтов не только крепят деталь, но и являются осью для их вращения. Посадочное место в детали для таких винтов должно точно соответствовать как диаметру головки винта, так и ее высоте. Нарушение высотных зазоров может вызвать нарушение работы деталей, особенно если закрепляемая деталь имеет значительную длину (переводной рычаг). Винт переходного рычага должен обеспечивать его свободное перемещение. Отсутствие осевого зазора между головкой винта и рычага говорит о том, что рычаг прижимается к платине. В этом случае винт при каждом переводе стрелки постепенно будет отвинчиваться, что приведет к выпадению заводного вала.

Винты с потайной головкой, применяемые для крепления накладов балансовых камней, вследствии своих малых размеров имеют, всего несколько витков резьбы. Поэтому при их завинчивании требуется особая осторожность. Ослабление этих винтов и их частичное вывинчивание могут привести к зацеплению спирали о головку винта, а также к нарушению нормального зазора между камнями баланса.

Винты крепления корпуса, как правило, несут большую нагрузку. Их завинчивают в платину; мост винт проходит свободно. Эти винты имеют плоскую цилиндрическую головку относительно большого диаметра, прочность которой ослаблена прорезью шлица. При закреплении механизма, в целях предотвращения поломки винта, необходимо, чтобы шлиц головки был направлен к центру механизма. В таком положении обе половинки головки подвергаются одинаковой нагрузке, чем исключается ее поломка на шлице.

В современных наручных и карманных часах крепление циферблата к платине производят сбоку винтами без головок, входящими в платину. Прежде чем поставить новый циферблат, необходимо отвернуть винты, чтобы освободить отверстие для ножки циферблата. Поставив циферблат, винты завинчивают до отказа. Эти винты мелкие и имеют малое количество витков резьбы, поэтому резьба в платине должна быть полной и их завинчивание должно производиться с первого оборота; в противном случае винт может выпасть и утеряться.

В часах неотечественного производства применяют винты, имеющие одинаковый шаг для нескольких последовательных размеров резьбы. Это дает возможность при слабой резьбе применять винт большего диаметра, не перерезая резьбу в отверстии.

В часовых механизмах встречаются винты, имеющие левую резьбу. Вообще детали, имеющие перемещение против часовой стрелки, такие, как коронное колесо, заводной рычаг и др., должны закрепляться винтами с левой резьбой, чтобы винт не отвинчивался во время перемещения детали.

Иногда туго затянутые винты вызывают сомнение о направлении их резьбы — правая или левая. При отвинчивании таких винтов сначала необходимо попробовать поворачивать его влево, а если винт не поддается, изменить направление отвинчивания.

В часовых механизмах винты с левой резьбой, как правило, имеют два дополнительных шлица, расположенных параллельно основному шлицу.

Левая резьба в отверстии может быть выполнена правым метчиком.

Для нарезки левой резьбы правым метчиком на нем оставляются только две режущие грани, после чего он вводится в отверстие и вращается против часовой стрелки. Для получения хорошей резьбы в отверстии диаметр отверстия под резьбу должен быть равен 0,8 диаметра метчика.

В процессе ремонта часовой мастер часто пользуется отвертками. Отвертка должна соответствовать диаметру головки винта.

Отвернуть хорошо затянутый винт несоответствующей отверткой трудно. При этом узкая отвертка может сломаться или попортить шлиц, а при выскальзывании оставить царапины на мостах и платинах.

Применение отверток с лезвием шире диаметра головки винта, особенно при отвинчивании винтов с головкой, находящейся заподлицо с мостами, приводит к повреждению мостов. Отвертки, имеющие тонкое лезвие, скользят по дну шлица и затрудняют отвинчивание винта. Лезвие отвертки должно опираться на край шлица и в то же время входить в него на достаточную глубину. В целях получения правильной формы лезвия заточку необходимо производить с применением приспособлений, позволяющих получить одинаковый и симметричный наклон (см. фиг. 32).

В ремонтной практике часто приходится удалять сломанные винты из платин наручных и карманных часов. Если их нельзя удалить механически, то применяют химический способ. Перед этим с платины удаляют все стальные детали, затем ее помещают в фарфоровую посуду, наполненную раствором квасцов, растворенных в кипящей воде. На поверхности сломанного винта образуется ржавчина, которую удаляют. Повторяя операцию несколько раз, добиваются полного разъедания винта. После этого платину тщательно промывают в горячей воде с мылом, протирают щеткой и просушивают в древесных опилках. Для удаления сломанного винта может быть также использован раствор из 1 части серной кислоты и 18 частей воды. К растворам квасцов и серной кислоты рекомендуется примешивать уксусную кислоту.
