Устройство сердечника показано на фиг. 168.

Фиг. 168. Секундомерное колесо с сердечком.

Сердечко 5 находится под колесом 16 (фиг. 167, в ). Сердечко минутной стрелки находится на механизме со стороны циферблата.

При ударе молоточка по сердечку происходит вращение диска 2 (фиг. 167 в ), несущего, на втулке 4 стрелку. Колесо 6 с пружиной 3 остаются неподвижными. Диск 2 и сердечко 5 связаны винтом 1 . Пружина 3 осуществляет фрикционную связь между колесом 6 и диском 2 .

Дефекты этого механизма аналогичны ранее рассмотренным.

Двухстрелочный секундомер, кинематическая схема которого показана на фиг. 169, отличается от рассмотренного однострелочного тем, что имеет непрерывный код часового механизма вне зависимости от того, включены или выключены стрелки.

Стрелки установлены на центральной оси. Пуск стрелок в ход и возврат их в исходное положение производят последовательными нажатиями на заводную головку.

Стрелки перемещаются вместе. Вспомогательная стрелка может быть остановлена при помощи дополнительной кнопки.

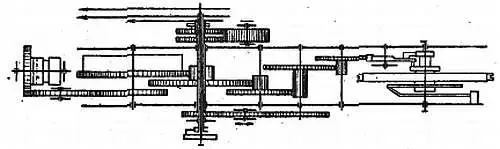

Фиг. 169. Кинематическая схема двустрелочного секундомера.

На фиг. 170 показан механизм карманного хронографа, т. е. карманных часов, к которым пристроен секундомерный механизм. Часы имеют пять стрелок, из которых три отсчитывают текущее время, две стрелки секундомерные. Секундная стрелка секундомера расположена в центре, минутная стрелка секундомера имеет собственную шкалу на 30 мин., расположенную на основном циферблате под заводной головкой.

Фйг. 170. Секундомер 28-ЧК.

Базовым механизмом хронографа являются часы «Молния». Стрелка минутного счетчика имеет периодические перемещения каждую минуту, когда секундная стрелка переходит нулевое положение. Пуск механизма секундомера производят нажатием на пусковую кнопку. Остановку механизма производят вторым нажатием этой кнопки и сброс стрелок в исходное положение — третьим.

К сложным часам, в которых имеются надстройки специального назначения, можно отнести часы типа АЧХО. Общий вид этих часов показан на фиг. 171.

Фиг. 171. Часы АЧХО.

Эти часы используются в авиации и имеют шестисуточный завод. Основной механизм приводит в действие стрелки, отсчитывающие текущее время, и надстройки, одна из которых является секундомерной, вторая — специальная, предназначенная для определения времени полета.

Секундомерная надстройка служит для замера коротких промежутков времени. Секундная стрелка секундомера расположена в середине основного циферблата. Нижняя шкала служит для отсчета действия секундомера в минутах, она рассчитана на 1 час. Секундомерная надстройка расположена в механизме со стороны мостов. Пуск в ход секундомера производят нажимом на правую головку, вторым нажимом производят останов и третьим — возврат стрелок в исходное положение.

Секундомерная надстройка часов АЧХО показана на фиг. 172, а . При первом нажиме на головку пусковой рычаг 1 перемещается и поворачивает колонное колесо 10 на один зуб. В этом положении колонное колесо удерживается фиксирующей пружиной 11 . Пусковой рычаг возвращается в исходное положение под действием пружины 16 . При повороте колонного колеса мост рычага секундомера 6 и рычаг 12 качающегося триба 2 соскакивают с колонок под действием пружин 9 и 14 и падают в пространство между колонками, включая колесо 5 и колесо качающегося триба, которые входят в зацепление с секундным 3 и минутным 17 хронографными колесами. Таким образом, секундомерная надстройка присоединяется к основному механизму, и стрелки секундомера начинают отсчет времени. Одновременно колонка колонного колеса, нажимая на выступ рычага двойного молоточка 15 , поднимает его из впадины. Рычаг двойного молоточка, поворачиваясь вокруг своей оси, освобождает сердечки 18 , которые связаны с секундным и минутным хронографными колесами. Тормоз 7 , находясь на колонке колонного колеса, скользит по ней, оставаясь в неизменном положении.

При втором нажиме головки пусковой рычаг 1 поворачивает колонное колесо на один зуб. Мост рычага секундомера 6 и рычаг качающегося триба 12 , поднимаясь из впадин на колонку колонного колеса, выключают колесо 5 и колесо качающегося триба 2 из зацепления с секундным и минутным хронографными колесами 3 и 17 ; движение колес секундомера прекращается. Одновременно выступ тормоза 7 секундомера соскакивает с колонки под действием пружины 8 и падает во впадину колонного колеса, при этом его рабочая сторона давит на секундное хронографное колесо 3 . Рычаг, двойного молоточка 15 , находясь на колонке колонного колеса, скользит по ней, оставаясь в неизменном положении.

Третьим нажатием головки производят возврат стрелок секундомера в исходное положение.

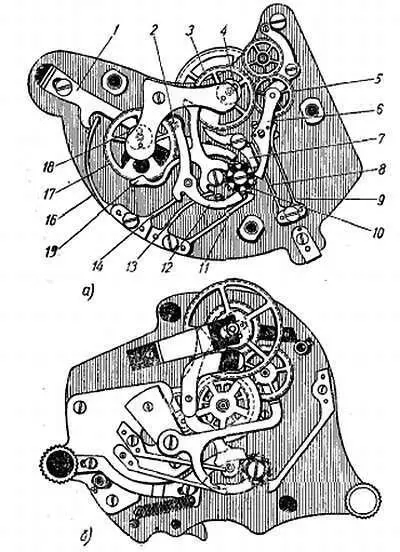

Фиг. 172. Механизмы секундомера и полета.

Пусковой рычаг 1 перемещается и поворачивает колонное колесо еще на один зуб. Мост рычага секундомерной надстройки 6 и рычаг качающегося триба 12 скользят по колонкам колонного колеса, нажимая на тормоз 7 , поднимают его из пространства между колонками и отводят рабочую часть тормоза от зубьев секундного хронографного колеса 3 со штифтом 4 . Колесо остается освобожденным от тормоза. Рычаг двойного молоточка 15 соскакивает с колонки, под действием пружины 13 входит в пространство между колонками и ударяет по сердечкам 18 секундного и минутного хронографных колес.

Сердечки под действием силы удара молоточков приходят во вращение и вместе с секундной и минутной стрелками возвращаются в исходное положение.

Механизм времени полета, показанный на фиг. 172, б , является второй надстройкой, расположенной под циферблатом часов. Пуск его в действие производят нажимом на левую (заводную) кнопку, окрашенную в красный цвет. Первым нажимом производится включение, вторым — останов и третьим — возврат стрелок в исходное положение.
