Работа этой надстройки принципиально мало чем отличается от только что разобранной.

Ремонт часов АЧХО не вызывает затруднений у часового мастера, знакомого с ремонтом секундомеров.

Отечественной часовой промышленностью выпускаются будильники для домашнего обихода и будильники дорожные. Будильники предназначены для подачи акустического сигнала в заранее установленное время.

Будильники являются наиболее распространенными часами.

Широкое применение нашли будильники отечественного производства следующих типов: Б-6, Б-9, Б-31, Б-84 и дорожные.

Будильники Б-6 и Б-9. выпускаются как с боковой, так и с центральной сигнальной стрелкой. Звуковоспроизводящие детали могут бытье внешним или внутренним расположением в зависимости от вида оформления.

За последние годы механизмы будильников подверглись усовершенствованию в целях продления срока их службы и повышения точности хода.

Из наиболее частых дефектов будильников можно указать следующие:

а) полная остановка действия часового механизма;

б) отказ действия сигнального устройства;

в) несогласованность действия сигнального устройства с часовым механизмом;

г) механические повреждения в виде поломок пружин, зубьев колес, осей и т. д.

При приемке будильника в ремонт следует тщательно выяснить все его дефекты. При этом нельзя полагаться только на внешний осмотр его. Необходимо снять крышку и осмотреть механизм.

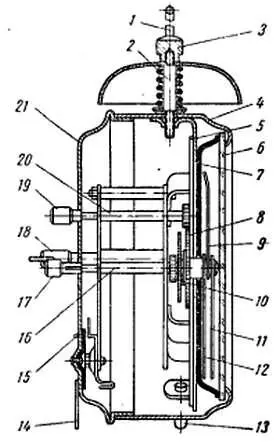

На фиг. 173 показан условный разрез корпуса будильника с центральной сигнальной стрелкой (механизм не показан).

Фиг. 173. Условный разрез будильника.

В корпус 4 заключен механизм, закрепленный на рамке 5 . Рамка соединяется с корпусом ножками 13 и колонкой 2 звонка. На рамке закреплен картонный циферблат 7 , циферблат удерживает стекло 6 . Между циферблатом и стеклом находятся стрелки: минутная 11 , часовая 9 и сигнальная 12 . Под рамкой находится стрелочная передача 10 с сигнальной передачей 8 . Корпус закрыт крышкой 21 . В крышке корпуса имеются отверстия для сигнального валика 20 , на который надета переводная кнопка 19 , для оси 16 центрального колеса с переводной кнопкой 17 и, наконец, для заводных ключей 18 хода и боя. Крышка корпуса имеет ножку 14 .

В верхней части корпуса на колонке 2 закреплена гайка 3 с кольцом 1 звонка. На колонке стоит пружина 23 . Крышка имеет отверстие для градусника 15 .

В будильниках Б-6 и Б-9, для того чтобы произвести осмотр механизма, необходимо снять его крышку. Для этого необходимо отвернуть ключи, вращая их в сторону, обратную стрелкам, указывающим направление вращения при заводке пружин. Кнопки перевода стрелок снимают вытягиванием на себя. После удаления ключей и кнопок крышку снимают.

Внешним осмотром без дальнейшей разборки может быть установлено состояние пружин хода и боя, узла регулятора хода, зубчатой передачи, а также возможные механические повреждения и нахождение деталей на своих местах в механизме. Можно проверить состояние осевых радиальных зазоров, состояние осей отдельных колес в платинах путем перемещения их в необходимых направлениях.

Детали механизма располагают между двух платин прямоугольной формы; окна в платинах сделаны для более удобного обзора системы зубчатой передачи и облегчения самих платин.

Для извлечения механизма из корпуса необходимо отвернуть ножки корпуса, снять чашку звонка и отвернуть стойку чашки, снять пружину и тормозной рычаг молоточка боя. При извлечении механизма из корпуса надо следить за тем, чтобы не повредить циферблат. Корпус удерживают левой рукой, а механизм вынимают правой. Внешний вид механизма будильника Б-6 показан на фиг. 174.

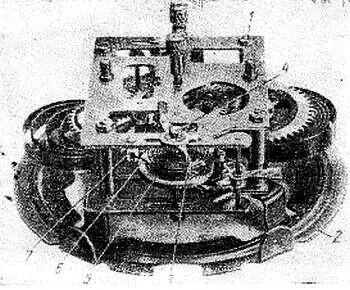

Фиг. 174. Механизм будильника Б-6без корпуса.

При разборке сначала осторожно, чтобы не повредить циферблат, снимают стрелки, затем отделяют циферблат от рамки 2 , к которой он крепится гвоздями из мягкой стали. Сняв замковую шайбу, закрепляющую вексельное колесо, и вынув штифт из сигнального валика, снимают сигнальное, часовое и вексельное колеса.

Плоскогубцами вынимают штифт, закрепляющий внешний конец спирали 6 в колонке 7 . Поворачивая баланс 5 в направлении против часовой стрелки, выводят внешний конец спирали из колонки и вилки градусника 3 . После того как внешний конец спирали выйдет из вилки градусника, необходимо отдернуть один из центровых винтов 4 , осторожно вынуть баланс со спиралью из механизма, не допуская повреждения витков спирали и цапф оси баланса.

В том случае, когда пружины хода и боя находятся в заведенном состоянии, их необходимо спустить. Для этого, установив ключ на заводной вал и поворачивая его в сторону заводки, удерживая собачку храпового колеса, постепенно отпускают заводной ключ. Таким же образом поступают с пружиной боя.

Ослабив пружины, необходимо тщательно осмотреть механизм в неразобранном виде и выявить дефекты, которые не были замечены при осмотре механизма в корпусе. После осмотра, отвинтив гайки 1 со стоек, соединяющих платины, снимают заднюю платину и вынимают колеса и детали механизма хода и узла боя.

Детали подвергают тщательному осмотру, после чего производят их чистку, а поврежденные детали исправляют или заменяют.

В будильниках Б-6 и Б-9 часто повреждаются цапфы оси баланса. Конусы цапфы оси баланса будильника вращаются в гнездах стальных центровых винтов. В результате трения концы срабатываются, теряют форму, масло загрязняется и загустевает, создается трение, превышающее усилие, создаваемое спиралью, и баланс теряет амплитуду или прекращает колебания вовсе. Нарушение формы цапф оси баланса может быть вызвано слабой их закалкой, применением несоответствующего материала для оси и винтов, загрязнением гнезд центровых винтов.

Цапфы оси баланса должны иметь правильную форму с закруглением острия по радиусу в пределах 0,015—0,03 мм.

Это необходимо для лучшего удержания масла в гнездах винтов. Ось затачивают на станке. Цапфы оси баланса, как и гнезда центровых винтов, должны быть тщательно отполированы. Полирование цапф оси баланса производят на станке, как показано на фиг. 175, с применением полировочного камня типа «Арканзас».

Фиг. 175. Полирование цапф оси баланса.
