Баланс будильника должен делать 200 колебаний в минуту. Если баланс совершает большее количество колебаний, часы будут идти с опережением. Если баланс делает меньшее количество колебаний, часы будут отставать. Отклонения в показаниях времени могут быть устранены градусником, при больших отклонениях необходимо изменить рабочую длину спирали. Если спираль не имеет запаса, ее необходимо заменить.

Будильники Б-9 мало чем отличаются от рассмотренного будильника Б-6.

Молоточек подачи сигнала находится внутри корпуса, и задняя крышка служит звуковой мембраной. В верхней части находится колонка выключения сигнала; этого устройства нет в будильнике Б-6.

Общий вид механизма будильника Б-9 без корпуса показан на фиг. 184.

Фиг. 184. Будильник Б-9без корпуса.

Колесная система регулятора хода и механизм боя расположены несколько по-иному, чем в будильнике Б-6. Другого отличия эти механизмы не имеют.

Баланс также делает 200 колебаний в минуту.

Кинематическая схема механизма будильника Б-9 аналогична рассмотренной выше. Механизм имеет центральную сигнальную стрелку.

Для будильников свойственны такие дефекты, как большой осевой зазор оси баланса, неправильная установка спирали баланса, мелкий или глубокий спуск, несимметричные зазоры импульсного штифта баланса в рожках вилки, его искривленность, несоосная установка вилки относительно оси баланса.

Плохое полирование цапф осей зубчатой передачи приводит к нестабильности хода будильника, достигающей нескольких минут в сутки.

На постоянство суточного хода будильников вредное влияние оказывает также радиальное биение спускового колеса. Биение спусковых колес колеблется до 0,25 мм. Оно возникает при неудовлетворительном качестве обработки плоскостей зубьев.

Спираль баланса будильников изготовляют из бронзы; она не обладает достаточной жесткостью и склонна к остаточным деформациям. Эти спирали имеют значительный температурный коэффициент (13–14,5 сек. на 1°), который необходимо учитывать при регулировке хода.

Конструкция градусника будильника Б-6 такова, что зазор в вилке градусника иногда равен трем-четырем толщинам спирали. Такая игра спирали создает большую суточную вариацию хода. При длительной эксплуатации будильника, когда по различного рода причинам амплитуда колебаний баланса уменьшается, эта игра проявляется еще в большей степени; часы начинают сильно отставать или уходят вперед. Зазор в вилке градусника будильника не должен превышать 1,5 толщины спирали.

Появление с течением времени вялого хода объясняется увеличением трения, возникающего за счет запыленности механизма, изменением состояния масла, увеличением радиуса притупления цапфы оси баланса в следствие износа; в будильниках со стальными центровыми винтами — в результате износа последних в точках соприкосновения с цапфами оси.

Изменение величины крутящего момента на спусковом колесе вызывает изменение амплитуды колебания баланса, а это приводит к изменению его периода.

Применение в будильниках цевочного зацепления способствует изменению крутящего момента.

Будильники, имеющие вместо цевочных трибов обычные, обладают большей стабильностью хода.

Будильники Б-31, имеющие центральную сигнальную стрелку, имеют такую же кинематическую схему, как и будильники Б-9.

Будильники Б-31 могут быть как со звонком по типу будильника Б-6, так и с остановочной, кнопкой, как в будильниках Б-9.

Система баланс-спираль будильника Б-9 в собранном виде показана на фиг. 185. Ось баланса 1 отличается формой цапф.

Фиг. 185. Система баланс-спираль в собранном виде.

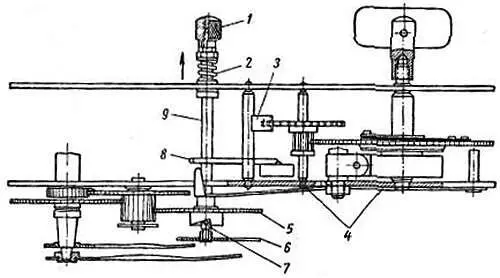

Узел боя с боковой сигнальной стрелкой показан на фиг. 186.

Фиг. 186. Узел боя с боковой сигнальной стрелкой.

Сигнальный валик 9 несет штифт 7 и сигнальную стрелку 6 . Под кнопкой 1 стоит пружина 2 , смещающая сигнальный валик в направлении, указанном стрелкой. Кнопка с валиком имеет резьбовое соединение.

Сигнальное колесо 5 в зависимости от положения штифта 7 действует на пружинную защелку 4 , которая соответственно воздействует на палец 8 вала скобы 3 . Скобой вал удерживает скобочное колесо. Сигнальное колесо входит в зацепление с трибом вексельного колеса. Когда углубление втулки сигнального колеса подходит к штифту 7 , колесо под действием пружины поднимается к стрелке. Пружинная защелка освобождает палец 8 вала скобы, скобочное колесо приходит во вращение, начинается подача сигнала. На фиг. 186 изображен момент подачи сигнала.

В будильниках типов Б-6 и Б-9 для согласования действия механизма боя с показаниями часового механизма необходимо, чтобы показания минутной и часовой стрелок точно совпадали с моментом начала боя.

Для этого штифт сигнального валика устанавливают в нижнюю точку выреза сигнальной муфты, закрепляют циферблат; сигнальную стрелку устанавливают на цифру 6 и закрепляют на оси валика; на эту же цифру ставится часовая стрелка, а минутная на цифру 12.

Для проверки правильности взаимодействия деталей связи между механизмами боя и часового сигнальную стрелку устанавливают на любую цифру. После установки сигнальной стрелки на одну из цифр переводят минутную стрелку до цифры, на которой стоит сигнальная стрелка.

При правильном взаимодействии сигнал будет включаться при установке минутной стрелки на контрольную цифру. Для контроля лучше выбирать несколько точек по окружности циферблата.

Если между положением минутной стрелки и началом боя будет наблюдаться разница, превышающая 5 мин., то необходимо соответственно переставить минутную стрелку.

Ход часового механизма будильника может быть нарушен вследствие:

а) нарушения зазоров в осях колесной системы (усиленное трение в одной из них или нескольких);

б) погнутости цапф осей и зубьев колес;

в) погнутости штифта центрального или промежуточного колеса;

г) касания заводного ключа или минутного триба платины механизма;

д) трения стрелок о циферблат или стекло;

е) недостаточной силы фрикционной пружины центрального колеса или смещения шайбы, закрепляющей пружину;

ж) касания вексельного колеса за выступающую из платины цапфу заводного колеса.

Суточный ход будильника в пределах 10–15 мин. регулируется градусником.
