Василий Трояновский - Ремонт часов

Для того чтобы бой не был слишком частым, применяется воздушный тормоз в виде ветрянки 14 . Положение кулачка 1 и стрелок согласовано. На схеме показано положение системы рычагов до начала боя.

На фиг. 201, а показан отдельно рычаг 8 (фиг. 200), взаимодействующий с кулачком 1 ; на фиг. 201, б и в показаны соответственно рычаг 9 (фиг. 200) и гребенка со втулками.

Фиг. 201. Рычаги включения боя часов ЧБН.

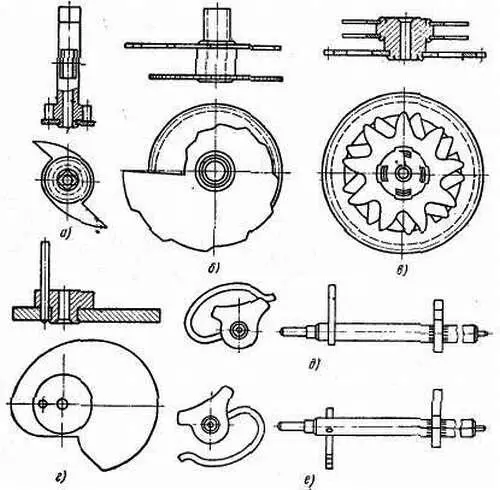

Фиг. 202. Отдельные детали часов ЧБН.

В рычаге 8 иногда наблюдается неплотная расчеканка втулки, за счет чего нарушается относительное положение плеч.

В рычаге 9 может быть нарушено положение отгибов. В гребенке чаще всего нарушается действие пружины с задерживающим пальцем.

На фиг. 202, а-е показаны соответственно минутник с кулачком, часовое колесо с улиткой, колесо со звездочками, подъемный кулачок со штифтом, вал одинарного и двойного ударов.

На фиг. 203 показано закрепление звуковых стержней в колодке. Стержни имеют разную длину. Стержни плотно завинчивают удерживающими винтами в колодку, с тем чтобы получить чистоту звучания.

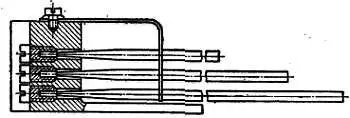

Фиг. 203. Звуковые стержни часов ЧБН.

В часах, поступающих в ремонт, могут иметь место самые различные повреждения, выявление которых должно производиться путем тщательного осмотра и проверкой действия всех узлов.

Другим типом настольных часов являются часы типа НЧБ-2.

Эти часы также имеют пружинный привод как для хода, так и для боя. Пружины заключены в барабан. Приставной анкерный ход располагается на передней платине механизма в отличие от размещения приставного хода на задней платине в часах ЧБН. Такое размещение приставного хода осложняет его осмотр и проверку. Эти часы воспроизводят бой только одним ударом. Они отбивают часы и получасы.

Часы типа НЧБ-3 имеют сдвоенный удар при воспроизведении боя. В первом типе звуковые стержни расположены вертикально, во втором — горизонтально.

Часы обоих типов имеют систему боя с улиткой и гребенкой.

Принципиально эти механизмы не отличаются от рассмотренных часов типа ЧБН, они имеют несколько иное расположение деталей. Если в часах типа ЧБН пружины хода и боя заводят со стороны циферблата, то в часах типа НЧБ — со стороны задней платины, для чего в корпус открывается задняя крышка.

Наиболее частыми дефектами часов НЧБ можно отметить высыхание масла в барабанах пружин хода и боя, разработку отверстий опор в платинах для цапф осей и самих цапф осей, износ цапф оси баланса, плохое соединение стрелок с их втулками и т. д.

В часах типа НЧБ-2 рычажная система подъема молотка выполнена из тонких длинных проволок, в результате чего усложняется воспроизведение боя. В этих же часах доступ к стрелкам со стороны циферблата полностью исключен и требуется снять механизм, чтобы исправить положение стрелок.

Часы настенные, выпускаемые отечественной часовой промышленностью, имеют гиревой или пружинный привод. Их делают с боем или без него. В часах со звуковым оповещением могут отмечаться часы и получасы или с кукушкой. Настенные часы в качестве регулятора хода могут иметь маятник или баланс (так называемые часы с приставным ходом). Маятниковые регуляторы применяют в часах-ходиках, в часах МЧ, ЧМС (с боем), 12 ЧГ (с боем) и в часах с кукушкой. Приставной ход применяется в часах типа СЧС. Часы-ходики, 12 ЧГ и «Кукушка» имеют гиревой привод, часы МЧ и ЧМС, а также отдельные типы ходиков имеют пружинный привод.

Механизм настенных часов от самых простых до наиболее сложных имеет две платины самой различной конфигурации, изготовляемые обычно из латуни. Платины служат основанием для монтажа механизма и фактически между ними и заключен весь механизм. Платины устанавливаются, как правило, в вертикальном положении. Между собой платины скрепляют стойками цилиндрической формы с уступами на концах. Стойки могут быть закреплены в передней плати не расклепкой. Противоположные концы стоек имеют уступы, на которые надевается задняя платина, и резьбу для крепления.

Наиболее простым типом настенных часов являются часы-ходики. Общая кинематическая схема механизма часов ходиков показана на фиг. 204.

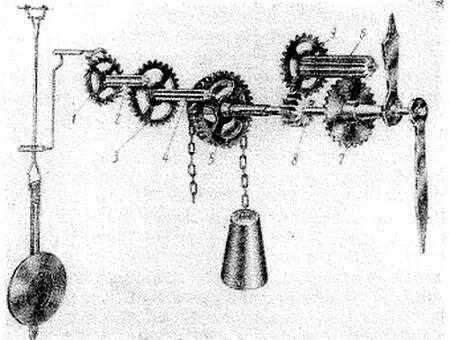

Фиг. 204. Кинематическая схема часов ходиков.

Маятник подвешен на качалке и вилкой соединен со спусковой скобой.

Спусковое колесо 1 своим трибом 2 входит в зацепление с промежуточным колесом 3 , последнее трибом 4 зацепляется с центральным колесом, несущим блочок 5 со звездочкой, удерживающей цепь с гирей; колеса 6–9 представляют собой стрелочную передачу.

Цепное колесо неподвижно насаживается на ось, на которую также насаживается свободно блок, закрепленный штифтом или проволочным кольцом. В торцовой части блочек имеет храповое колесо. Храповое колесо совместно с собачкой допускает вращение оси только в одном направлении. Храповое устройство обеспечивает взаимодействие блочка с цепным колесом. Храповое колесо составляет одно целое с блочком и во время хода часов своими зубьями упирается в собачку и при ее помощи ведет за собой цепное колесо. В момент поднятия гири храповое колесо с блочком вращаются в обратном направлении, не увлекая за собой цепное колесо. Собачка свободно скользит по зубьям храпового колеса. При подъеме гири вращательное движение цепного колеса прекращается и даже может иметь место его обратное вращение. Механизм при этом останавливается и может быть вызвано обратное перемещение стрелок, если маятник не будет остановлен. Спуск в часах-ходиках, как это можно видеть из схемы, скобочный.

Разборка и сборка механизма часов ходиков не представляет сложности, и останавливаться на этом нет необходимости. В механизме могут иметь место следующие дефекты: задевание одного колеса за другое и колес за платину, неисправность качалки маятника, расшатанная вилка и слабое закрепление в валике спусковой скобы, нарушение формы скобы, широкая петля вилки, изношенность цапф осей и разработка гнезд в платинах, деформация звеньев цепи, износ шарнира собачки, износ самой собачки или зубьев храпового колеса, слабое закрепление минутника на оси или трубке, износ колец качалки (стерлись), погнуты отдельные зубья в каком-либо из колес, выработка на импульсных поверхностях спусковой скобы, поломка цапф осей.
