Часы бьют раньше или позже, не совпадая с показаниями стрелок. Необходимо переставить вексельное колесо на некоторое количество зубьев вперед или назад. Отрегулировать подгибкой подъемник.

Наблюдается дребезжащий бой вследствие соприкосновения звукоизлучателей с корпусом или другими деталями. Недостаточный отход ударных молоточков.

Быстрый ход вследствие плохой работы ветрянки (слабо закреплена на оси или мала по размеру).

Медленный бой наблюдается, когда погнута какая-либо цапфа, плохая смазка, чрезмерно сильна пружинка у молоточка или его рычаг слишком длинен, неправильный зазор между молоточком и тонфедером.

Остановка боя имеет место при повреждении (обрыв) пружины боя, заедании одной из цапф, стирании колес, плохой регулировке подъемников и рычагов замыкания.

Слабый звук боя возникает, когда молоток далеко отстоит от тонфедера или плохо закреплен, надломился у основания, покрыт коррозией.

Одной из наиболее сложных конструкций часов, выпускаемых отечественной промышленностью, являются часы напольные с боем часов, получасов и четвертей. Механизм напольных маятниковых часов с боем состоит из трех основных кинематических цепей: кинематической цепи хода, кинематической цепи боя четвертей и кинематической цепи боя часов, связанных между собой рычагами.

Указанные выше кинематические цепи размещены между двумя прямоугольными латунными никелированными платинами размером 212х140 мм. Зубья колес и трибов фрезерованные. Каждая кинематическая цепь приводится в действие своей гирей.

Продолжительность действия механизма от полного поднятия гири не менее 8 суток.

Допустимое отклонение от точного времени за 7 суток не более ±30 сек.

Кинематическая цепь хода включает в себя узел двигателя (фиг. 212), колесную систему, состоящую из трех зубчатых пар и спускового регулятора.

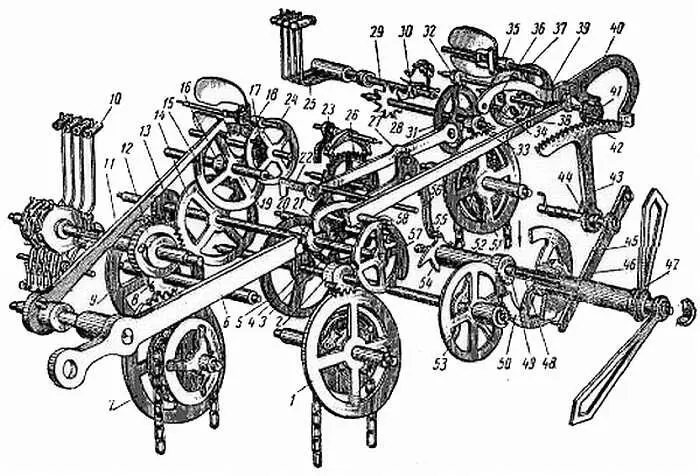

Фиг. 212. Кинематическая схема напольных часов.

Передача момента от двигателя к ходовому колесу происходит в такой последовательности: от колеса 1 двигателя усилие передается на триб 2 дополнительного колеса, от дополнительного колеса 5 на триб 4 промежуточного колеса, от промежуточного колеса 3 на триб 23 спускового колеса 26 . Цапфы последних трех осей вращаются в камневых опорах.

В этих часах применен спуск Грагама. Подвес маятника упругий. Палеты скобы стальные, могут быть рубиновыми. Спусковое колесо латунное.

На одной оси с грибом дополнительного колеса 2 фрикционно посажено вексельное колесо 53 , передающее вращение стрелочной передаче.

Кинематическая цепь боя четвертей включает в себя узел двигателя, колесную систему и узел боя. Для регулирования скорости вращений рабочих осей узел боя четвертей снабжен автоматическим регулятором скорости.

Бой четвертей осуществляется последовательно четырьмя молоточками 10 , срабатывающими от соответствующих звездочек.

Передача момента от двигателя к звездочкам происходит следующим образом: от колеса 7 двигателя движение передается на триб дополнительного колеса 8 , с дополнительного колеса 9 на триб счета четвертей 13 , с колеса счета четвертей 14 на колесо боя четвертей 12 , на одной оси с которым укреплены четыре звездочки.

С колеса счета четвертей 13 вращение, кроме колеса боя четвертей 14 , передается также на триб 16 колеса повестки, с колеса повестки 15 на триб 17 стопорного колеса, со стопорного колеса 24 на триб 18 регулятора.

Кинематическая цепь боя часов включает в себя узел двигателя, колесную систему и узел боя часов. Для регулирования скорости вращения рабочих осей узел боя часов также снабжен автоматическим инерционным регулятором скорости.

Бой часов осуществляется одновременно четырьмя молоточками 25 , укрепленными на втулке и приводящимися в движение от одной звездочки.

Передача момента от двигателя к звездочке происходит следующим образом: от колеса 51 двигателя на триб 33 колеса подъема, на одной оси с которым укреплена звездочка 28 , сообщающая движение молоточкам 25 .

На одной оси с трибом 33 колеса подъема укреплено колесо подъема 31 , с последнего усилие передается на регулятор скорости через триб 32 и систему зубчатых колес: колесо подъема, триб колеса счета часов 39 , триб 36 стопорного колеса, стопорное колесо 37 , триб 35 регулятора скорости.

Рассмотрим взаимодействие рычагов в момент боя первых трех четвертей часа. На кинематической схеме показан момент когда часы пробили три четверти.

Кулачок боя четвертей 54 , имеющий четыре выступа, каждый из которых больше другого, укреплен на центральной оси 52 и вращается от усилия, создаваемого гирей хода. Выступы кулачка боя четвертей последовательно взаимодействуют со штифтом 55 предохранительного рычага 56 и производят поднятие последнего.

Предохранительный рычаг воздействует на рычаг четвертей 27 , рычаг часов 6 и рычаг запора боя четвертей 11 , также производя их поднятие. При этом освобождается колесо повестки 19 и запирается стопорное колесо 24 концом рычага четвертей 22 .

Как только штифт 55 соскочит с выступа кулачка боя четвертей, происходит освобождение стопорного колеса 24 и под действием момента, создаваемого гирей боя четвертей, колесная система узла боя четвертей начнет вращаться, сообщая равномерное вращение звездочкам молоточков 10 .

Звездочки, взаимодействуя с кулачками молоточков, осуществляют бой четвертей. При падении молоточки, ударяя по звуковым стержням, воспроизводят определенную мелодию.

Кулачок четвертей 57 имеет четыре сектора различных по длине, предназначенных для боя одной, двух, трех и четырех четвертей часа.

После того как часы отобьют последние удары третьей четверти, предохранительный рычаг 21 западает в вырез кулачка 20 .

Наибольший выступ кулачка боя четвертей 54 предназначен для боя часов, он взаимодействует со штифтом 55 предохранительного рычага, производя поднятие последнего на необходимую высоту, достаточную для подготовки боя четырех четвертей и боя часов.

Три малых выступа кулачка 54 обеспечивают срабатывание рычагов в том случае, когда левый конец предохранительного рычага находится на цилиндрической поверхности кулачка 20 .

Взаимодействие рычагов в момент боя четвертой четверти и часов аналогично подготовке к бою первых трех четвертей.
