На практике могут иметь место следующие повреждения и дефекты:

• термореле, влияющие на его работу;

• загрязнение оси вращения защелки, увеличивающее переходное сопротивление электрическому току;

• обгорание или загрязнение мест соединения пластин термореле с защелкой;

• плохая припайка обмотки термореле к пластинам;

• повреждение изоляции.

Особое внимание следует обращать на втулки винтов и прокладки, изолирующие токонесущие пластины от корпуса.

При установке задней платины в механизм необходимо тщательно проверять взаимное расположение электромагнита и его якоря, с тем чтобы между ними не было трения. Зазор с обеих сторон должен составлять от 0,2 до 0,5 мм. Увеличивать зазоры между якорем и электромагнитом не рекомендуется, так как это приводит к значительному рассеиванию магнитного потока и уменьшает тяговое усилие, необходимое для подзавода пружины. При перемотке электромагнита, прежде чем начать намотку, необходимо обклеить сердечник папиросной бумагой на бакелитовом лаке в два-три слоя. Боковые стенки башмаков электромагнита с внутренней стороны закрывают прокладками из текстолита.

При неоднократных снятиях электромагнита с платины хвостовики башмаков, расклепываемые в платине, приходят в негодность; в этом случае их необходимо срезать и сделать другие хвостовики.

Обмотка на электромагните должна быть намотана в шахматном или рядовом порядке с плотной укладкой витков. Направление витков не имеет значения. Намотку производят, зажав каркас электромагнита в патрон, токарного станка. При повреждении изоляции обмоточного провода поврежденные места необходимо изолировать папиросной бумагой в два — три слоя.

Выводные концы припаивать с применением флюсов, содержащих кислотные присадки, нельзя, так как в противном случае места спайки подвергаются окислению и создаются условия для обрыва провода. Поэтому в качестве флюса рекомендуется использовать раствор канифоли в чистом спирте. Раствор должен быть слабой вязкости. Места пайки предварительно зачищают и покрывают раствором.

Наиболее частое повреждение электромагнитов — повреждение его обмотки. Практически при повреждении обмотки целесообразна замена задней платины вместе с электромагнитом. Это объясняется тем, что каркас электромагнита закреплен на задней платине расклепкой. При его снятии симметричность отверстии нарушается, электромагнит смещается и возникает трение, противодействующее вращению якоря. Выполнение операции по замене обмотки электромагнита со снятием его с платины и последующей установке требует определенного навыка. Высадку каркаса электромагнита необходимо производить равномерно с двух сторон.

На задней платине часов находятся две клеммы для присоединения токонесущих проводов.

Клемма плюса закреплена на задней платине расклепкой, клемма минуса от платины изолирована, как показано на фиг. 224.

Фиг. 224. Закрепление на задней платине клеммы минуса.

Следует уделять особое внимание прочности соединения токонесущих деталей. Недостаточно плотная расклепка приводит к образованию окиси между соединительными деталями и может привести к разрыву цепи электрической схемы.

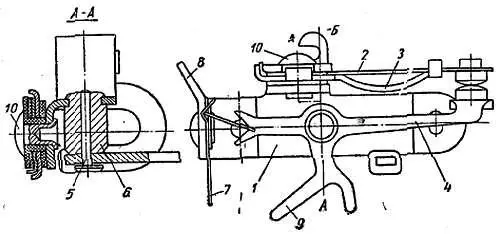

Узел контактного устройства показан на фиг. 225.

Фиг. 225. Узел контактного устройства.

Весь узел собран на кронштейне 1 и крепится к платине заклепками. На кронштейне жестко закреплена контактная пружина 2 вместе с ограничительной пружиной 3 . Как контактная, так и ограничительная пружины изолированы от кронштейна прокладками из текстолита. Заклепки изолируются втулками.

Подвижной контактный рычаг 4 вращается на оси 5 втулки 6 контактного рычага. Пружина 7 создает перебрасывающий момент при повороте рычага 4 . Выступ 8 кронштейна ограничивает ход перемещения якоря электромагнита. Он регулируется подгибкой. Фасонный выступ 9 рычага 4 служит для его соединения с пальцем якоря электромагнита.

Для снятия рычага 4 ось 5 выпрессовывают; при снятии контактной пружины 2 и ограничительной пружины 3 заклепки 10 срезают и заменяют другими. Последние могут быть выточены на станке.

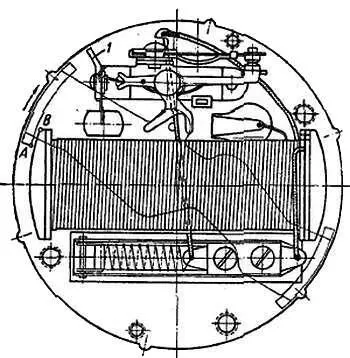

На фиг. 226 показана задняя платина; тонкой линией показано расположение якоря с пальцем по отношению к подвижному контактному рычагу: При совмещении точек А и В подвижной контактный рычаг перебрасывается на размыкание.

Фиг. 226. Задняя платина часов АЧП.

Обратный ход якоря составляет 20–25°. Совпадение срабатывания достигается подгонкой упора 1 влево или вправо. Совпадение указанных точек зависит также от правильной работы пальца якоря с вилкой подвижного контактного рычага.

Чтобы выключить часы из сети питания, необходимо снять крышку, закрывающую заднюю платину.

Провод, идущий от минуса батареи, нельзя присоединять к частям корпуса автомобиля, так как это приведет к порче проводки и источников питания.

Повреждение контактных устройств может быть вызвано прохождением через них тока большей величины, чем это рассчитано, а также вследствие длительного прохождения тока. Это происходит при отсутствии защиты (предохранителей). Действие часового механизма нарушается при плохой работе и повреждениях контактной группы. Можно указать следующие основные повреждения контактов:

• обгорание и образование раковин, вследствие чего увеличивается контактное сопротивление;

• сплавление или сваривание, когда контакты не разъединяются;

• происходит полное нарушение работы контактной системы;

• общее загрязнение и окисление.

До 50 % электромеханических часов, поступающих в ремонт, имеют испорченную контактную систему.

В промышленности нашли широкое применение электрические часы. Они не сходны с рассмотренными механическими часами и имеют свои специфические особенности. Электрические часы подразделяются на первичные и вторичные. Вторичные часы в зависимости от назначения подразделяются на показывающие, сигнальные, табельные, штемпели времени и др. Сложность механизма вторичных часов зависит от их назначения; некоторые из них имеют довольно сложные конструкции. Рассматривать особенности ремонта всех типов электрических часов не представляется возможным. Ниже будут рассмотрены только основные из них.
