Василий Трояновский - Ремонт часов

На фиг. 218, б механизм показан со стороны приставного хода, с противоположной стороны находятся контакты системы электрического подзавода.

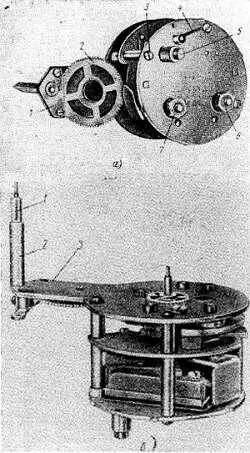

Фиг. 218. а— общий вид механизма часом АЧПсо стороны задней платины; б— вид механизма часов АЧПсо стороны приставного хода.

На фиг. 219 показан развернутый разрез механизма часов, из которого видно, что он состоит из двух основных частей: собственно часового механизма и системы электрического подзавода пружины.

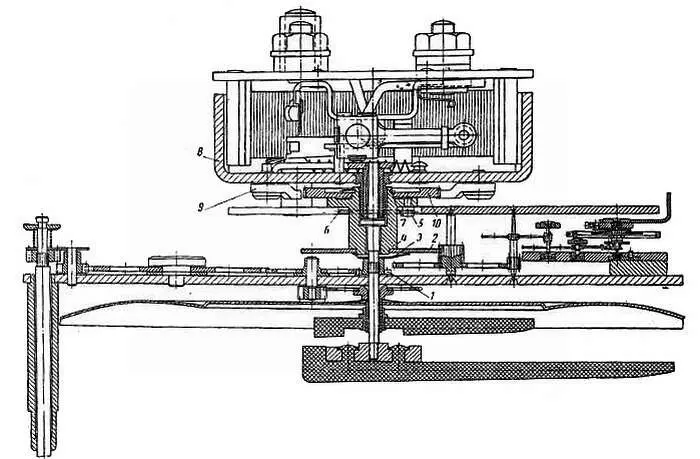

Фиг. 219. Схематический развернутый разрез механизма часов АЧПпо осям.

Механизм и электроподзавод расположен между тремя платинами, соединенными между собой при помощи составных колонок. Собственно часовой механизм находится между передней и средней платинами, а электромагнитная система подзавода пружины — между средней и задней платинами.

Часовой механизм имеет анкерный палетный спуск на 11 камнях, выполненный в виде приставного хода.

Период колебания баланса 0,4 сек.; амплитуда колебания составляет при полном заводе пружины и разомкнутых контактах системы электроподзавода 260°, при перебросе контакта электрозавода 250°.

Ремонт механической части часов производят, как обычно. Исключением являются лишь элементы конструкции, связанные с минутной осью. На минутной оси жестко посажен триб 1 ; со свободной посадкой находится узел центрального колеса 2 .

Между этими колесами находится фрикционная пружина 3 , которая осуществляет связь между центральным колесом и трибом 1 в рабочем состоянии механизма и позволяет осуществлять перевод стрелок. Давление пружины необходимо регулировать так, чтобы не возникало значительного трения между средней платиной и трибом 1 , так как это может вызвать нарушение работы механизма и износ платины.

При сборке центральной оси необходимо уделять внимание посадке триба 1 . Его смещение в сторону минутной стрелки приводит к выходу оси минутной стрелки в сторону электромагнита и вызывает повреждение его обмоток.

На центральной оси находится центральное колесо 2 , жестко закрепленное на втулке 4 . На выступе втулки установлен палец 5 . Между этим пальцем и пальцем, не показанным на фиг. 219, находится вспомогательная пружина 6 . Эта пружина поддерживает работу механизма в моменты подзавода основной пружины хода. Вспомогательная пружина создает дополнительное время работы механизма в пределах 50–60 сек.

Тяговое усилие, создаваемое основной пружиной хода, составляет 135–185 г при вращающих моментах на центральной оси 110,2—131,4 гсм. Момент, создаваемый вспомогательной пружиной относительно центральной оси составляет 50–70 гсм. Рабочее количество витков тяговой пружины 34–35.

Храповое колесо закрепляется к выступу втулки 4 пружинкой 7 .

На центральной оси находится также якорь 8 электромагнита подзавода, жестко связанный со втулкой, сидящей на оси.

Якорь электромагнита несет две собачки 9 , которые захватывают зубья храпового колеса 10 , ведут его в рабочем состоянии и скользят по его зубьям при повороте якоря в момент подзавода пружины.

Как храповое колесо, так и собачки подвержены довольно быстрому износу и при ремонте обычно требуется их замена.

Один конец тяговой пружины прикреплен к якорю электромагнита, а другой — к платине механизма. Расположение пружины и мостика, закрывающего центральную ось со стороны электромагнита, показано на, фиг. 220 (электромагнит снят), а также видны средняя платина 3 , мостик якоря 2 и якорь 1 .

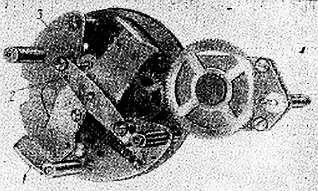

Фиг. 220. Общий вид механизма часов АЧПсо снятой задней платиной.

На фиг. 221 показана задняя платина 2 механизма с закрепленным на ней электромагнитом 1 , контактной пружиной 3 и термореле 4 .

Фиг. 221. Задняя платина механизма часов АЧПсо стороны электромагнита.

Электромагнит подзавода имеет 564 витка, намотанных проводом диаметром 0,35 мм с эмалевой изоляцией. Намотка рядовая. Сопротивление намотки составляет 3–4 ом. В рабочем состоянии между контактами включения электромагнита создается давление 12–18 г. Контакты изготовлены из сплава ПС-12,88 (12 % платины и 88 % серебра).

Электрическая схема соединения системы электромагнита подзавода показана на фиг. 222.

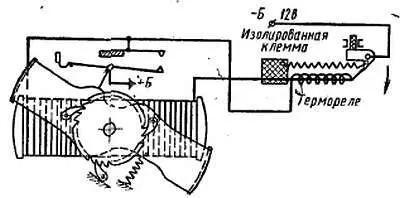

Фиг. 222. Схема включения термореле в цепь обмотки электромагнита.

Термореле в механизме часов используют как предохранитель, защищающий обмотку электромагнита и контактное устройство от тока чрезмерно большой величины. Термореле рассчитано на длительный срок службы и позволяет просто и удобно вводить часовой механизм в действие.

Для включения термореле нажимают кнопку, которая отводит защелку. Последняя заскакивает за пружину и замыкает цепь тока. Термореле в разрезе показано на фиг. 223.

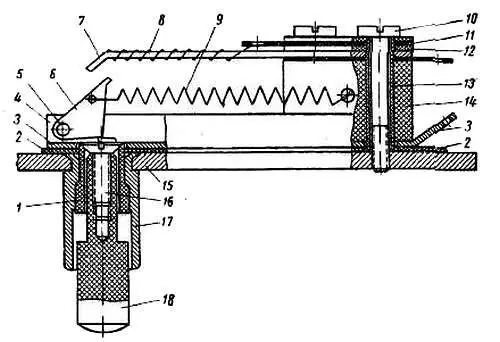

Фиг. 223. Устройство термореле.

Его монтируют непосредственно на задней платине 15 . На платине для кнопки 18 закреплена втулка 17 . Термореле изолировано от платины механизма текстолитовой прокладкой 2 . Токонесущая пластина 3 имеет защелку 6 , вращающуюся на оси 5 между ушками 4 .

Защелка находится под воздействием пружины 9 , вторым концом закрепленной к текстолитовой колонке 14 . Токоведущая контактная пружина 7 изолирована прокладкой 12 . На контактной пружине 7 навита обмотка изолированным проводом марки ПЭШОК, один конец которой соединен с контактной пружиной 11 .

Сопротивление обмотки электрическому току составляет 11 ом. Общая длина навитого провода составляет 430 см.

Пружина, удерживающая защелку, изготовляется из рояльной проволоки диаметром 0,2 мм при 42 витках, составляя длину в сжатом состоянии 8,4 мм. Винт 10 , закрепляющий термореле, изолирован втулкой 13 . Кнопка 18 винтом 16 соприкасается с защелкой 6 . Этот винт изолирован от задней платины втулкой 1 .
