Чтобы легче вынимать крышки барабанов они имеют квадратные отверстия. При сборке барабана после чистки крышку необходимо поставить в положение, которое она занимала до разборки. Для этого необходимо перед разборкой сделать пометку. Такие детали механизмов, как платины, барабан и их крышки, линзы, покрываются прозрачным лаком, предохраняющим их от окисления (потемнения).

В целях сохранения лакового покрытия платин и деталей их нельзя чистить жесткой щеткой, мелом, спиртом и другими растворителями лаков, а также производить чистку наждачной бумагой. Промывку загрязненных деталей, покрытых лаком, необходимо производить в бензине «Калоша» Для этого детали кладут в бензин на 1–2 часа, после чего протирают мягкой тканью, а зубья очищают щеткой.

Восстановление покрытия производят следующим образом.

Сначала деталь очищают от старого покрытия мелкой наждачной бумагой, затем ее слегка подогревают и покрывают прозрачным цапон-лаком. Лак наносят тонким слоем плоской кистью по направлению рисок очистки. Все отверстия после покрытия лаком тщательно очищают деревянной палочкой.

В рассматриваемых механизмах, имеющих сильные пружины хода и боя, значительному износу подвергаются отверстия опор в платинах, цапфы осей и др., иногда имеют место нарушения согласованности показаний часов с подачей звуковых сигналов.

Механизм хода (фиг. 210, а ) состоит из барабана 1 , добавочного колеса 3 , центрального колеса 4 , промежуточного колеса 7 , спускового колеса 8 , скобы 9 , вилки 6 , подвеса 5 , пружины 10 подвеса, платин 2 и стрелочной передачи 11 .

Механизм боя (фиг. 210, б и в ) состоит из барабана 1 , добавочного колеса 2 , подъемного колеса 3 , несущего на своей оси подъемные звездочки, первого стопорного колеса 4 , второго стопорного колеса 5 , ветрянки 6 системы рычагов, в том числе рычага спускного, гребенки, улитки и др.

В некоторых типах часов, как 12 ЧГ («Кукушка»), и отдельных типах часов неотечественного производства устройство боя не имеет гребенки и улитки. Управление подачей сигналов выполняется системой рычагов, колес со штифтами и счетным кругом.

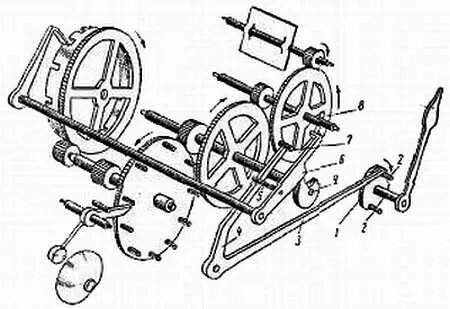

Кинематическая схема механизма боя со счетным кругом показана на фиг. 211.

Фиг. 211. Кинематическая схема устройства боя со счетным кругом.

Минутный триб 1 имеет два штифта 2 , взаимодействующих с подъемным рычагом 3 , который жестко связан с рычагом замыкания 4 и сидит с ним на одной оси.

Рычаг замыкания, действуя на штифт 5 рычага отмыкания 6 , который опирается на кулачок 9 , своим выступом удерживает штифт 7 колеса 8 , удерживая всю колесную систему.

Разборку механизма часов с боем производят в такой последовательности:

• сначала снимают пружинный подвес, стрелки, циферблат, затем спускают заводные пружины, снимают молотки боя, снимают рычат включения боя;

• если механизм с гребенкой, снимают гребенку и часовое колесо с улиткой, после этого снимают стрелочную передачу, отвинчивают гайки колонок и снимают заднюю платину, вынимают колеса часового механизма и механизма боя.

После разборки производят полную проверку состояния деталей, уточняют необходимость замени деталей или их исправления.

Детали, подлежащие исправлению, проходят соответствующие операции, после чего все детали подвергаются чистке.

Сборку механизма лучше производить на специальной подставке.

Переднюю платину кладут на подставку. В соответствующие опоры устанавливают цапфы осей барабанов и колес передач. После установки всех колес и валиков осторожно накладывают заднюю платину,

В первую очередь в свои отверстия задней платины должны войти более длинные оси. Все оси должны входить соответственно на свои места, пока заднюю платину не установят на колонки. При посадке механизм рекомендуется слегка наклонять.

Когда заднюю платину установят на колонки, необходимо завернуть гайки колонок, противоположных по диагонали, с тем чтобы платина не сдвигалась со своего места и цапфы осей не выскакивали из гнезд.

Заднюю платину слегка прижимают левой рукой, а правой при помощи пинцета вводят в отверстия цапфы всех коротких осей. После этого довинчивают предварительно установленные гайки и ставят остальные, затем при помощи пинцета и чурочки производят проверку правильности действия зубчатых зацеплений в механизмах хода и боя. Проверяется правильность действия механизмов хода и боя.

Для механизмов, имеющих устройство боя с гребенкой, до начала его действия штифт первого стопорного колеса упирается в выступ второго рычага замыкания. Гребенка укороченным зубом упирается в торец первого рычага замыкания. Второе стопорное колесо находится в положении, при котором его штифт располагается на противоположной стороне второго рычага отмыкания.

В часах «Кукушка» рычаг замыкания, перемещаясь по плоскостям счетного диска, плотно прижимается к последнему, с тем чтобы дверка выхода «Кукушки» не играла при отсчете сигнала.

Работа механизма боя любых часов состоит из двух этапов: подготовки к подаче сигнала и воспроизведения сигнала. Подготовка протекает следующим образом! За 3–4 мин. до начала боя один из штифтов поднимает рычаг отмыкания. Одновременно поднимаясь, рычаг замыкания освобождает штифт стопорного колеса. Колесная система приходит в движение.

В часах без гребенки штифт второго стопорного колеса задержит рычаг отмыкания. Второе стопорное колесо успевает сделать примерно половину оборота. Одновременно с подъемом рычага замыкания поднимается рычаг отсчета, и на этом подготовка заканчивается. Затем плечо рычага отмыкания упадет со штифта минутника. Штифт стопорного колеса освобождается.

Узел боя будет работать, пока рычаг отсчета не упадет в следующий вырез счетного круга. Количество отбиваемых ударов зависит от расстояния между двумя вырезами.

Счетный круг, как и счетное колесо, имеет по окружности 11 различных по длине промежутков. Удары производятся при взаимодействии колена узла боя со штифтом (со звездочками); при этом молоточки отводятся с последующим падением на звуковоспроизводящий стержень или пружину.

Приступая к ремонту настенных часов с боем и без боя, прежде всего снимают маятник, с тем чтобы не повредить пружину подвеса.

К неполадкам боя часов можно отнести следующие дефекты.

Часы бьют непрерывно, не останавливаясь. Это указывает на то, что механизм боя собран неправильно. Механизм боя не отбивает получасы или часы.
