При ремонте часов, имеющих простую спусковую скобу, иногда возникает необходимость произвести замену скобы. В этом случае из листового металла вырезают пластинку с небольшим конусом, которую устанавливают и закрепляют а паз валика спусковой скобы узкой стороной на выходное плечо. Плечам придают соответствующую форму. Для часов-ходиков скоба охватывает два с половиной шага ходового колеса.

Звук от ударов зубьев ходового колеса о плечи якоря должен быть ритмичным, при колебании якоря в обе стороны. Для всех типов маятниковых часов это является обязательным условием.

Если маятник при движении делает боковые движения, «вихляет», необходимо сжать крючок стержня маятника или выправить и раздвинуть качалку.

Разница суточного хода часов ходиков порядка ±10 мин. регулируется поднятием или опусканием линзы маятника. Маятник часов-ходиков совершает 140 качаний в минуту.

Подсчетом числа качаний и сверкой с точно идущими часами можно ускорить процесс регулировки их суточного хода. Увеличение числа колебаний указывает, что часы спешат, и наоборот.

Чистку деталей производят так же, как и в других типах часов.

Собранный после ремонта механизм должен давать ритмичные удары спуска. Неисправность крючка стержня маятника и качалки вызывает волнообразные движения маятника. Маятник должен колебаться в одной плоскости. Если колебания маятника сопровождаются скрипом, необходимо смазать качалку.

Несколько сложнее ходиков механические настенные часы с пружинным приводом.

Часы типа МЧ имеют семисуточный завод пружины хода. Общий вид механизма часов МЧ со стороны стрелок и противоположной стороны показан соответственно на фиг. 205, а и б .

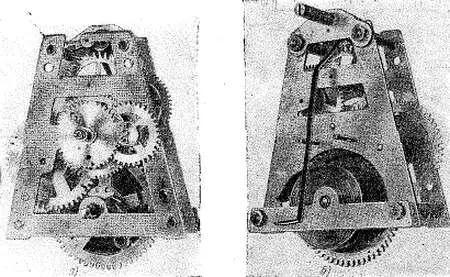

Фиг. 205. Общий вид механизма МЧ.

Зубчатая передача и пружина хода расположены между двумя платинами. Задняя платина устанавливается на колонки, закрепленные на передней платине расклепкой. Закрепляется платина гайками (в отдельных типах часов старых конструкций и часов неотечественного производства в колонках сделаны отверстия и задняя платина закрепляется штифтами). Кинематическая схема механизма часов показана на фиг. 206, а . На схеме указано число зубьев каждого колеса. Приведенная длина съемного маятника равна 320 мм.

Маятник совершает 105 колебаний в минуту. Период колебания маятника составляет 1,143 сек. Механизм имеет несвободный (анкерный) скобочный спуск, показанный на фиг. 206, б .

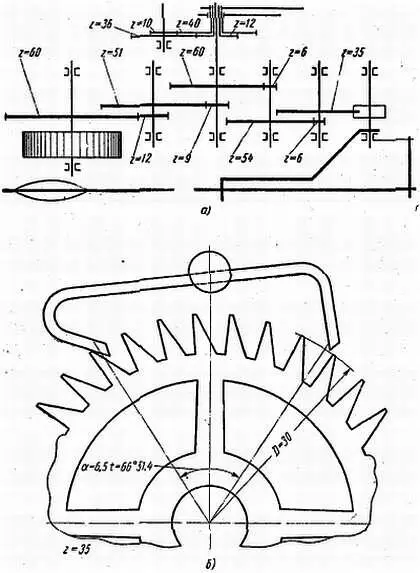

Фиг. 206. Кинематическая схема МЧ.

Вилка маятника закрепляется пружинной шайбой фрикционно на втулке, посаженной запрессовкой на скобочный вал, как показано на фиг. 207.

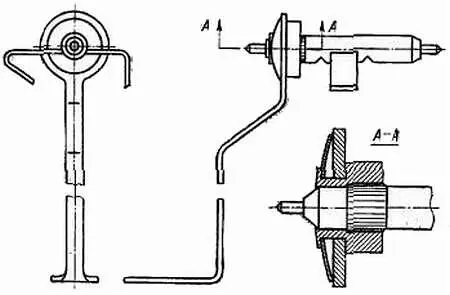

Фиг. 207. Спусковая скоба с вилкой часов МЧ.

Разрез механизма по осям показан на фиг. 208.

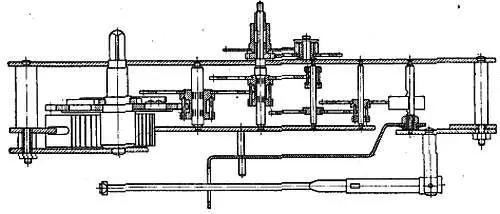

Фиг. 208. Разрез механизма по осям МЧ.

Пружина хода помещается в механизме без барабана. Цапфы осей в платинах не имеют камневых опор. Пружина хода внешним концом закрепляется за выступ выреза задней платины, внутренним — за выступ валика заводного колеса.

Момент, развиваемый пружиной хода при полном заводе, составляет 7,5 кгсм и после 8 суток работы 3,5 кгсм.

Барабанное колесо снабжено храповым устройством. На заводном валу колесо закреплено фрикционно с помощью плоской дисковой пружины.

Основными неисправностями механизма могут быть обрыв пружины хода, поломка подвесной пружины маятника, разработка опор для цапф осей в платинах, изношенность цапф, износ скобы спуска, поломка зубьев и цапф осей.

Платины механизма изготовлены из тонкого металла. Усилие, развиваемое пружиной хода и передаваемое зубчатой пере дачей, довольно значительно.

Передаваемое усилие вызывает разработку опорных отверстий в платинах и износ цапф осей. В механизме применяют цевочные трибы, которые также сильно подвергаются износу.

Слабым местом механизма является его центральная ось.

Перевод стрелок производится от руки непосредственно за стрелку. Стрелки закреплены гайкой, навинчивающейся на внешний конец центральной оси. При переводе стрелок гайка затягивается и вызывает поломку оси в нарезанной ее части.

Устранение описанных выше дефектов не требует каких-либо разъяснений.

Настенные часы с боем типа ЧМС имеют двухнедельный завод. В механизме две пружины, из которых одна — пружина хода, вторая — боя. Пружины установлены в барабанах. Общий вид механизма часов показан на фиг. 209.

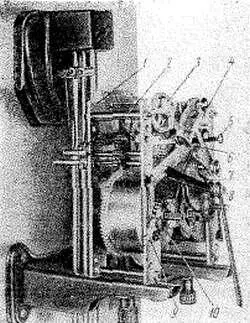

Фиг. 209. Общий вид механизма ЧМС.

Механизм размещают между двумя платинами у прямоугольной формы. Платины соединяют колонками 2 . На передней платине под циферблатом находится рычажная система боевого устройства, стрелочная передача и храповые устройства пружин хода и боя. Справа находится храповое колесо 10 пружины хода и стопорная собачка 9 . Слева расположено храповое колесо и собачка пружины боя. На минутной оси 8 находится улитка 7 , управляющая рычагами боя. Улитка приводит в движение подъемный рычаг 6 , жестко связанный с рычагом 5 . Гребенка 4 с пружиной взаимодействует со счетным рычагом 3 .

На фиг. 210, а условно показан в разрезе по осям механизм часов, а на фиг. 210, б и в механизм боя. Часовой механизм имеет спуск, аналогичный часам МЧ.

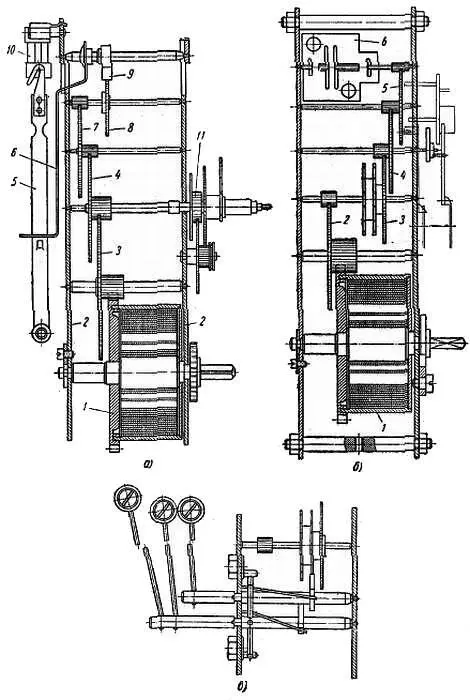

Фиг. 210. Условный разрез по осям механизма ЧМС.

Механизм часов ЧМС совершенно аналогичен часам настольным с боем типа ЧБН. Отличительной особенностью является переход от главной передачи к регулятору хода.

Приступая к разборке механизма, необходимо прежде всего спустить как пружину хода, так и пружину боя.

Пружины хода и боя имеют различную силу (пружина боя сильнее) и по внешнему виду почти не отличаются одна от другой. Барабан, крышка барабана, храповые колеса, заводные валы также одинаковы, однако их не следует путать, и если нет заводской пометки, то надо ее нанести. Детали ходового механизма рекомендуется отмечать буквой X.
