В момент последних ударов четырех четвертей рычаг 6 поднимается в наивысшее положение за счет подъема наибольшего сектора кулачка четвертей 57 .

Поднимаясь в верхнее крайнее положение, конец рычага 6 упирается в выступ рычага фиксации 40 , производя его поднятие; последний в свою очередь освобождает гребенку 43 , которая под действием собственного веса и пружины 44 опускается и производит освобождение кулачка гребенки 41 , в результате чего колесная система боя часов поворачивается до тех пор, пока штифт 34 , укрепленный в колесе счета часов, не упрется в запор 38 рычага 6 .

На одной оси с гребенкой укреплен рычаг 45 . К последнему с помощью пружины 46 крепится штифт 48 , который в момент падения гребенки упирается в соответствующий уступ улитки боя часов 49 . Улитка боя часов жестко посажена на втулке часового колеса 50 и имеет 12 радиусных уступов, отдаляющихся от центра, что необходимо для соответствующего боя часов.

На втулке часового колеса укреплена часовая стрелка 47 .

Как только штифт 58 рычага 6 упадет во впадину кулачка 57 четвертей, рычаг 6 опускается и запор рычага 38 освобождает штифт 34 , укрепленный в колесе счета часов, освобождая тем самым колесную систему узла боя часов. Под действием момента, создаваемого гирей, вращается звездочка 28 , с которой взаимодействует рычаг 30 , укрепленный на оси 29 . На данной оси укреплены молоточки, осуществляющие бой часов.

Кулачок 41 гребенки имеет штифт 42 , который при вращении взаимодействует с зубьями гребенки и за один оборот поднимает гребенку на один зуб, что соответствует одному удару молоточков. Бой часов продолжается до тех пор, пока рычаг фиксатора не западет за правый торец гребенки, в результате чего происходит остановка кулачка гребенки.

Расположение колесной системы часового механизма без рычагов показано на фиг. 213.

Условные разрезы механизма по осям зубчатых колес систем боя четвертей, хода и боя часов соответственно показаны на фиг. 214 а-в .

Конструкция механизма напольных часов достаточно надежна. Слабым местом в ней является пружина подвеса маятника.

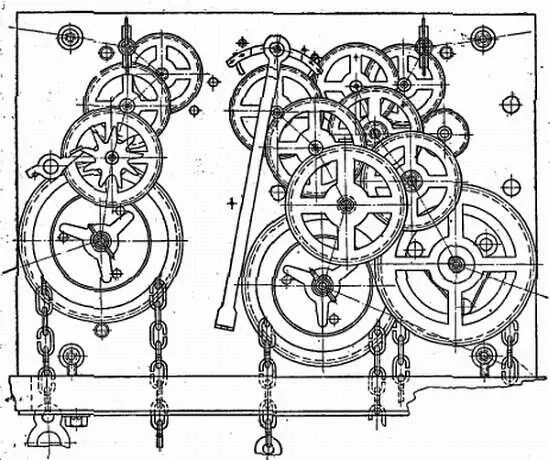

Фиг. 213. Расположение колесной системы напольных часов.

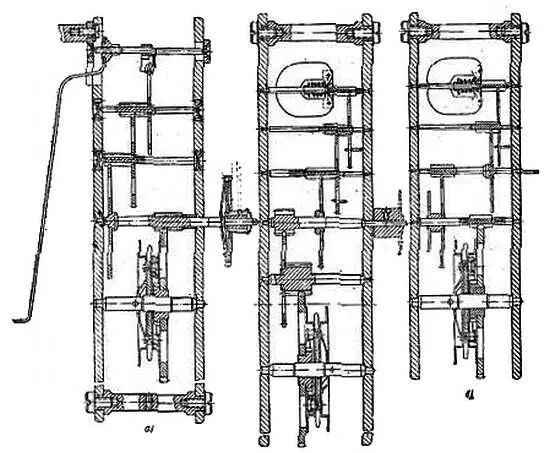

Фиг. 214. Условный разрез по осям механизма напольных часов.

Из электромеханических часов у нас в стране наиболее распространены автомобильные часы типа АЧП, АЧЗ, 5ЧТ, 4ЧТ и некоторые другие.

Перечисленные типы часов отличаются между собой частично внешним оформлением, а также отдельными деталями механизма.

В принципе эти часы являются механическими с регулятором типа баланс-спираль, приводимым в действие пружинным двигателем, имеющим форму винтовой спирали.

Пружинный двигатель автоматически каждые 2,5–3,5 мин. заводится электромагнитной системой, получающей питание электрическим током от аккумулятора напряжением 6 или 12 в, установленного на автомобиле.

Электромагнитная система часов АЧП и АЧЗ имеет в качестве защиты термореле. В часах 4ЧТ и 5ЧТ защита электромагнитной системы выполнена с применением плавкого предохранителя.

Особенности внешнего оформления и некоторые различия деталей механизма не вызывают каких-либо трудностей при ремонте, поэтому в целях сокращения описания рассмотрим только часы типа АЧП и отдельные элементы некоторых других типов часов.

Общий вид часов со стороны циферблата показан на фиг. 215, а с обратной стороны — на фиг. 216. С левой и правой сторон видны кронштейны, при помощи которых часы крепятся к приборной панели.

Фиг. 215. Вид часов АЧПсо стороны циферблата.

Фиг. 216. Вид часов АЧПсо стороны крышки.

Под цифрой 6 видна головка для перевода стрелок. С обратной стороны видны два гнезда для установки осветительных лампочек. В средней части сделана крышка, закрепленная двумя винтами, которая закрывает заднюю платину часового механизма; на крышке имеется кнопка термореле.

На фиг. 217 показан разрез основных деталей корпуса.

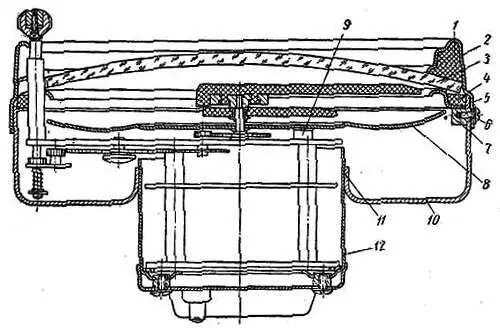

Фиг. 217. Разрез корпуса механизма часов АЧП.

Корпус 12 находится в жестком соединении с рефлектором 10 в стаканчике 11 . Корпус с рефлектором представляет собой жесткую конструкцию и разборке не подвергается. Стекло из плексигласа закреплено между рантом 2 и ободком 5 . Стекло 3 лежит на кольцевой резиновой прокладке 4 ободка и прижато резиновой прокладкой 1 из губчатой резины, заполняющей фигурный выступ ранта.

Ободок 5 опирается на четыре кулачка 7 , расположенных на одинаковом расстоянии один от другого. Эти кулачки используются для закрепления ранта винтами 6 ка рефлекторе. Циферблат 8 винтами прикреплен к колонкам 9 , установленным на передней платине механизма.

Наиболее часто на корпусе повреждается переводной валик в месте закрепления головки вследствие его малого сечения, что приводит к необходимости его замены. Механизм в корпусе закрепляется винтами со стороны задней платины.

Общие виды механизма часов АЧП с различных сторон показаны на фиг. 218, а, б . Со стороны задней платины механизм показан на фиг. 218, а . Видны клеммные винты 6 и 7 для присоединения проводов, идущих от источников тока, кнопка 5 термореле, винты 3 крепления задней платины, корпусная перемычка 4 , большое промежуточное переводное колесо 2 и мостик 1 валика переводной головки. На передней платине 3 (фиг. 218, б ) закреплена втулка 2 переводного валика 1 .
