Для отделки пяточки цапфы оси баланса применяют спицы с отверстиями, куда проходит цапфа; вращение осуществляется из заплечике. Пяточку обрабатывают тонким воропилом.

Замена сломанных цапф.В практике ремонта широко производят замену сломанной цапфы путем высверливания отверстия в оси и вставки новой цапфы. Эту операцию производят с помощью специального приспособления, показанного на фиг. 39, а также на обычном токарном станке с цанговым патроном.

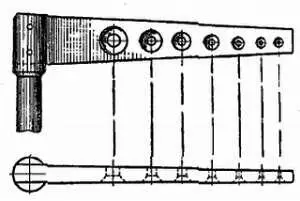

Фиг. 39. Приспособление для сверления отверстий в оси.

При замене цапфы сначала срезают сломанную часть, затем намечают центр острым штихелем или зенковкой. После этого сверлят отверстие на необходимую глубину, в которое запрессовывается новая цапфа. Сверление производят спиральными или перовыми сверлами. Последние чаще всего изготовляются самим мастером.

Закаленные оси перед сверлением необходимо отпустить. Отпуск таких деталей, как ось с трибом, связан с появлением на зубьях цветов побежалости, которые необходимо снять. Снятие цвета побежалости можно произвести протиркой этих мест серной кислотой с последующей тщательной промывкой в воде.

Ось следует отпускать до светло-синего цвета. Целесообразно на отпускаемую часть оси надевать медную трубку, зажимая в тисочки ту ее часть, которая не должна быть отпущена.

Применяемые перовые сверла должны быть хорошо закалены с последующим отпуском. Большие сверла отпускают до желто-соломенного цвета побежалости, малые сверла подвергают закалке в воздухе без отпуска.

Сверло должно быть коротким, чтобы оно не вибрировало во время работы. Как известно, угол заточки режущей части сверла зависит от материала, подвергаемого обработке сверлением.

При сверлении отпущенной стали применяют сверла с тупым углом заточки, а иногда режущую часть закругляют по радиусу (фиг. 40).

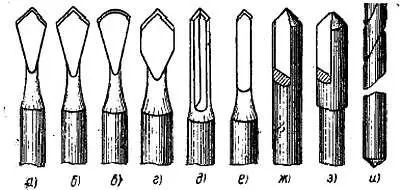

Фиг. 40. Сверла:

а— одностороннее перовое сверло; б— двустороннее сверло; в— сверло для сверления особо жестких металлов; г— для коротких точных отверстий; д— для выравнивания мягких металлов; е— для сверления отверстий в металлах; ж— пушечное сверло для отверстий точного диаметра; з— для чистовой проходки; и— спиральное (американское) сверло.

Сверла всегда должно быть хорошо заточено; если оно сверлит плохо, его необходимо заточить. Притупившееся сверло требует увеличения давления, что ведет к его поломке. Если сверло не сломается, то оно заполирует дно отверстия и сделает сверление еще более затруднительным. Сверление лучше начинать на малой скорости без смазки.

Глубина сверления должна быть равна примерно трем-четырем диаметрам сверла, так как в противном случае цапфа не будет держаться прочно. Отверстие должно быть строго цилиндрическим; при коническом отверстии невозможно закрепить новую цапфу. Диаметр отверстия должен быть равен диаметру цапфы.

Новую цапфу изготовляют слегка на конус из стали-серебрянки с последующей закалкой и отпуском. После запрессовки цапфы ее обрабатывают, как было указано выше.

Шлифование и полирование.В процессе производства ремонта часов встречается необходимость выполнения шлифования и полирования поверхности деталей.

Шлифование и полирование вызываются необходимостью уменьшения трения взаимодействующих деталей, придания деталям механизма красивого внешнего вида; кроме того, полирование является мероприятием, предохраняющим деталь от коррозии.

Шлифование является операцией подготовительной к полированию. Шлифованию и полированию подвергаются как стальные, так и латунные детали.

В зависимости от размера и характера детали, а также материала, из которого она изготовлена, операцию шлифования и полирования производят на станке или на соответствующих приспособлениях.

Если поверхность детали после обработки имеет неровности, грубые риски и другие дефекты, их устраняют надфилями или наждачным полотном соответственно с различной насечкой или зернистостью образива. Образивное полотно может быть на хлопчатобумажной или бумажной основе. В зависимости от требуемой поверхности для шлифования применяют пасты из наждачного порошка с маслом, из пемзы, графита и др. Шлифование считается законченным, когда обрабатываемая деталь имеет однородную сероватую поверхность без следов рисок и царапин.

Полирование по существу не отличается от шлифования. При полировании абразивной пастой служат такие материалы, как крокус и диамантин, разведенные на масле или вазелине. Заканчивается полирование применением мягкого кожаного фильца или замши с незначительным количеством крокуса. Иногда при полировании применяют диски и пластины из пальмы и бука.

Выполняя шлифование и полирование, необходимо придерживаться такого правила:

• обрабатываемая деталь должна выниматься из приспособления только после окончания обеих операций;

• поверхности обрабатываемой детали и обрабатывающего инструмента должны быть строго параллельны между собой;

• шлифующие поверхности дисков и пластин не должны иметь выбоин или каких-либо изъянов;

• применяемые инструменты и полировочные пасты должны быть чистыми.

Шлифование латунных деталей производят мягким войлоком, фетром или фланелью, закрепленными на брусках или дисках, с нанесением полировочных паст.

При ремонте часов шлифование и полирование головок винтов иногда производят на специальных приспособлениях, называемых винтоправками. Работа на них не требует каких-либо пояснений.

Пайка. Иногда при ремонте часов применяют соединение деталей пайкой. При пайке деталей часовщику необходимо знать свойства металлов, подвергающихся соединению таким способом. Необходимо знать температуру плавления металла, из которого сделаны детали, и температуру плавления применяемого припоя; в противном случае детали можно сжечь.

Чем ниже температура плавления припоя, тем менее прочно соединение.

Детали перед пайкой подвергают тщательной очистке от грязи, масла, ржавчины. Место пайки должно быть совершенно чистым. Очистку производят напильником, шабером, наждачным полотном и т. д. Соединяемые места деталей должны быть тщательно пригнаны. Поверхность соприкосновения каждой соединяемой детали подвергается предварительному лужению припоем, применяемым для пайки. При лужении и пайке применяют флюсы, которые способствуют этому процессу.
