Неразрезные балансы и резкие перегибы разрезных исправляют с применением приспособлений, показанных на фиг. 44, б и в . Они должны быть изготовлены из металла средней твердости (латунь, бронза, никель), все ребра пазов округляют и делают гладкими, чтобы избежать вмятин на ободе баланса при исправлении.

Фиг. 44. Правка обода баланса.

Операцию правки производят в определенной последовательности: сначала правят обод по плоскости (фиг. 44, г ), затем по диаметру и вновь по плоскости и т. д. Процесс правки по плоскости и диаметру производят до получения удовлетворительных результатов.

При выполнении операции правки применяют лауфциркуль (фиг. 45, а ). Баланс устанавливают в опоры. Указатель 1 (фиг. 45, а и б ), закрепленный на кронштейне 2 , подводят как можно ближе к ободу баланса. Вращая баланс на оси, проверяют биение по зазору между ободом и указателем. Вначале производят правку по плоскости одной половины баланса, а затем второй.

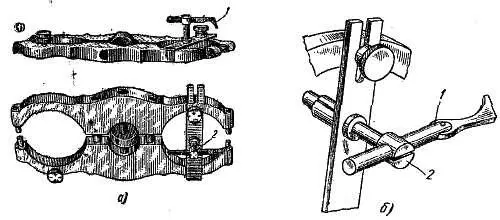

Фиг. 45. Лауфциркуль.

Если обод равномерно по всему диаметру выходит из плоскости перекладины, то применяют специальные плоскогубцы с губками, обложенными мягким металлом. Этими губками удерживают обод и осторожно выгибают перекладину. При этом необходимо иметь в виду, что зазор между ободом баланса и мостами как баланса, так и анкерной вилки ограничен.

Правку обода производят до получения равномерного зазора по всей окружности при проверке как плоскостного, так и диаметрального биения. В балансах, в которых заменялась ось, может появиться диаметральное биение за счет искажения формы отверстия перекладины при удалении испорченной оси. Одна из сторон перекладины окажется как бы несколько короче другой.

Иногда удается исправить этот дефект, не растачивая отверстие перекладины. Баланс устанавливают на нитбанк, зубильцем путем легких ударов немного растягивают спицу. Зубильце устанавливают так, как показано на фиг. 44, д , с тем чтобы следы от него были меньше заметны.

Перестановка двойного ролика на другую ось может вызвать его биение. Если диаметр посадочного места оси точно соответствует размеру отверстия двойного ролика, посадку производят или на потансе, с легким ударом молотка по пуансону. Если диаметр оси больше, чем это следует для нормальной запрессовки, то при посадке потребуется применение значительного усилия. Посадка с большим усилием может вызвать вздутие трубки двойного ролика. Применение излишних усилий при посадке стальных роликов может вызвать их поломку. Для того чтобы это исключить, посадочное место оси необходимо довести притиранием на станке до необходимого размера. Как правило, двойной ролик запрессовывают до упора. Если на оси нет такого упора, то это учитывают при установке ролика.

Импульсный камень устанавливают на место до посадки двойного ролика на ось баланса.

Закрепление эллипса производят шеллаком способом, который будет описан в разделе «Спуски».

При необходимости увеличения отверстия под эллипс расширение его производят стержнем, имеющим форму эллипса, с применением шлифовальных паст.

При замене оси баланса или при разборке узла обязательной является проверка его на уравновешенность и статическая балансировка, которую производят на специальных приспособлениях. Приспособление (фиг. 46, а ) состоит из двух ножевых опор, одна из которых может перемешаться. Баланс цапфами устанавливают на ножевые опоры (фиг. 46, б ). Положение оси баланса на ноже приспособления показано также на фиг. 44, б .

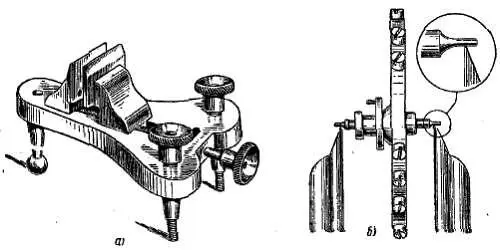

Фиг. 46. Приспособления с ножевыми опорами для уравновешивания баланса.

Баланс уравновешивается в узле без спирали. Ножи приспособления делаются из агата или рубина и должны быть хорошо отполированы. Цапфы оси баланса перед балансировкой также должны быть хорошо отполированы и не иметь рисок, огранки и других повреждений. Можно применять приспособления и со стальными калеными, хорошо отполированными ножевыми опорами.

Рабочие поверхности опор приспособления должны быть без зазубрин и других повреждений. Стальные ножи при необходимости подвергаются исправлению, что не всегда можно сделать с ножами из искусственного рубина.

Надо помнить, что стальные ножи могут намагничиваться.

Перед установкой баланса на приспособление ножи и цапфы необходимо очистить сердцевиной бузины.

На фиг. 47 показано выполнение этой операции.

Фиг. 47. Проверка уравновешенности баланса мастером.

Баланс должен находиться на ножах приспособления только цилиндрической частью цапф оси. Установка на коническую часть цапф будет влиять на правильность уравновешивания. Ножи приспособления должны быть установлены строго по уровню.

Неуравновешенный баланс, помещенный на ножи приспособления, после нескольких колебаний остановится в положении, при котором его утяжеленная часть займет самое низкое положение. Утяжеленную часть баланса облегчают или утяжеляют противоположный участок. Операцию повторяют до тех пор, пока баланс после сообщения ему толчка не будет останавливаться в одном положении; баланс будет находиться в покое при любом положении. В этом случае он уравновешен.

Проверка уравновешенности баланса может быть также выполнена путем легкого наклона приспособления в одну из сторон. Баланс при наклоне приспособления будет скатываться в направлении наклона. Не давая скатиться балансу с ножей, приспособление слегка наклоняют в противоположную сторону. Если баланс уравновешен, направление его движения изменится и он покатится в сторону наклона. Если же он неуравновешен, он скатится в сторону первого наклона под действием ускорения, получаемого от неуравновешенного участка.

Проверка состояния уравновешенности баланса может быть выполнена с помощью приспособления (лауфциркуля), показанного на фиг. 48, а и б .

Фиг. 48. Положение баланса при проверке.

Баланс цапфами устанавливают в опоры приспособления (лауфциркуль). На ребре ножки лауфциркуля имеются засечки.

Проводя по этим засечкам ребром пинцета (фиг. 48, а ), создают вибрацию опор, под действием которой баланс при наличии неуравновешенности стремится утяжеленной стороной повернуться вниз. Уравновешенный баланс будет колебаться с небольшой амплитудой в опорах лауфциркуля, и его можно легко остановить в любом положении.
